Чертеж перегружатель забойный ПЗ-1600-17/20

Донбасская государственная машиностроительная академия
Кафедра механики. Подъемно-транспортные машины.
Чертежи из курсового проекта на тему "Разработка конструкции перегружателя ПЗ-1600-17/20 и его механизма передвижения"
Краматорск 2011

В архиве представлен только графический материал, чертежи и спецификации. Записки нет.

Техническая характеристика
1.Расчетная объемная производительность в рыхлой массе (максимальная), м/ч 2100
2.Расчетная производительность по массе транспортируемого материала (максимальная), т/ч 2500
3.Номинальная объемная производительность в составе коплекса, м/ч 1600
4.Максимальный вылет разгрузочной стрелы, м 20
5.Максимальная высота разгрузки (по оси барабана), м 7.8
6.Максимальный вылет приемной стрелы, м 17
7.Минимальный угол схождения стрел в плане, град 125
8.Рабочий диапазон температур, С от -40 до +35
9.Ширина ленты конвейеров, мм 1200
10.Скорость ленты конвейера, м/с
приемного 4.271
разгрузочного 4.39
11.Присоединенная мощность электрооборудования, кВА 455
12.Среднее удельное давление на грунт при работе, кПа (кгс/см) 117.6 (12)
13.Допустимый уклон трассы, град
при работе 3
при передвижении продольный 5
при передвижении поперечный 3
14.Скорость передвижения, м/ч 320

Объект проектирования в данном курсовом проекте – перегружатель ПЗ-1600-17/20 (перегружатель забойный) с номинальной производительностью 1600 м3/ч.
Целью проекта является разработка конструкции перегружателя ПЗ-1600-17/20 и его механизма передвижения.
В ходе проекта решается задача создания машины – перегружателя ПЗ-1600-17/20, работающего в составе горного комплекса машин: роторного экскаватора и, собственно, перегружателя ПЗ-1600-17/20.

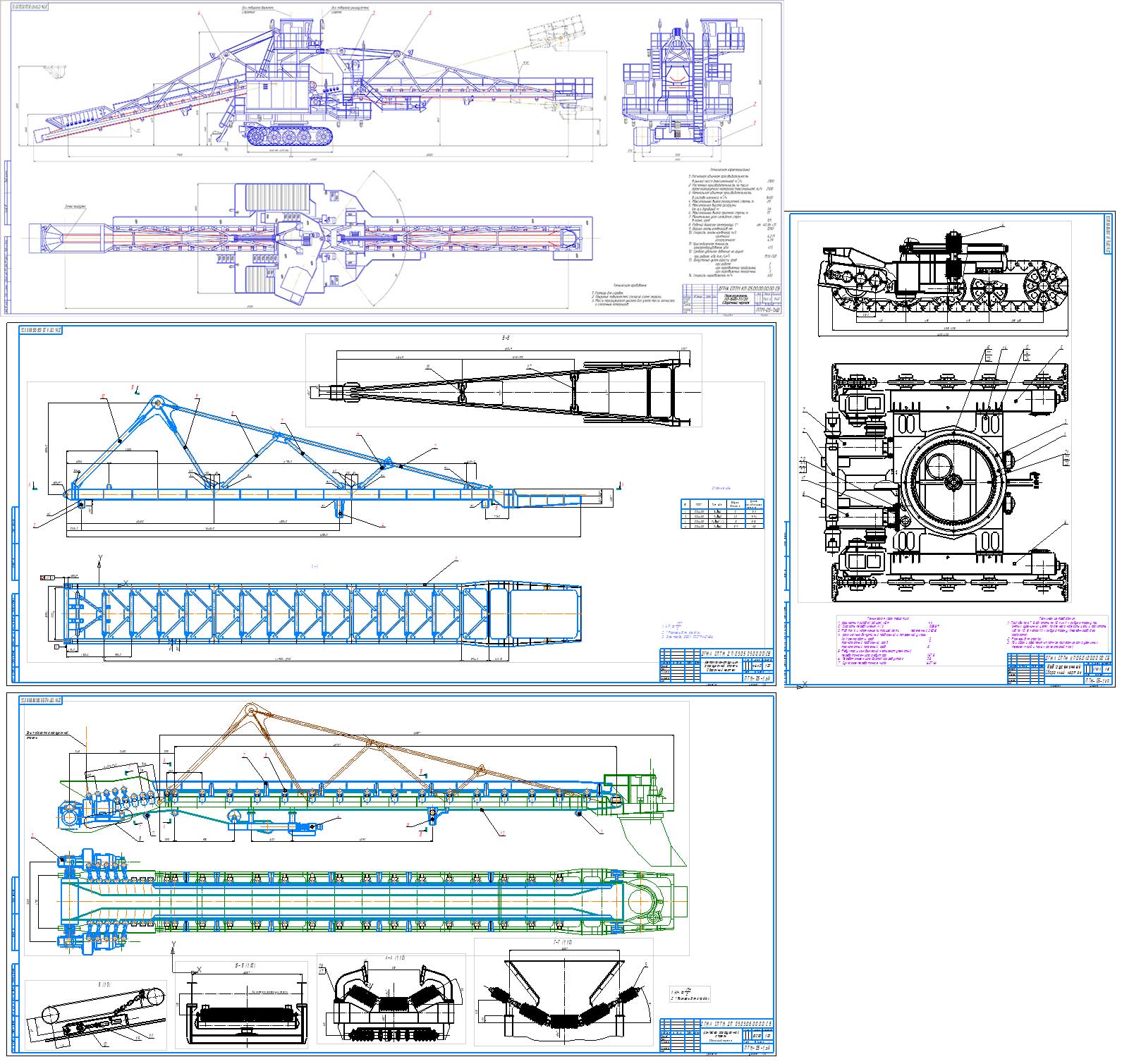

Графическая часть содержит общий вид, ходовую тележку, отвальную стрелу и конвейер.
