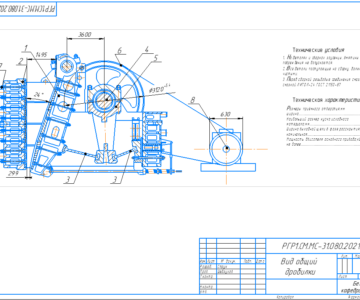

Дробилка щековая ЩДП-09,0х12,0 (СМД-111) (компоновочное решение)

Дробилка предназначена для измельчения руд, базальтов, кварцитов, гранитов, известняков, песчаников.
Дробилка СМД-111 - универсальный механизм дробления, используется для измельчения пород любой крепости. Дробление происходит в результате сжатия кусков материала между двумя щеками. Сфера применения - раздробление крупно- и средне- кусковых материалов, в редких случаях более мелких. Дробилка СМД-111 справедливо является самой надежной среди механизмов этого типа. Большой плюс - возможность задавать величину частиц конечного материала.
Плюсом дробилки является приспособленность для дробления глинистых материалов (как сухих, так и влажных) высокой прочности и абразивности (предел крепости на сжатие до 2500 кгс/см2). Устройство дробилки простое, общее количество деталей невелико. Высокая надежность и эксплуатационные качества. Механизм имеет простую конструкцию и надежен в использовании. Принцип действия дробилки был разработан еще 125 лет назад и до сих пор не превзойден по полезному соотношению между максимальным дробящим усилием между щеками и минимальной нагрузке на верхушку шатуна и цапфы оси.
Главные детали щековой дробилки СМД-111: рама, дробящие панели, боковая футеровка, движущаяся щека, главная ось, шкив, эксцентриковый вал, регулировочная плита, запирающая пружина, упор, закрепляющее устройство, распорные пластины, шатун, защитная распорка.
Дробилка относится к типоразмеру ЩДП 9х12.
Максимальный размер куска составляет 750 миллиметров.
Размеры разгрузочной щели изменяются в диапазоне от 97 до 163 миллиметров.
Производительность дробилки СМД-111 составляет 180 кубических метров в час.
Мощность двигателя дробилки - 90 киловатт.
Общая масса - 67,6 тонны.
Размеры дробилки СМД-111 (без учета размеров двигателя, метров) составляют 5,3 (длина) х 6 (ширина) х 4 (высота).
