Дробилка щековая СМД-110

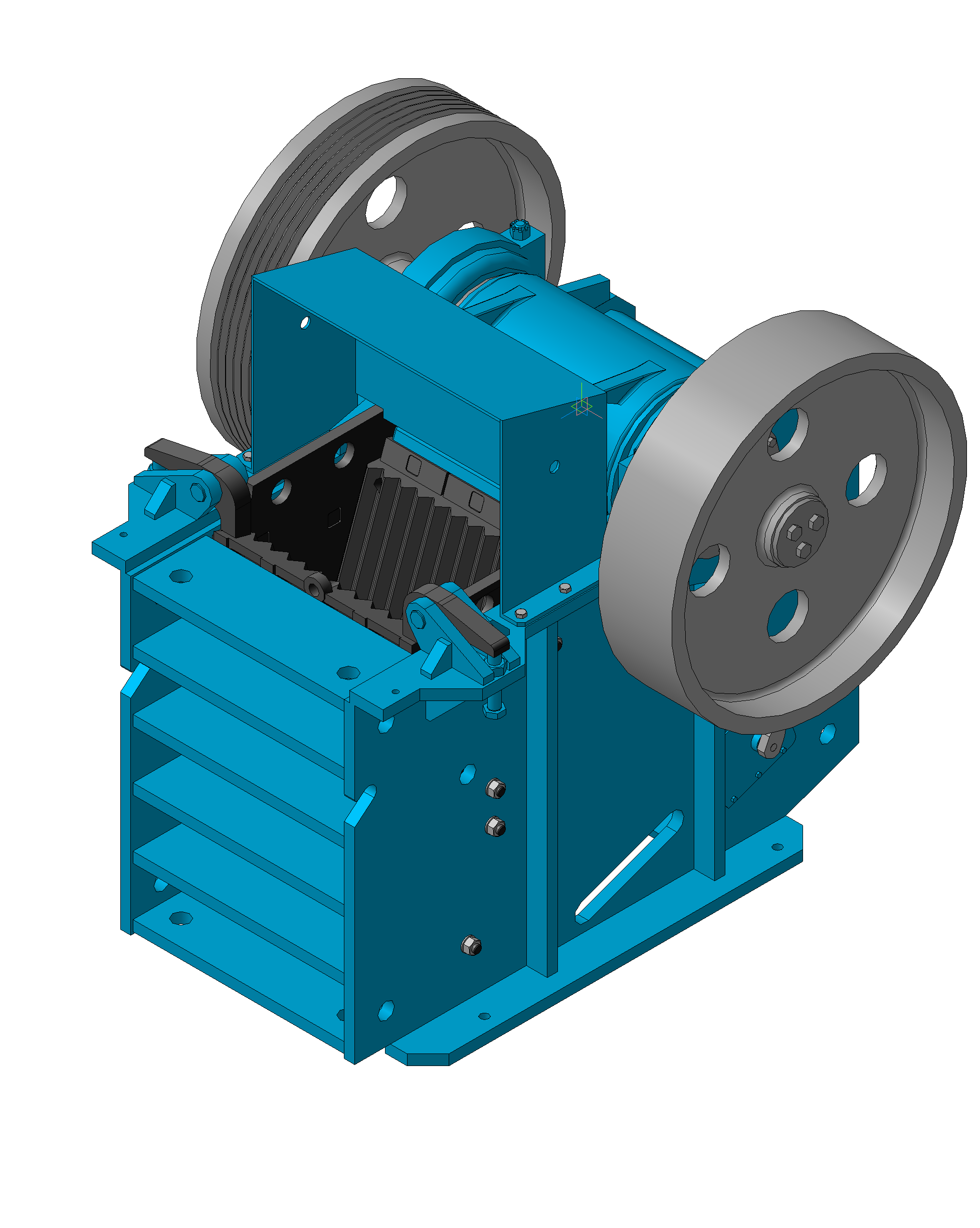

Дробилка щековая СМД-110А, 3D модель без мелких подробностей
Технические характеристики:
Размеры приемного отверстия: 600 х 900 мм
Максимальный размер куска загружаемого материала: 500 мм
Ширина выходной щели: 75-140 мм
Производительность: 45-83 м3/ч
Мощность электродвигателя: 75 кВт

Состав: 3D Сборка без мелких подробностей

Софт: КОМПАС-3D 16.1

Файлы:
Дробилка щековая СМД-110/
Дробилка щековая СМД-110/Фрагмент.frw
Дробилка щековая СМД-110/ЩЗДМ-69.83.023 Клин.m3d
Дробилка щековая СМД-110/Щека повижная.m3d
Дробилка щековая СМД-110/ЩЗДМ-69.83.004 Маховик.m3d
Дробилка щековая СМД-110/Каталог запчастей СМД-110А.docx
Дробилка щековая СМД-110/ЩДЗМ-69.81.008 Клин нижний.m3d
Дробилка щековая СМД-110/Гайка М48-6H.019 ГОСТ 5915-70.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.050 Пружина.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.03 Тяга.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.044 Болт М36.m3d
Дробилка щековая СМД-110/Гайка М48-6H ГОСТ 2528-73.m3d
Дробилка щековая СМД-110/ЩЗДМ-69.83.003 Шкив.m3d
Дробилка щековая СМД-110/Дробилка щековая СМД-110.cdw
Дробилка щековая СМД-110/ЩДЗМ-69.81.02 Бункер приемный.m3d
Дробилка щековая СМД-110/Болт М48x240 ГОСТ 15591-70.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.007 Клин верхний.m3d
Дробилка щековая СМД-110/Механизм регулирования щели.m3d
Дробилка щековая СМД-110/Привод/
Дробилка щековая СМД-110/Привод/Ремень клиновой Г.m3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.008 Шкив.m3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.01 Привод.cdw
Дробилка щековая СМД-110/Привод/Электродвигатель 5АМ280S6e.a3d
Дробилка щековая СМД-110/Привод/Рама/
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.02.001 Планка.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.01.001 Основание.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.02.002 Втулка резьбовая.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.02.000 СБ Гайка.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.00.001 Упор.m3d
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.00.000 СБ Рама в сборе.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.02.001 Планка.m3d
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.00.000 Рама в сборе.spw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.02.000 СБ Гайка.a3d
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.02.002 Втулка резьбовая.m3d
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.01.002 Опора.m3d
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.01.002 Опора.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.00.001 Упор.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.01.000 СБ Рама.a3d
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.00.000 СБ Рама в сборе.a3d
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.01.000 СБ Рама.cdw
Дробилка щековая СМД-110/Привод/Рама/РЭД-280.01.001 Основание.m3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.01 СБ Привод.a3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.008А Шкив.m3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.008А Шкив.cdw
Дробилка щековая СМД-110/Кожуха/
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.204 Стенка торцовая.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.113 Ребро.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.111 Стенка торцовая 3.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.107 Уголок опорный.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.114 Стенка боковая.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.110 Стенка торцовая 2.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.104 Уголок 4.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.201 Стенка торцовая.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.105 Перекладина.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.106 Перекладина.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.101 Уголок 1.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.100 СБ Кожух правый.a3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.203 Перекладина.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.202 Стенка боковая.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.200 СБ Кожух левый.a3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.112 Стенка торцовая 4.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.103 Уголок 3.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.108 Лапка.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.109 Стенка торцовая 1.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.102 Уголок 2.m3d
Дробилка щековая СМД-110/Гайка М36-6H.019 ГОСТ 5915-70.m3d
Дробилка щековая СМД-110/Станина.m3d
Дробилка щековая СМД-110/СМД-110А.png
Дробилка щековая СМД-110/ЩДЗМ-69.81.04 Упор.m3d
Дробилка щековая СМД-110/ЩЗДМ-69.83.024 Болт М36х780.m3d
Дробилка щековая СМД-110/Болт М48x540 ГОСТ 15591-70.m3d
Дробилка щековая СМД-110/Дробилка щековая СМД-110.a3d
Дробилка щековая СМД-110/Болт 3М42x530 ГОСТ 15591-70.m3d
Дробилка щековая СМД-110/Гайка М42-6H ГОСТ 2528-73.m3d
Дробилка щековая СМД-110/Дробилка щековая СМД-110.png
Дробилка щековая СМД-110/Вал.m3d
Дробилка щековая СМД-110/Дробилка щековая СМД-110.stp
Дробилка щековая СМД-110/Ось 6-60 d11x200.m3d
Дробилка щековая СМД-110/Шайба 60.019 ГОСТ 9649-78.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.003 Плита распорная.m3d
Дробилка щековая СМД-110/ЩЗДМ-69.83.020 Плита дробящая.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.06 Крышка.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.009 Плита дробящая.m3d
Дробилка щековая СМД-110/ЩДЗМ-69.81.035 Рычаг.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
