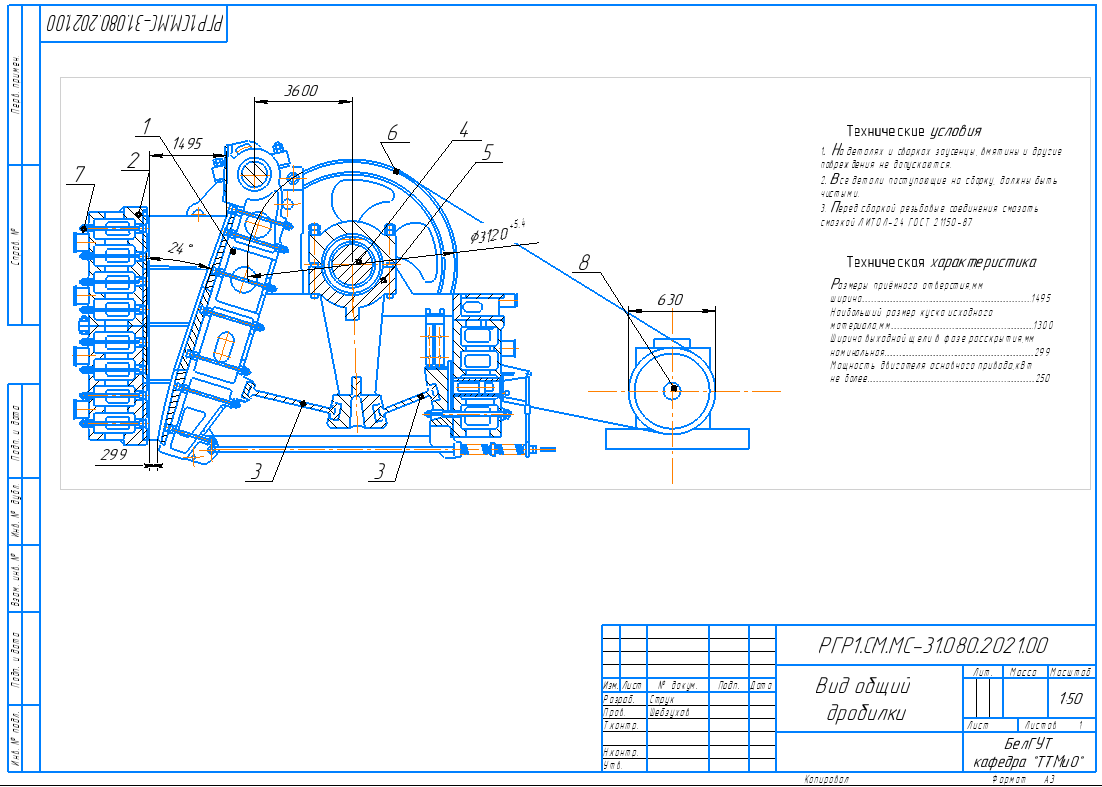

Расчёт щековой дробилки СМД-118А

Белорусский государственный университет транспорта
Кафедра «Транспортно-технологические машины и оборудования»
Расчётно-графическая работа по дисциплине «Строительные машины»
На тему: «Расчет основных параметров машин для измельчения каменных материалов»
Гомель 2021

Щековые дробилки в промышленности строительных материалов чаще всего применяются для крупного и среднего дробления кусковых материалов. Они отличаются простотой и надежностью конструкции и несложны в обслуживании. Дробление материала в щековых дробилках происходит между подвижной и неподвижной щеками путем периодического нажатия подвижной щеки на материал. Основными параметрами, характеризующими щековую дробилку, являются размеры загрузочного и разгрузочного отверстий. Например, щековая дробилка СМД-118А имеет следующие размеры загрузочного отверстия: ширину 1200 мм; длину 1500 мм; ширину разгрузочного отверстия при полном отходе щеки 250 мм.
Шириной загрузочного отверстия определяется наибольший размер загружаемых кусков. Размер куска принимается равным 0,8-0,85 ширины загрузочного отверстия. От равномерности подачи материала и равномерности распределения его по длине загрузочного отверстия зависит производительность дробилки. Все существующие типы щековых дробилок можно классифицировать по следующим конструктивным признакам: по методу подвеса подвижной щеки - на дробилки с верхним подвесом и с нижним подвесом подвижной щеки. При нижнем подвесе наибольший размах подвижной щеки будет вверху, у входного отверстия.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ………………………………….……............................................. 3
1. НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ ЩЕКОВОЙ ДРОБИЛКИ………………………………….……................ 4
2. ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ МАШИНЫ И РА-БОЧЕГО ОБОРУДОВАНИЯ…….…….…….…….…….…….…….……..… 8
3. ПРОЕКТИРОВАНИЕ ПРИВОДА МАШИНЫ…….…….…….……........ 10
ЗАКЛЮЧЕНИЕ………………………………….……..................................... 14
СПИСОК ЛИТЕРАТУРЫ…….…….…….…….…….…….…….…….…… 15
