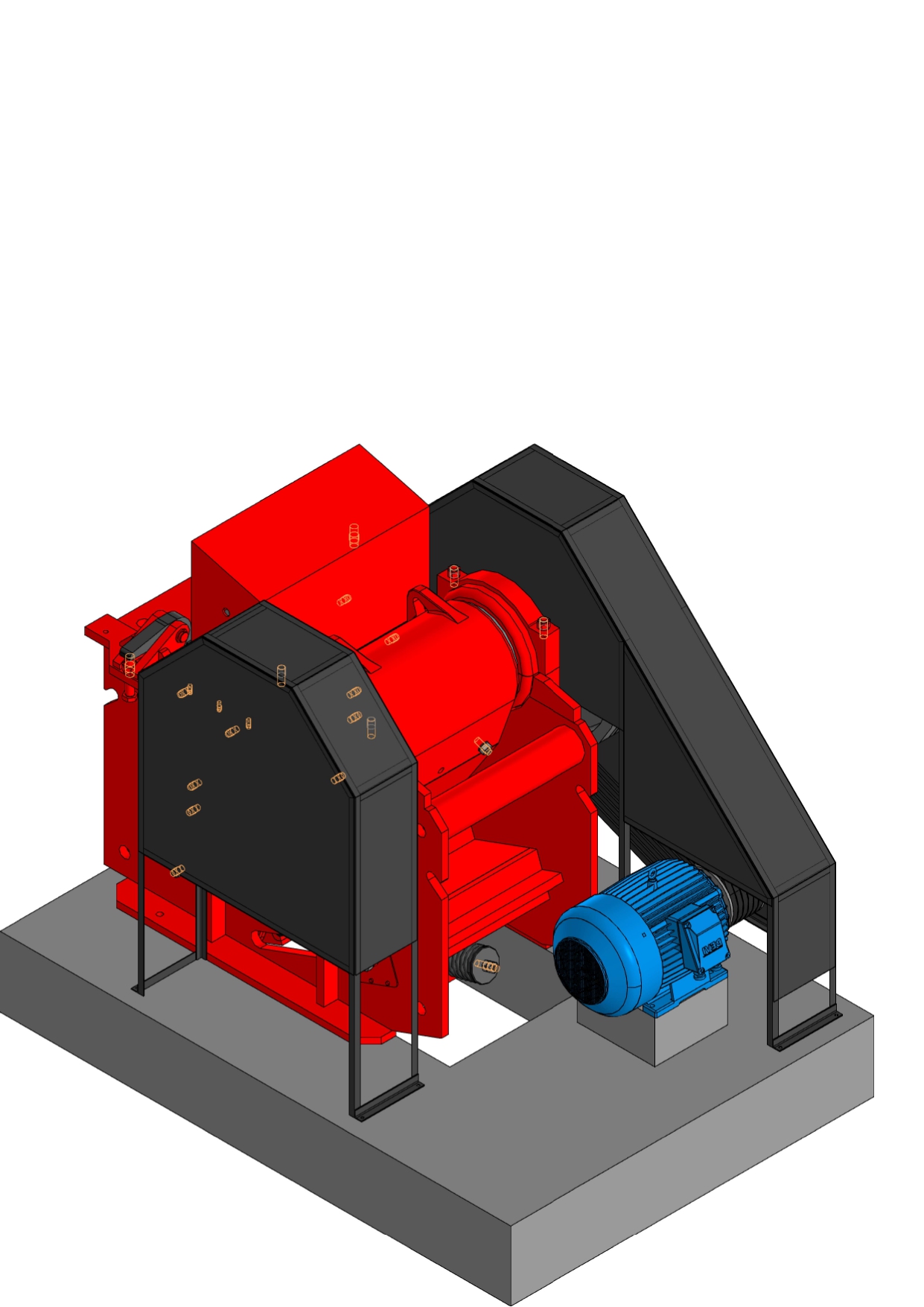

Щековая дробилка СМД-110 с кожухами и приводом на бетонной поверхности

Щековая дробилка СМД-110 (3D модель без мелких подробностей);
Электродвигатель 5АМ280S6e (3D модель) заимствован поверхностное проектирование;
Кожух левый (3D модель);
Кожух правый (3D модель);
Бетонная поверхность (3D модель).

Технические характеристики щековой дробилки СМД-110:

Размеры приемного отверстия: 600 х 900 мм;
Максимальный размер куска загружаемого материала: 500 мм;
Ширина выходной щели: 75-140 мм;
Производительность: 45-83 м3/ч;
Требуемая мощность электродвигателя: 75 кВт.

Технические характеристики электродвигателя 5АМ280S6e:

Номинальное рабочее напряжение: 380/660 В;
Мощность электродвигателя: 75 кВт.

Состав: 3D сборка

Софт: КОМПАС-3D 18

Сайт: www

Файлы:
Дробилка щековая СМД-110/
Дробилка щековая СМД-110/Общий вид.jpg
Дробилка щековая СМД-110/Привод/
Дробилка щековая СМД-110/Привод/Ремень клиновой Г.m3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.008 Шкив.m3d
Дробилка щековая СМД-110/Привод/Электродвигатель 5АМ280S6e.a3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.01 СБ Привод.a3d
Дробилка щековая СМД-110/Привод/ЩДЗМ-69.84.008А Шкив.m3d
Дробилка щековая СМД-110/Кожуха/
Дробилка щековая СМД-110/Кожуха/Металлопрокат/
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.204 Стенка торцовая.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.113 Ребро.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.111 Стенка торцовая 3.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.107 Уголок опорный.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.114 Стенка боковая.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.110 Стенка торцовая 2.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.104 Уголок 4.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.201 Стенка торцовая.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.105 Перекладина.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.106 Перекладина.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.101 Уголок 1.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.203 Перекладина.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.202 Стенка боковая.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.112 Стенка торцовая 4.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.103 Уголок 3.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.108 Лапка.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.109 Стенка торцовая 1.m3d
Дробилка щековая СМД-110/Кожуха/Металлопрокат/ЩЗДМ-69.85.102 Уголок 2.m3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.100 СБ Кожух правый.a3d
Дробилка щековая СМД-110/Кожуха/ЩЗДМ-69.85.200 СБ Кожух левый.a3d
Дробилка щековая СМД-110/Общий вид.a3d
Дробилка щековая СМД-110/Дробилка щековая СМД-110.a3d
Дробилка щековая СМД-110/Щековая дробилка/
Дробилка щековая СМД-110/Щековая дробилка/ЩЗДМ-69.83.023 Клин.m3d
Дробилка щековая СМД-110/Щековая дробилка/Щека повижная.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩЗДМ-69.83.004 Маховик.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.008 Клин нижний.m3d
Дробилка щековая СМД-110/Щековая дробилка/Гайка М48-6H.019 ГОСТ 5915-70.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.050 Пружина.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.03 Тяга.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.044 Болт М36.m3d
Дробилка щековая СМД-110/Щековая дробилка/Гайка М48-6H ГОСТ 2528-73.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩЗДМ-69.83.003 Шкив.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.02 Бункер приемный.m3d
Дробилка щековая СМД-110/Щековая дробилка/Болт М48x240 ГОСТ 15591-70.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.007 Клин верхний.m3d
Дробилка щековая СМД-110/Щековая дробилка/Механизм регулирования щели.m3d
Дробилка щековая СМД-110/Щековая дробилка/Гайка М36-6H.019 ГОСТ 5915-70.m3d
Дробилка щековая СМД-110/Щековая дробилка/Станина.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.04 Упор.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩЗДМ-69.83.024 Болт М36х780.m3d
Дробилка щековая СМД-110/Щековая дробилка/Болт М48x540 ГОСТ 15591-70.m3d
Дробилка щековая СМД-110/Щековая дробилка/Болт 3М42x530 ГОСТ 15591-70.m3d
Дробилка щековая СМД-110/Щековая дробилка/Гайка М42-6H ГОСТ 2528-73.m3d
Дробилка щековая СМД-110/Щековая дробилка/Вал.m3d
Дробилка щековая СМД-110/Щековая дробилка/Ось 6-60 d11x200.m3d
Дробилка щековая СМД-110/Щековая дробилка/Шайба 60.019 ГОСТ 9649-78.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.003 Плита распорная.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩЗДМ-69.83.020 Плита дробящая.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.06 Крышка.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.009 Плита дробящая.m3d
Дробилка щековая СМД-110/Щековая дробилка/ЩДЗМ-69.81.035 Рычаг.m3d
