Экскаватор шагающий ЕШ-11/70
Донбаська Державна Машинобудівна Академія
Кафедра Підйомно-Транспортних Машин
Курсовий проект з дисципліни "Машини для земляних робіт"
На тему "Розрахунки механізмів крокуючого екскаватора"
Краматорськ 2019 р.
В ході курсового проекту вирішується задачі вибору и розрахунку основних геометричних параметрів крокуючого екскаватора, розрахунки зусиль діючі на механізми тяги та підйому ковша крокуючого екскаватора, розрахунок потужностей на задані механізми та вибір двигунів, які задовольняли б необхідним умовам їх працездатності та надійності, розрахунок канатів та барабанів виконавчих механізмів.
ЗМІСТ
ВСТУП…………………………………………………………………...….….….5
Опис конструкції драглайна…………………………………………………..….6
Вибір і розрахунки основних параметрів екскаватора…………………..……..9
3. Розрахунок механізму підйому ковша…………..…………………….…….14
3.1 Визначення діючих зусиль на підйомні канати……...……....…..…..….…14
3.2 Розрахунки потужностей механізму підйому ковша………..….....…....…16
3.3 Розрахунок канатів механізму підйому ковша…………….........…...….…19
3.4 Розрахунок барабана підйомної лебідки………………………….….....…..20
4. Розрахунок механізму тяги ковша…………………………….............…..…23
4.1 Визначення зусиль діючих на тяговий канат драглайна…………..…..….23
4.2 Розрахунок потужностей механізму тяги ковша…………..…….…......….26
4.3 Розрахунок канатів механізму тяги ковша……….……..…..…..…..…...…29
4.4 Розрахунок барабана тягової лебідки…………….…..………..……..…..…30
5. Розрахунок продуктивності екскаватора………………..….…………32
6. Аналіз конструкції ковша крокуючого екскаватора-драглайна……………35
Висновки…………………………………………………………………………38
Перелік посилань………………………………………………………………...39

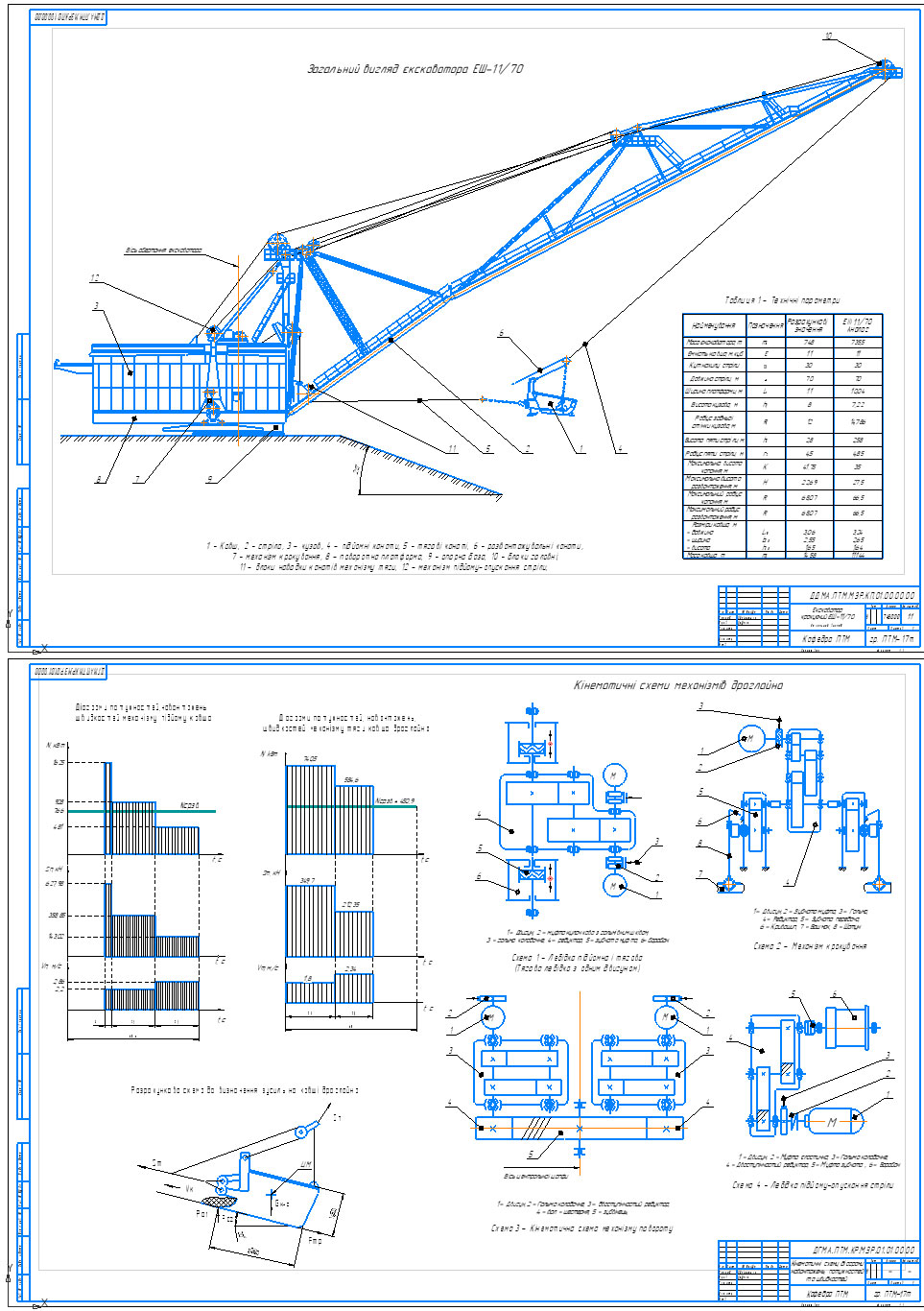

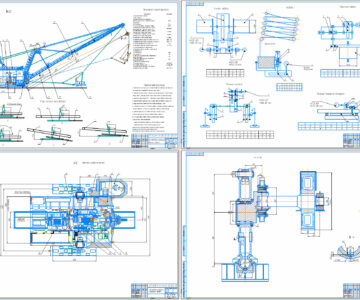

Состав: Загальний вид екскаватора (ЗВ), Кінематичні схеми, діаграми навантажень, ПЗ
Софт: КОМПАС-3D 16
