Модернизация шагающего механизма одноковшового экскаватора МЗШ-6.5/45

БНТУ , ФГДЭ, Горные машины
Модернизация шагающего механизма одноковшового экскаватора с разработкой электропривода
Минск 2016

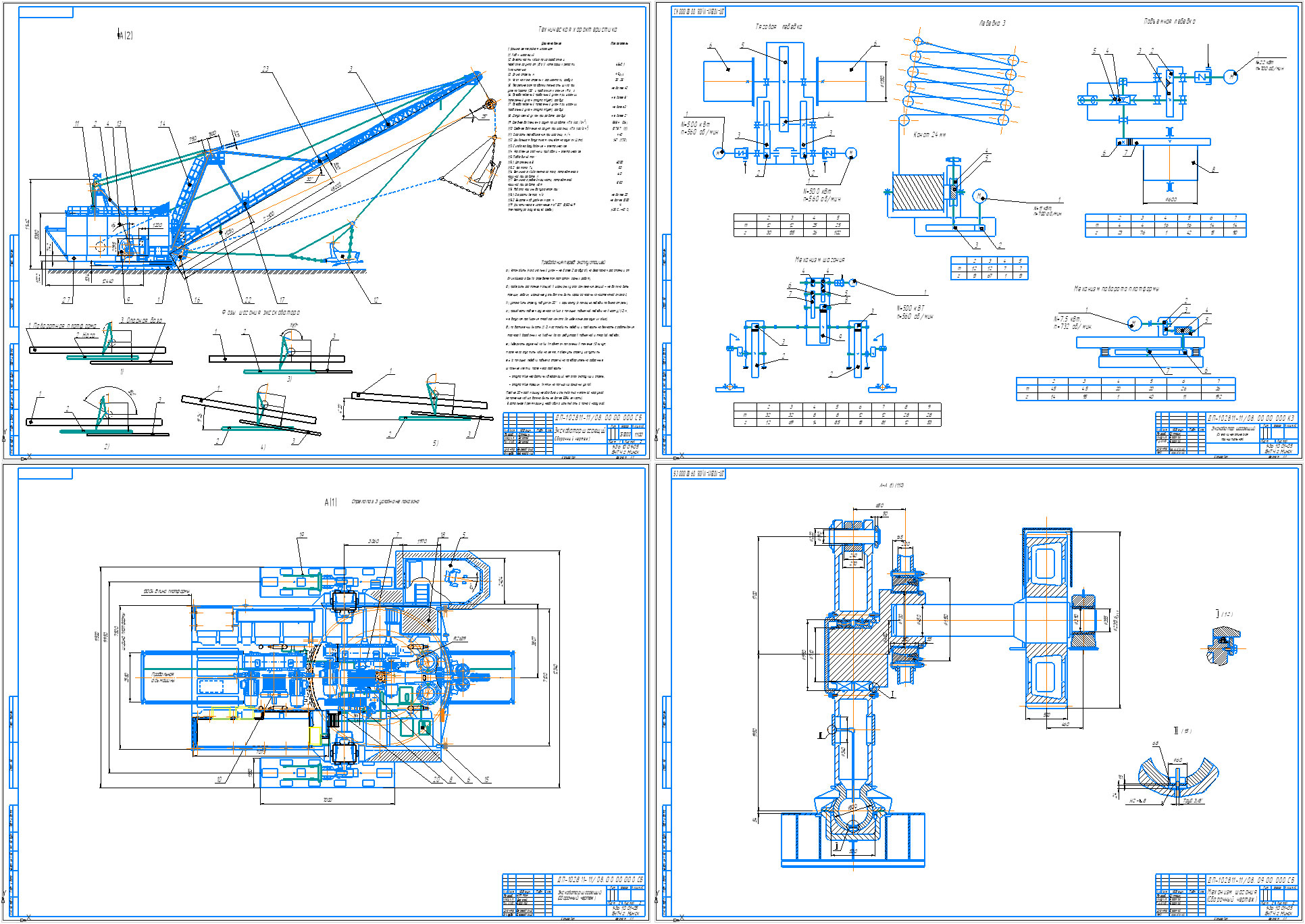

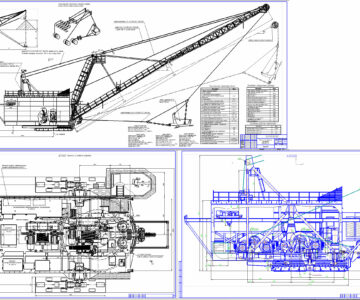

Шагающий экскаватор 6.5/45.
Объем ковша - 6.5 м. куб.
Длина стрелы - 45 м.

В процессе проектирования выполнены следующие исследования: произведен обзор и исследования существующих конструкций механизмов шагания одноковшовых экскаваторов, произведен анализ недостатков и преимуществ кривошипного механизма шагания. Выполнена разработка конструкции изделия и произведен расчет параметров Рассмотрены мероприятия по технике безопасности и охране труда. В дипломном проекте также произведён расчёт планируемых технико-экономических показателей экскаватора, а также рассчитана себестоимость производства вскрышных работ.
Областью возможного практического применения являются предприятия, нуждающиеся в технике для вскрышных работ при добыче полезных ископаемых открытым способом.

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 7
1. СОСТОЯНИЕ ВОПРОСА, ТЕХНИЧЕСКОЕ ОБОСНОВАНИЕ КОНСТРУКЦИИ И ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ ИЗДЕЛИЯ 9
1.1 Информационный обзор 9
1.2 Описание машины 13
1.3 Механизм подъема стрелы 15
2. РАЗРАБОТКА КОНСТРУКЦИИ ИЗДЕЛИЯ 17
2.1 Статический расчет 17
2.2 Определение мощности 22
2.3 Кинематический расчет 24
2.4 Выбор электродвигателя и кинематический расчет привода 27
2.5 Определение мощностей, оборотов и передаваемых крутящих моментов на валах 28
2.6 Расчет передач 30
2.7 Выбор и проверочный расчет шпоночных соединений 43
2.8 Расчет валов по эквивалентному моменту 48
2.9 Расчет срока службы подшипников 48
3. ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ В ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ 52
3.1 Подготовка экскаватора к монтажу 52
3.2 Подготовка экскаватора к пуску 56
3.3 Порядок работы экскаватора 57
4. ТЕХНОЛОГИЯ РЕМОНТА (ИЗГОТОВЛЕНИЯ) СОСТАВНОЙ ЧАСТИ ИЗДЕЛИЯ 60
4.1 Описание конструкции и назначение детали 60
4.2 Виды износа 60
4.3 Выбор метода ремонта 61
4.4 Ремонт 62
5. МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА И ТЕХНИКЕ БЕЗОПАСНОСТИ 67
5.1. Общие требования техники безопасности на производстве 67
5.2 Требования по охране труда для машиниста экскаватора 73
6. ОЖИДАЕМЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ 84
6.1 Расчетные показатели 84
6.2 Расчет численности обслуживающего персонала 86
6.3 Расчёт капитальных вложений 87
6.4 Расчет эксплуатационных издержек и себестоимости продукции, производимых с применением БТ и НТ 87
6.5 Калькуляция себестоимости производства продукции 92
6.6 Расчет и обоснование цены на производимую продукцию 93
6.7 Определение точки «безубыточности» при применении изделия 96
6.8 Расчет и анализ технико-экономических показателей 98
6.9 Анализ экономической эффективности применения машины на производстве 99
ЗАКЛЮЧЕНИЕ 100
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 101
