Проектирование механизма шагания отвалообразователя

БНТУ
Кафедра Горные машины
курсовой проект по дисциплине "Проектирование горной техники"

В данном проекте был спроектирован механизм шагания отвалообразователя. Произведён расчёт нагрузок, напряжений.

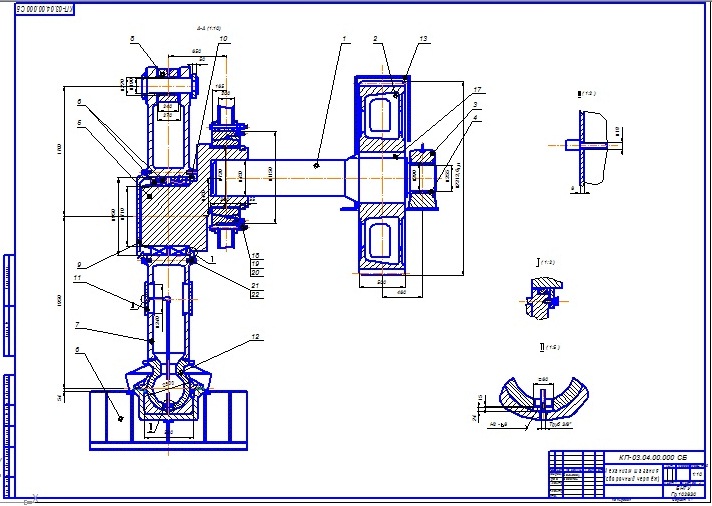

Графическая часть содержит Зубчатое Колесо, общий вид ноги, Разрез ноги.
Характеристика механизма:
1) Тип бортового механизма шагания - кривошипно-шатунный четырехзвен-ный
2) Количество бортовых механизмов
шагания, шт - 2
3) Длина шага, м - 1,8
4) Высота подъема машины при ша-
гании, м - 0,44
5) Высота подъема лыжи при шага-
нии, м - 0,44
6) Скорость шагания ,м/ч - 160
7) Частота вращения вала кривошипа,
мин - 1,48
8) Редуктор - трехступенчатый
цилиндрический
9) Передаточное число редуктора - 106,8
10) Передаточное число открытой
пары - 6,27
11)Общее передаточное число ме-
ханизма - 668,9
12)Двигатель -АК4-400ХК-6УЗ
N=315кВт,n=1000 об/мин
13) Тип тормоза -ТГК-600
14)Тормозной момент - 490 кгс.м

Состав: Зубчатое Колесо, Нога , Разрез Ноги(СБ), Спецификация, Кинематическая схема, Вал Язык документа

Софт: КОМПАС-3D 13 SP1

Файлы:

Каталог / Машиностроение и механика / Проектирование механизма шагания отвалообразователя

Печать\Кинематика.cdw.bak
Печать\Спецификация.cdw.bak
Печать\Вал.cdw
Печать\Зубчатое Колесо.cdw
Печать\Нога СБ.cdw
Печать\Разрез ноги СБ.cdw
Печать\Спецификация.cdw
Печать\Записка.docx
Печать\Содержание.docx
Печать\Титульники.docx
Печать
