Электромагнитная муфта скольжения вынесенной системы подачи добычного комбайна

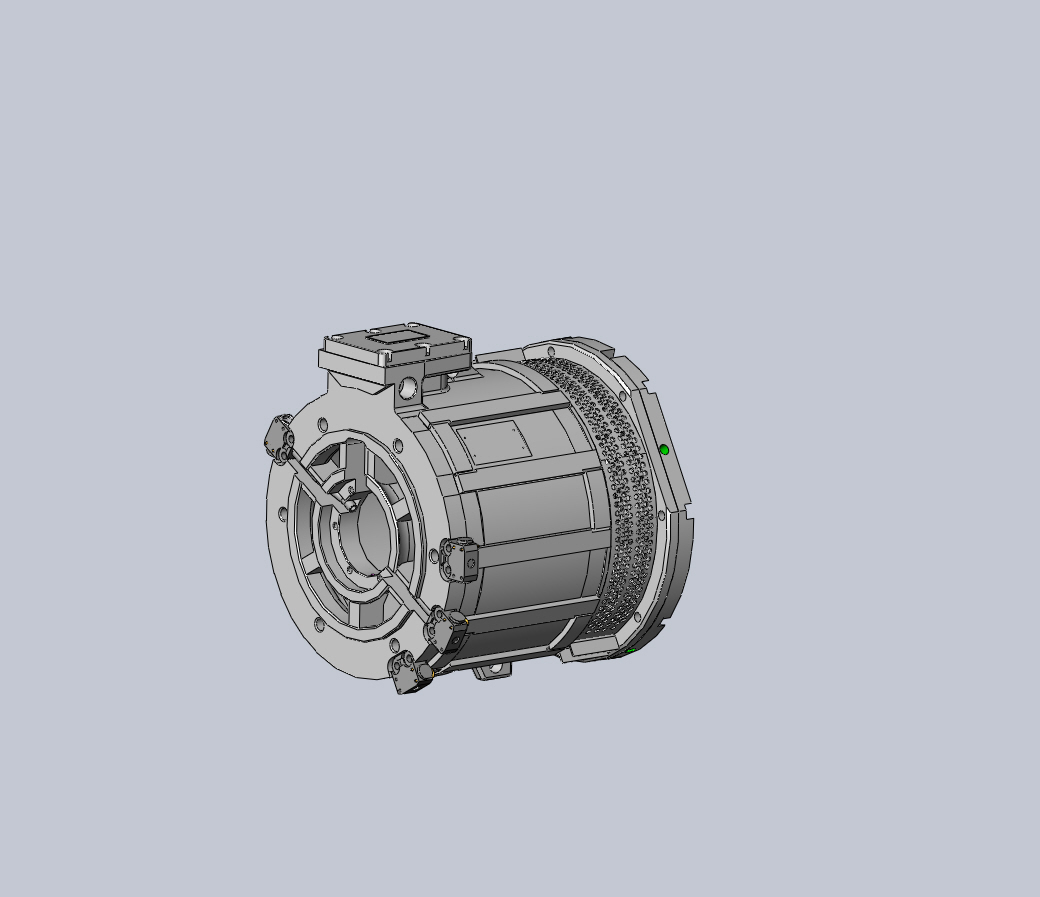

Электромагнитная муфта скольжения вынесенной системы подачи добычного комбайна расположена между планетарным и промежуточным редукторами, с которыми имеет фланцевое соединение.

Техническая характеристика муфты
Частота вращения, мин-1:
ведущей части: .................................................................................................. 980
ведомой части: .................................................................................................. 0 - 840
Вращающий момент, Н•м:
номинальный ................................................................................................... 200
максимальный .................................................................................................. 250
Активный диаметр якоря, мм:
внешний ........................................................................................................... 370
внутренний ...................................................................................................... 320
Момент инерции ведомой части, кг•м2 ................................................................ 0,35
Рассеиваемая мощность при температуре якоря 195 °C, кВт .............................. 17
Номинальная мощность возбуждения, Вт: ............................................................ 200
Максимальный, ток возбуждения, А ..................................................................... 5,5
Корпус муфты, мм:
диаметр ............................................................................................................. 520
длина ................................................................................................................. 810
Масса, кг ................................................................................................................... 448

Состав: 3D сборка Язык документа

Софт: SolidWorks 13

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Электромагнитная муфта скольжения вынесенной системы подачи добычного комбайна

всп\Probka 12.SLDPRT
всп\Skoba 12.SLDPRT
всп\ВСП.01.03.012 Кожух.SLDPRT
всп\ВСП.01.03.012 Кожух23232.SLDPRT
всп\ВСП.01.03.400 Крышка.SLDASM
всп\ВСП.01.03.401 Крышка.SLDPRT
всп\ВСП.01.03.402 Втулка.SLDPRT
всп\ВСПа.03.140 Крышка.SLDASM
всп\ВСПа.03.141 Крышка.SLDPRT
всп\ВСПУ.01.03.100 Корпус.SLDASM
всп\ВСПУ.01.03.101 Корпус.SLDPRT
всп\ВСПУ.01.03.102 Планка.SLDPRT
всп\ВСПУ.01.03.102-01 Планка.SLDPRT
всп\ВСПУ.01.03.103 Планка.SLDPRT
всп\ВСПУ.01.03.103-01 Планка.SLDPRT
всп\ВСПУ.01.03.104 Планка.SLDPRT
всп\ВСПУ.01.03.105 Планка.SLDPRT
всп\ВСПУ.01.03.106 Сегмент.SLDPRT
всп\ВСПУ.01.03.107 Сегмент.SLDPRT
всп\ВСПУ.01.03.108 Планка.SLDPRT
всп\ВСПУ_ЭМС_переходник.SLDASM
всп\Заглушка силовая.SLDPRT
всп\Заглушка.SLDPRT
всп\Переходник-корпус.SLDPRT
всп\Пластина 100х63.SLDPRT
всп\Табличка Сеть 12-2.SLDPRT
всп\Трубка.SLDPRT
всп\ЭМС всп.JPG
всп\ЭМС всп.SLDASM
всп
