Гидроциклон ГЦР-500

Гидроциклон ГЦР-500

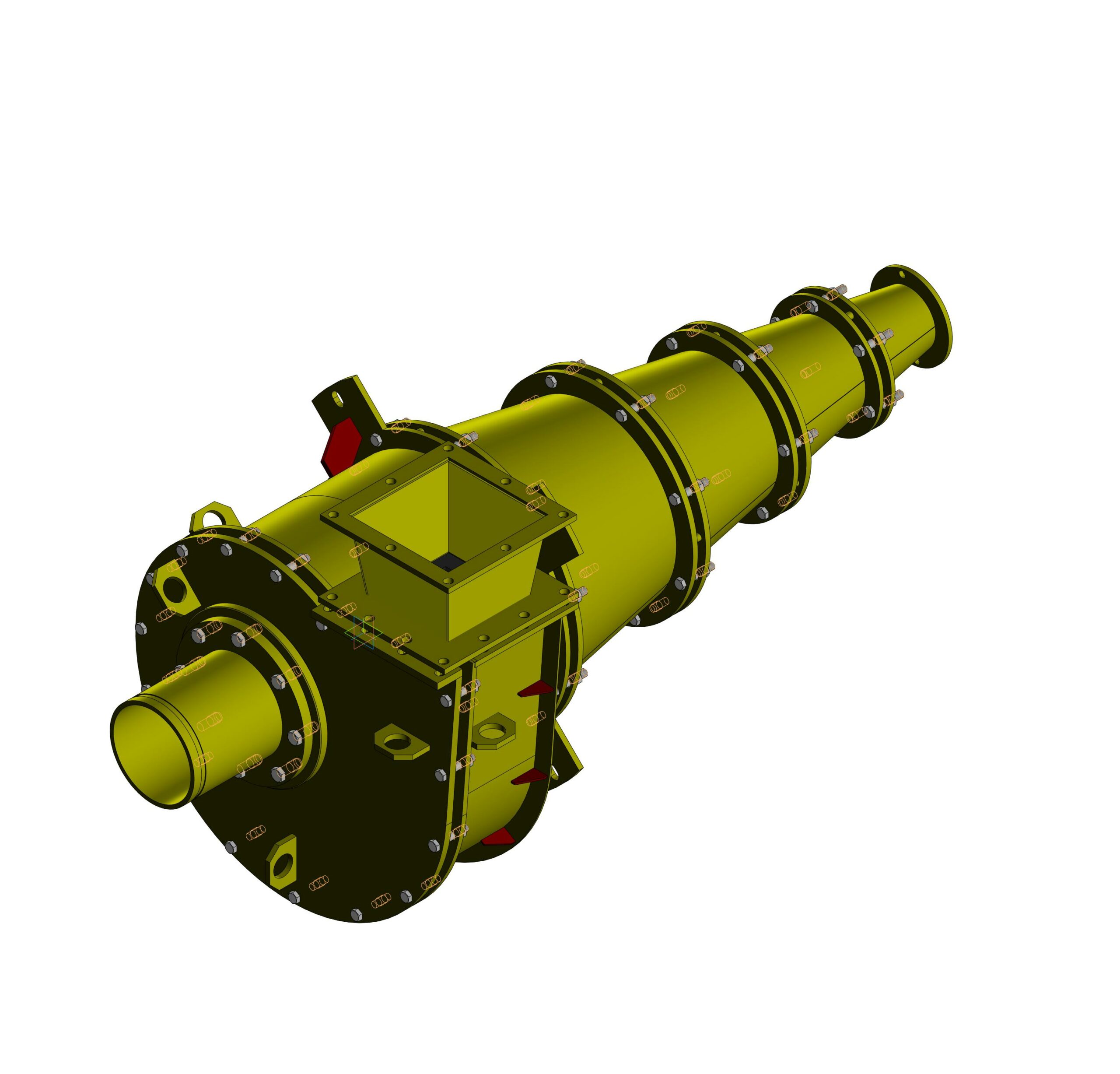

применяется в гидрометаллургической промышленности для очисти перерабатываемой продукции от воды и примесей в связке с эл. двигателем и мельницей.
Диаметр цилиндрической части, мм 500
Угол конуса конусной части, град 20
Диаметр сливного отверстия, мм 150
Крупность слива при оптимальном режиме, мкм 50-200
Производительность по питанию, при давлении 0,1 Мпа, м3/час, не менее 100-300
Габаритные размеры, мм, и вес. 1985*960*870
Масса 354кг.

Состав: 3D сборка, детали

Софт: КОМПАС-3D 21

Сайт: www

Файлы:
Гидроциклон ГЦ-500.a3d
Риф №4/Обечайка.m3d
Риф №4/Риф №4.a3d
Риф №4/Фланец №1.m3d
Риф №4/Фланец №2.m3d
Риф №4/Футеровка №4.m3d
Риф №3/Обечайка.m3d
Риф №3/Риф №3.a3d
Риф №3/Фланец №1.m3d
Риф №3/Фланец №2.m3d
Риф №3/Футеровка №3.m3d
Риф №2/Обечайка №2.m3d
Риф №2/Риф №2.a3d
Риф №2/Фланец №1.m3d
Риф №2/Фланец №2.m3d
Риф №2/Футеровка №2.m3d
Риф №1/Обечайка.m3d
Риф №1/Палец.m3d
Риф №1/Риф №1.a3d
Риф №1/Фланец №1.m3d
Риф №1/Фланец №2.m3d
Риф №1/Футеровка №1.m3d
Переходник/Переходник.a3d
Переходник/Фланец №1.m3d
Переходник/Фланец №2.m3d
Крышка в сборе/Крепление №2.m3d
Крышка в сборе/Крышка в сборе.a3d
Крышка в сборе/Крышка.m3d
Крышка в сборе/Проушина.m3d
Крышка в сборе/Фланец №2.m3d
Крышка в сборе/Футеровка №3.m3d
Корпус в сборе/Корпус в сборе.a3d
Корпус в сборе/Косынка №1.m3d
Корпус в сборе/Косынка №2.m3d
Корпус в сборе/Косынка №3.m3d
Корпус в сборе/Крепление №1.m3d
Корпус в сборе/Обвод №2.m3d
Корпус в сборе/Обвод.m3d
Корпус в сборе/Обечайка №1.m3d
Корпус в сборе/Обечайка №2.m3d
Корпус в сборе/Проушина.m3d
Корпус в сборе/Стенка средняя.m3d
Корпус в сборе/Фланец.m3d
Корпус в сборе/Футеровка №1.m3d
Корпус в сборе/Футеровка №2.m3d
ГЦР-500 Риф 01.06.000/ГЦР-500 Риф 01.06.000.a3d
ГЦР-500 Риф 01.06.000/ГЦР-500 Риф 01.06.001.m3d
ГЦР-500 Риф 01.06.000/ГЦР-500 Риф 01.06.002.m3d
