Модернизация сушильного барабана 3,5 х 27 м

Белгородский государственный технологический университет им В.Г. Шухова.
Кафедра механического оборудования
Курсовая работа по дисциплине " Механическое оборудование. Общий курс"
На тему: Модернизация сушильного барабана 3,5 х 27 м
Белгород 2017

Исходные данные сушильного барабана 3,5 х 27 м : частота вращения барабана n=6 мин-1,
Размер корпуса барабана (длина х диаметр), мм-3500х27000
Объем барабана, м3-250
установленная мощность, кВт-200
Масса, т 200
В данной работе рассматривается модернизация сушильного барабана 3,5 х 27 м,Целью изобретения является интенсификация процесса термообработки и стабилизация конечной влажности материала.

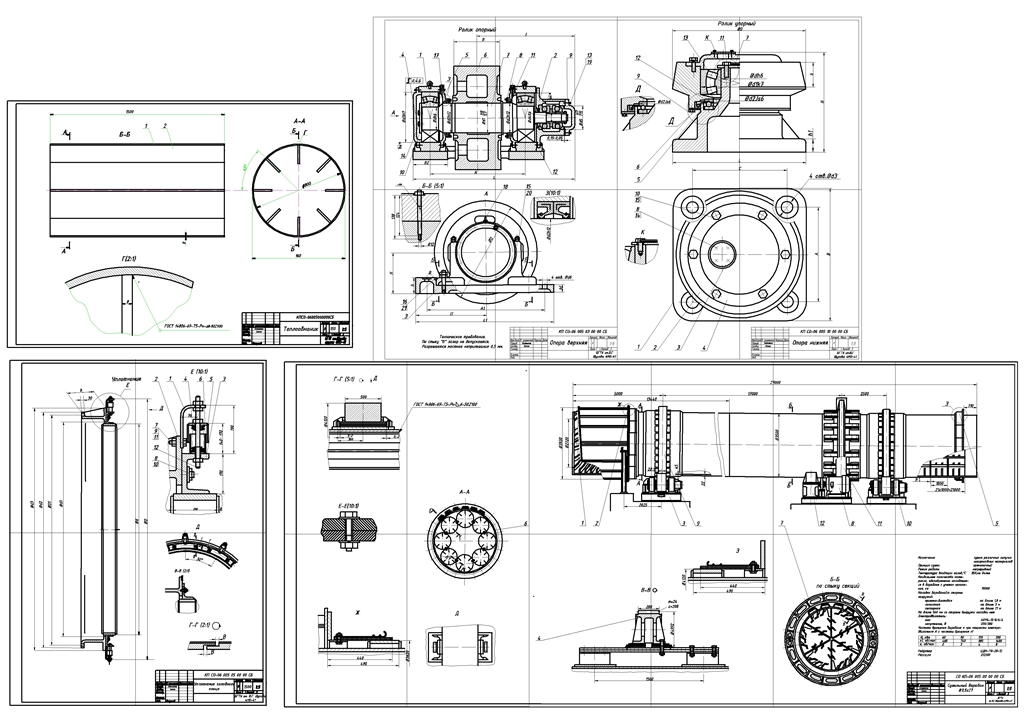

Графическая часть содержит: сушильный барабан (общий вид),Теплообменник (модернизаци) (СБ) Деталировка,Уплотнение холодного конца (СБ)
Содержание:
ВВЕДЕНИЕ
1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
2. СПЕЦИАЛЬНАЯ ЧАСТЬ
3. РАСЧЕТ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

Состав: Сушильный барабан 3,5х27 (ВО) , Теплообменник (СБ),Уплотнение (СБ) , Ролики опорный,упорный(СБ),Спецификация,ПЗ. Язык документа
