Буровая установка на гусеничном ходу

1. Грузоподъемность, кН (кГс) 13 (1300)
2.Угол наклона вращателя к вертикали, град. 0-90
3. Глубина бурения, м
- шнеками диаметром 100мм 20-25
- шнеками диаметром 135мм 15-20
- шнеками диаметром 180мм 10-15
- шнеками диаметром 230мм 8-10
- твердосплавными и алмазными коронками на
бурильных трубах диаметром 43мм 40-50
- пневмоударниками диаметром 76-110мм
на бурильных трубах диаметром 63,5мм 25-30
4. Тип вращателя подвижный, с приводом от гидромотора
5. Частота вращения шпинделя вращателя, с(об|мин) 0-11,6
(0-700)
6. Момент силы на шпинделе вращателя, Нм(кГм) 1500(150)
7. Тип механизма подачи цепной, с приводом от гидроцилиндра
8. Ход подачи 1400
9. Ход перемещения стойки по опоре, мм 900
10. Усилие подачи вверх и вниз, кН(кГс) 15(1500)
11. Скорость подачи вращателя, м/с
- при подъеме без вращения 0,4
- при бурении и расхаживании с вращением 0,1
12. Длина бурильной трубы (шнека), мм
- при вращательном бурении 1000
- при пневмоударном бурении 750
13. Тип приводного двигателя
- бензиновый с воздушным охлаждением
- электродвигатель
14. Мощность бензинового двигателя при частоте
вращения вала 3600 об/мин, л.с.(квт.) 24(17,6)
15 Мощность электродвигателя при частоте
вращения вала 2940 об/мин, квт. 15
16. Габаритныёе размеры, мм
- высота 2320
- ширина 785
- длина 2375(ДВС)
2412(электро)
17. Масса общая, кг
- с ДВС 921
- с электродвигателем 951

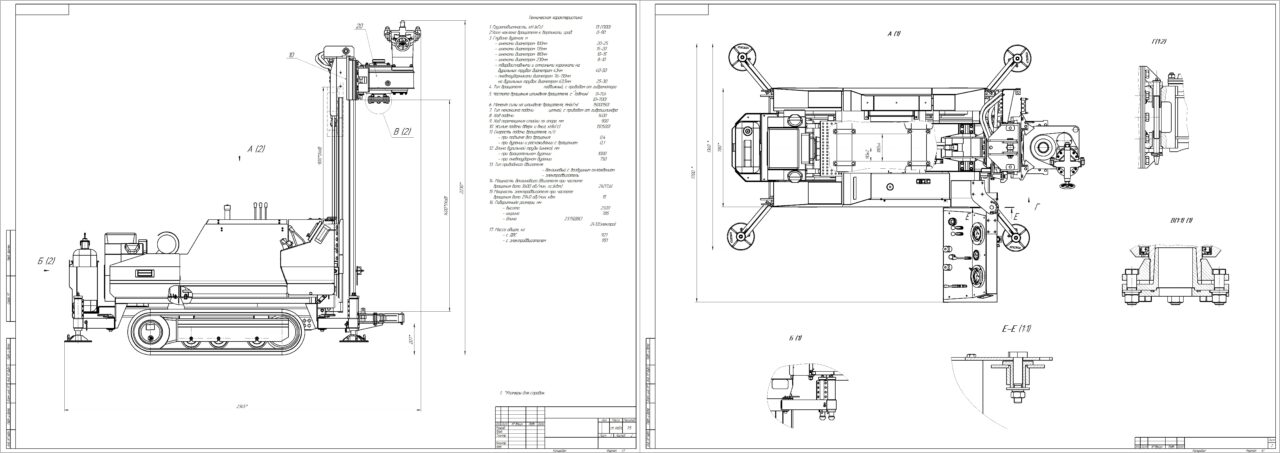

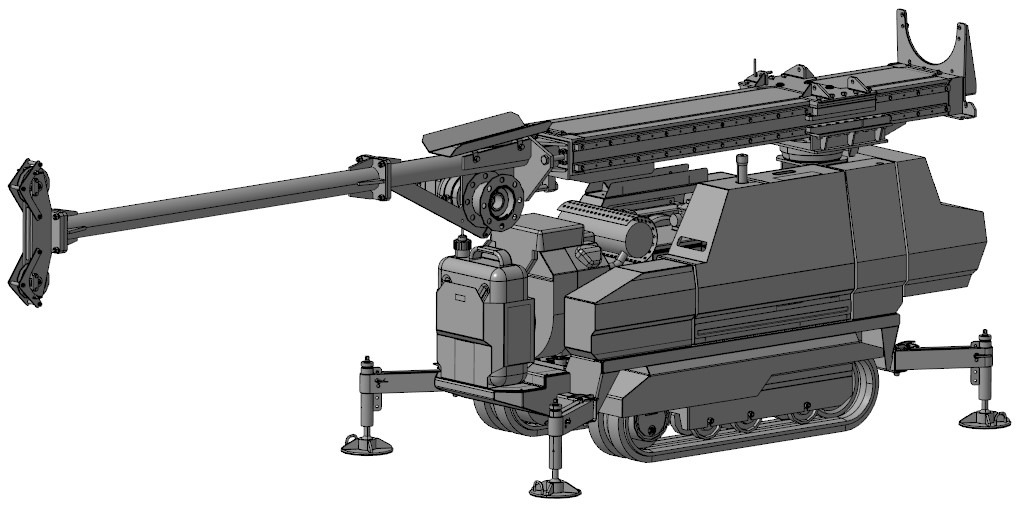

Габаритная 3d модель в формате .stp с габаритным чертежом без спецификации в формате Компас-3d
