Альметьевский государственный нефтяной институт
Кафедра нефтегазового оборудования
Дипломный проект по дисциплине нефтегазовое оборудование
На тему «Модернизация сальникового устройства кабельного ввода устьевой арматуры погружного ценробежного агрегата УЭЦНМ-50-1100»
Альметьевск 2011г
Пояснительная записка содержит 103 страниц машинописного текста, 3 таблицы, 23 рисунка, список использованных источников-14 наименований.
ЭЛЕКТРО-ЦЕНТРОБЕЖНЫЙ НАСОС (ЭЦН), УСТЬЕВАЯ АРМАТУРА, КАБЕЛЬНЫЙ ВВОД УСТЬЕВОЙ АРМАТУРЫ.
Объектом исследования является устьевая арматура УЭЦН.
Цель проекта - усовершенствования кабельного ввода устьевой арматуры.
Область применения – внедрение возможно на УЭЦН для лучшего уплотнения кабеля и удобства его обслуживания.
NUGMEN
можно узнать маркировку устьевой арматуры?
Напишите пожалуйста что входит в пояснительную записку?
ВВЕДЕНИЕ……………………………………………………………………….8
1. ОБЗОР И АНАЛИЗ СУЩЕСТВУЮЩЕГО ОБОРУДОВАНИЯ……10
1.1 Устройство и принцип действия насоса……………………………………14
1.2 Компоновка насоса…………………………………………………………..16
1.3 Устройство модулей и работа насоса………………………………………17
2. ОБОСНОВАНИЕ ВЫБОРА ТЕМЫ………………………………………27
3. НАЗНАЧЕНИЕ, ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА,
ОПИСАНИЕ УЭЦНМ-50-1100
3.1 Техническая характеристика УЭЦНМ50-1100…………………………….28
3.2. Описание схемы, конструкция и принцип действия……………………..30

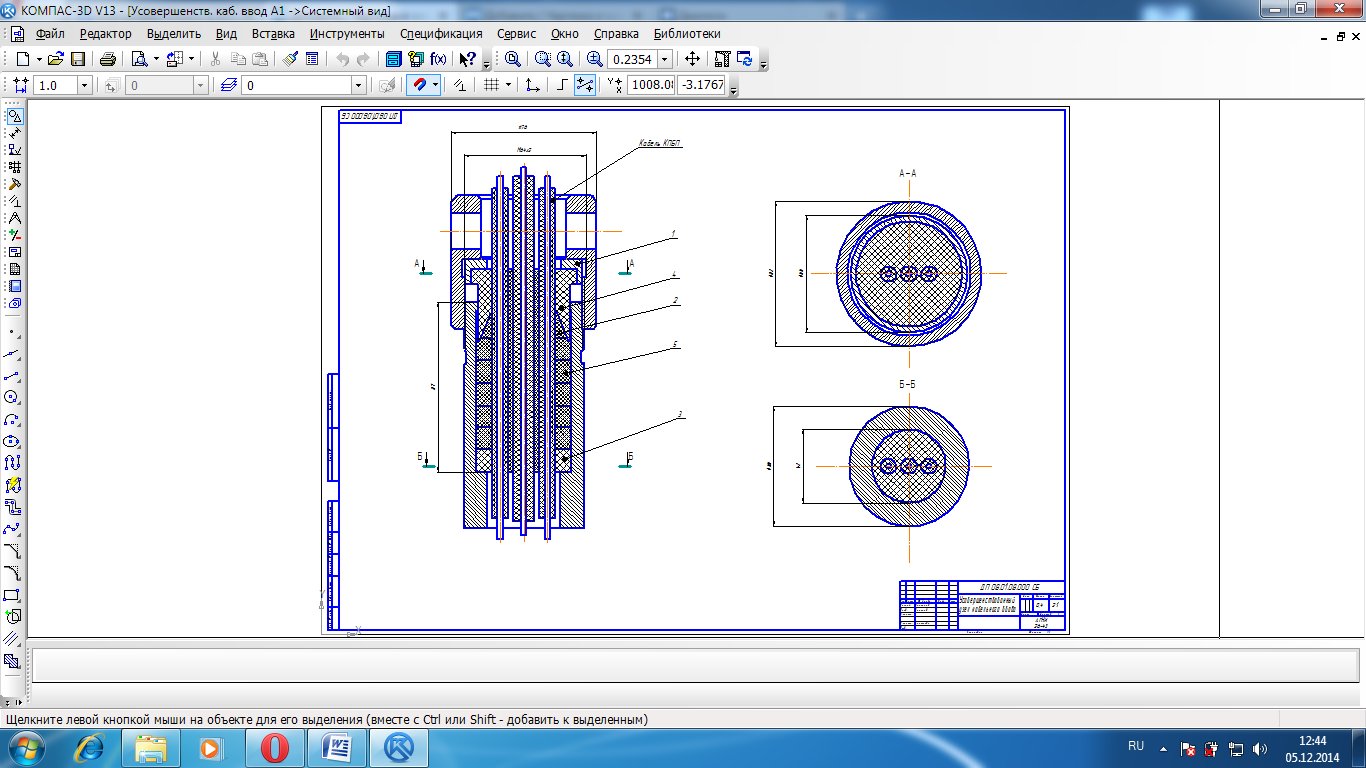

3.3 Конструкция модернизированного сальникового устройства кабельного ввода устьевой арматуры УЭЦН………………………………………………..39
4. АНАЛИЗ УСОВЕРШЕНСТВОВАНИЯ………………………………….45
5. МОНТАЖ, ЭКСПЛУАТАЦИЯ, РЕМОНТ УСТАНОВКИ
5.1 Общие указания……………………………………………………………...46
5.2 Монтаж насосного агрегата…………………………………………………46
5.3 Обслуживание в процессе эксплуатации…………………………………..52
6.БЕЗОПАСНОСТЬ ЖИЗНИДЕЯТЕЛЬНОСТИ
6.1 Техника безопасности и охрана труда при эксплуатации УЭЦН………...53
6.1.1 Действие электрического тока на человека……………………………...55
6. 2 Мероприятия по охране недр и окружающей среды при
эксплуатации УЭЦН…………………………………………………………….57
6.3 Расчет заземления электрического оборудования………………………...59
7.ЭКОНОМИЧЕСКИЙ РАСЧЕТ
7.1 Методика определения экономической эффективности……………….61
7.2 Расчет экономической эффективности от внедрения модернизированного оборудования……………………………………………63
7.3 Расчет экономической эффективности модернизации сальникового устройства кабельного ввода устьевой арматуры УЭЦНМ50-1100………….70
8 ВЫВОДЫ И ПРЕДЛОЖЕНИЯ……………………………………………76
9. РАСЧЕТНАЯ ЧАСТЬ
9.1 Расчет корпуса насоса на прочность……………………………………….77
9.2 Расчет вала насоса на прочность…………………………………………...81
9.3 Расчет гидравлической части насоса……………………………………….87
9.4 Расчет фланцевого соединения……………………………………………..96
9.5 Определение мощности трансформаторной подстанции………………..100
Список литературы
