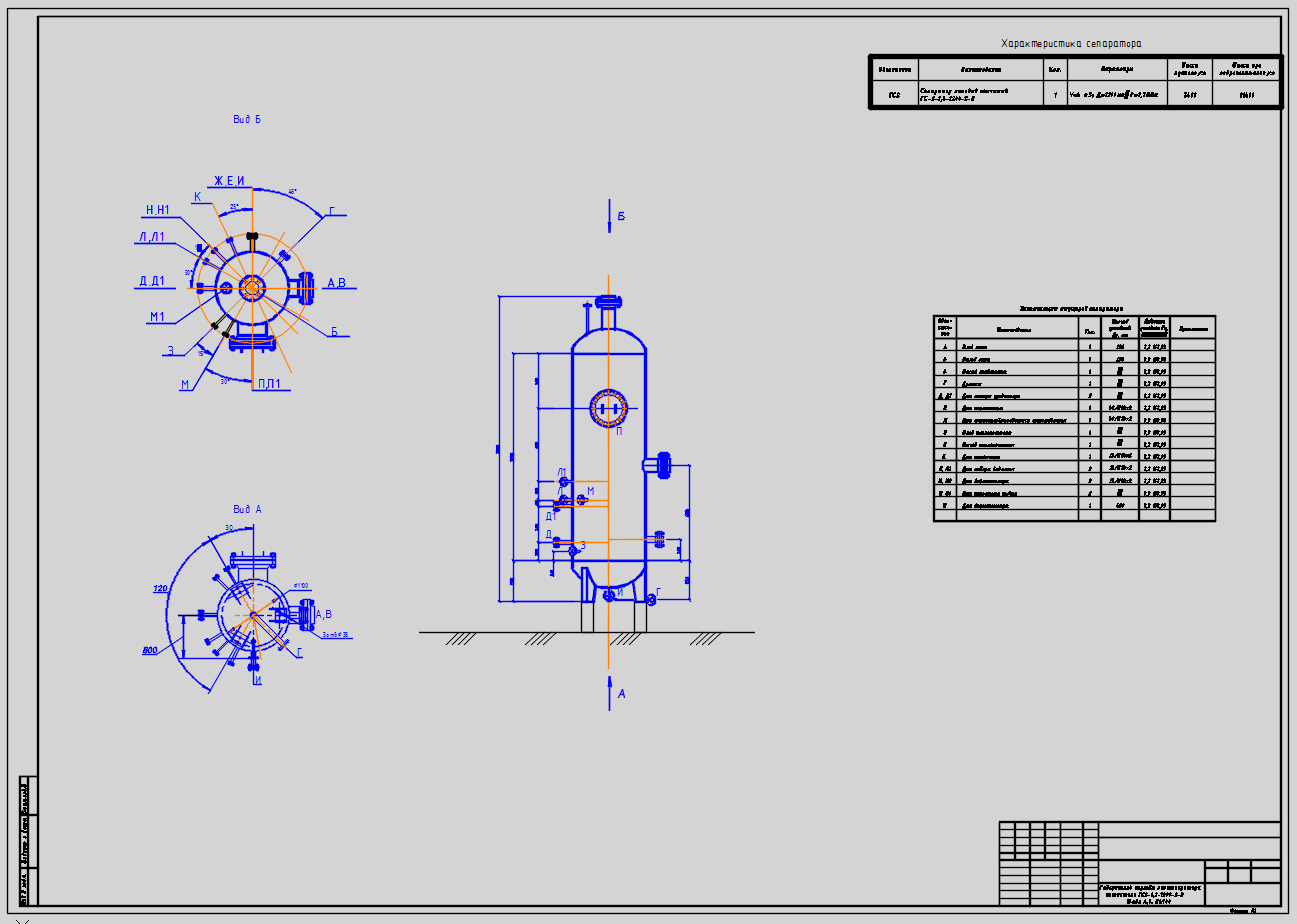

Габаритный чертёж газового сетчатого сепаратора ГС-2-8,8-1200-2-И. Объём сепаратора 4м3. Диаметр 1200мм. Рабочее давление 8,8 МПа. На чертеже выполнен общий вид сепаратора с основными габаритными размерами, с размерами расположения штуцеров и их характеристикой. Чертёж используется для разработки технологической обвязки сепаратора.
