Модернизация нагнетателя ЦН-235-21-1

Казанский национально исследовательский университет им С.М. Кирова
Механический факультет
Кафедра КТУ
Дипломный проект: "Модернизация нагнетателя ЦН-235-21-1"
Казань 2013

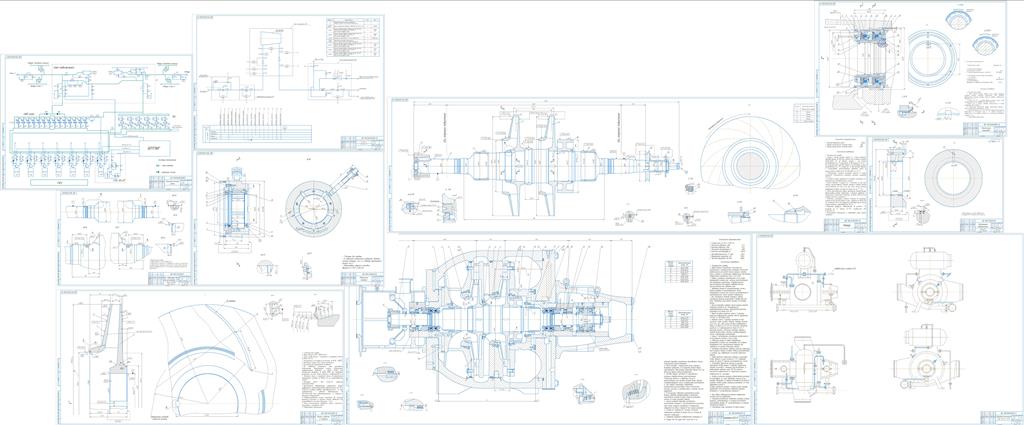

Выпускная квалификационная работа (ВКР) представлена в виде поясни-тельной записки и графического материала. Пояснительная записка выполнена на 139 страницах текста, включает 30 рисунков, 26 таблиц, список литературы, приложение. Графическая часть выполнена на 12 листах формата А1.

Основными вопросами, рассмотренными в данной работе, являются:
Модернизация центробежного нагнетателя 235-21-1 ГПА-10-01, замена масляных торцевых уплотнений на сухие газодинамические и замена опорных вкладышей на опорные подшипники с самоустанавливающими вкладышами.

Выполнены газодинамический и прочностные расчёты. Рассмотрены вопросы экономического обоснования проекта, вопросы автоматического регулирования и защиты. Также в работе полно рассмотрены вопросы охраны труда и защиты окружающей среды.

Технические характеристики Нагнетатель НЦ235-21-1
1.Состав газа по ГОСТ 23194-83
2.Начальное давление, МПа 5,17
3.Конечное давление, МПа 7,45
4.Начальная температура, К 288
5.Конечная температура, К 318,74
6.Производительность, м /мин 248,4
7.Внутренняя мощность, кВТ 9834
8.Частота вращения, об/мин 4800

В выпускной квалификационной работе произведена модернизация центробежного нагнетателя. Были выполнены расчеты основных узлов и деталей:
1 Термогазодинамический расчет;
2 Расчет осевого усилия;
3 Расчет, критических частот ротора;
4 Расчет на прочность дисков рабочих колес;
5 Расчет торцевого уплотнения вала;
6 Расчет упорного подшипника;

Целью модернизации было, замена масляных торцевых уплотнений на сухие газодинамические и замена опорных вкладышей на опорные подшипники с самоустанавливающими колодками. Применение сухих газодинамических уплотнений позволило устранить сложную не надежную пожароопасную систему гидравлических уплотнений, существенно снизить потери мощности на трение, исключить загрязнение газа маслом, предотвратить потерю масла, которое уносилось раньше вместе с газом.
Подшипники с самоустанавливающими колодками, которые установлены вместо цилиндрических, являются виброустойчивыми и гарантируют надежную работу нагнетателя.
Проработаны разделы: экономики, автоматизации, БЖД, технологии.
