Модернизация вертлюга УВ-250М

0
219
4063
69
1
30

Сибирский Федеральный Университет
Разработка и эксплуатация нефтяных и газовых месторождений
Курсовой проект по дисциплине: Техника и технология бурения нефтяных и газовых скважин
Красноярск 2013

В данном проекте рассматривается расчет и модернизация Универсального Вертлюга УВ-250М, произведен расчет обсадных и бурильных колонн. Также проведен Патентно - информационный обзор и сделана деталировка.
Формула изобретения заключается в следующем: установка диффузора для лучшей смазки подшипников в стволе вертлюга.

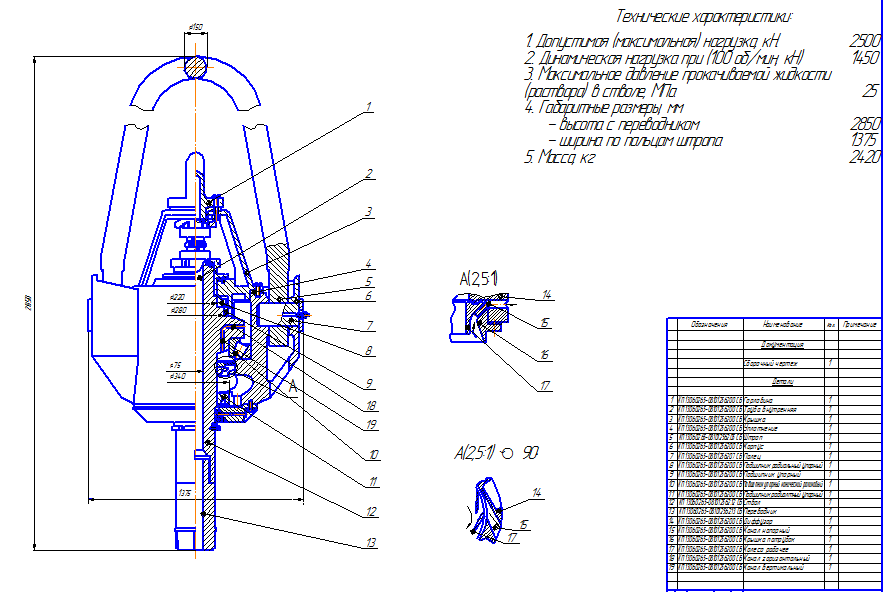

Техническая характеристика вертлюга:
1. Допустимая (максимальная) нагрузка, кН. 2500
2. Динамическая нагрузка при (100 об/мин, кН) 1450
3. Максимальное давление прокачиваемой жидкости
(раствора) в стволе, МПа 25
4. Габаритные размеры, мм
- высота с переводником 2850
- ширина по пальцам штропа 1375
5. Масса, кг 2420


Сообщить о проблеме
Дата
18.04.2014
Язык
Русский
Состав
Вертлюг (СБ), ПИО, схема буровой установки (ВО), Деталировка (палец, штроп, ствол, переводник)
Софт
КОМПАС-3D 13 SP2 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • КР УВ-250М
    • Схема буровой установки.cdw
    • Патентный обзор.cdw
    • Вертлюг ув-250 Сборка.cdw
    • Штроп.cdw
    • Палец.cdw
    • Пояснительная записка.docx
    • Ствол.cdw
    • Переводник.cdw
