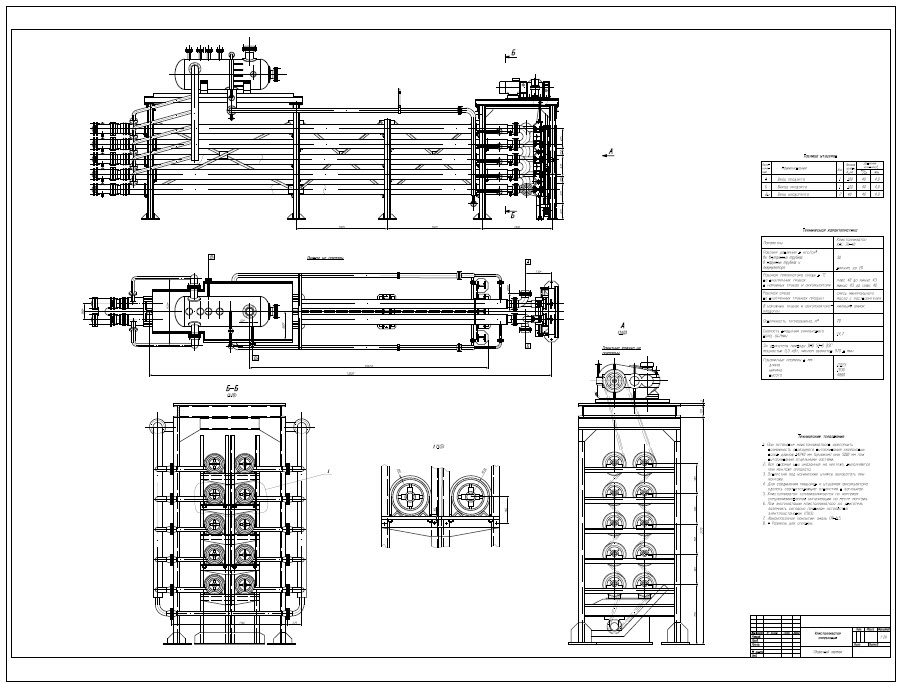

Сборочный чертеж змеевикового скребкового кристаллизатора

На чертеже представлен Кристаллизатор КАС 70-40, используемый на установках депарафинизации масел нефтехимических производств.
Кристаллизатор представляет собой теплообменник типа "труба в трубе" с установленным внутри вращающимся валом с установленными на нем скребками для снятия с поверхности теплообмена кристаллов выделяющегося парафина.
Рабочее давление в кгс/см² во внутренних трубках в наружных трубках и аккумуляторе 30, вакуум до 20
Рабочая температура среды в С во внутренних трубах в наружных трубах и аккумуляторе плюс 40 до минус 43
Рабочая среда во внутренних трубках продукт смесь минерального масла с растворителем
В наружных трубах и аккумуляторе-хладоген кипящий амиак
Поверхность теплообмена, м² 70
