Винтовой газовый компрессор ВКМ-100

923

400

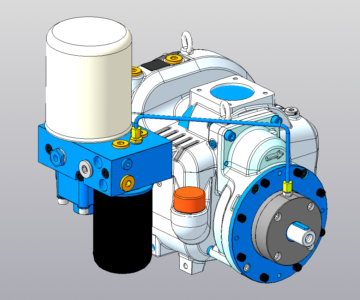

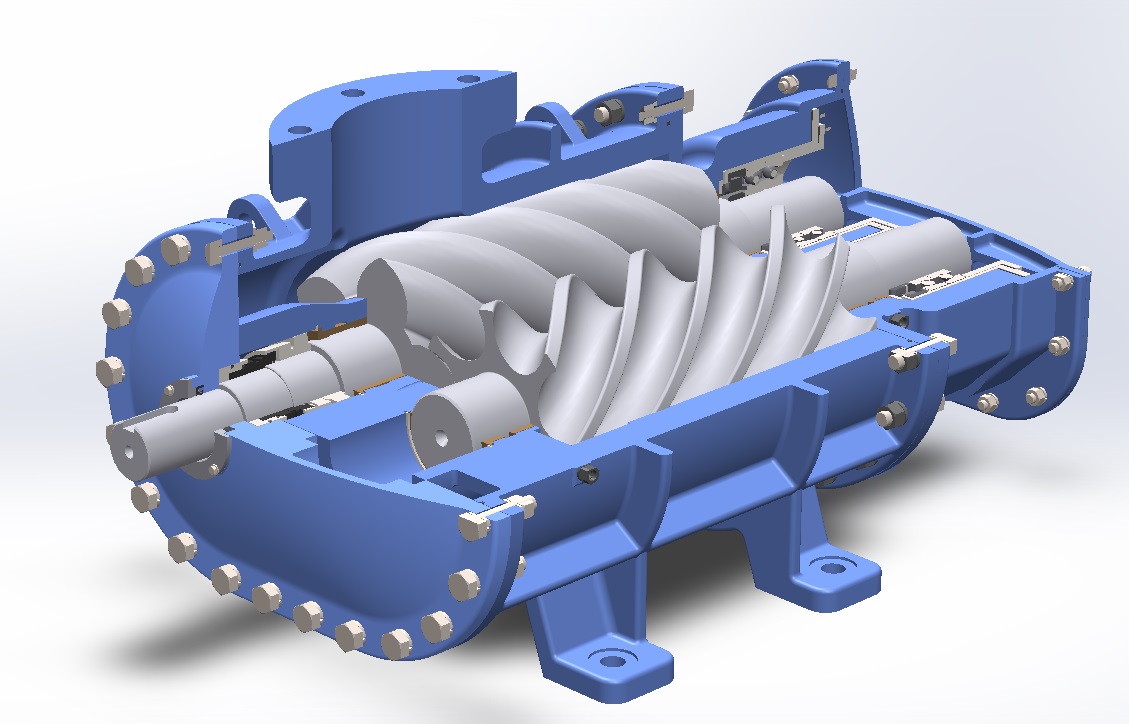

3D модель Винтовой газовый компрессор ВКМ-100

Винтовой маслозаполненный компрессор.
Техническая характеристика:
1) Объемная производительность 10000 Нм^3/ч
2) Давление всасывания 0,6 МПа
3) Давление нагнетания 2,7 МПа
4) Сжимаемый газ - Природный газ
5) Частота вращения ведущего ротора 2880 об/мин
6) Потребляемая мощность 800 кВт

3D Модели Винтовой газовый компрессор маслозаполненный

Автор

Константин Бурый

Дата

25.02.2019

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 2018 Как открыть?
