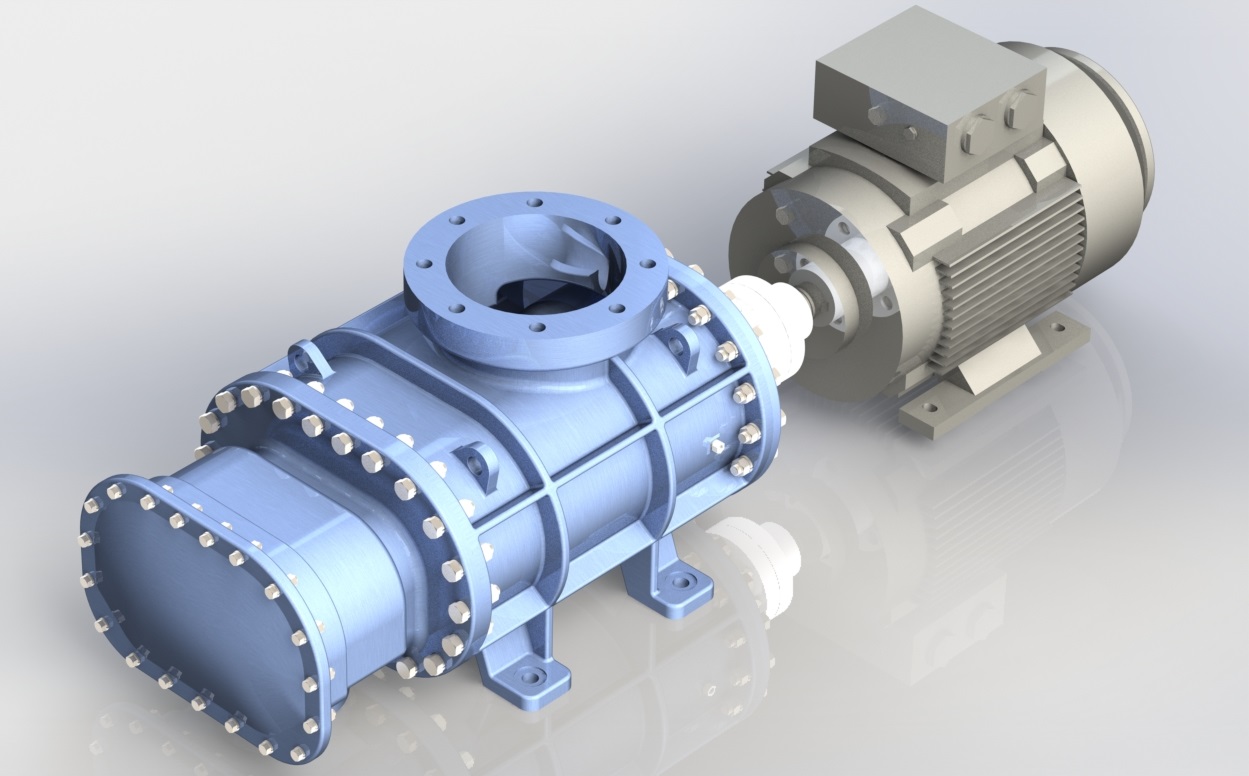

Винтовой маслозаполненный воздушный компрессор ВКМ-01.00.00.СБ
Техническая характеристика:
1) Объемная производительность 350 Нм^3/ч
2) Давление всасывания 0.1 МПа
3) Давление нагнетания 1.1 МПа
4) Частота вращения ведущего ротора 2940 об/мин
5) Потребляемая мощность 45 кВт
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Винтовой компрессор ВКМ-01.00.00.СБ
Винтовой компрессор ВКМ-01.00.00.СБ
0
14
623
14
1
100
Сообщить о проблеме
Автор
Константин Бурый
Дата
18.02.2019
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2018
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Втулка пальца.SLDPRT
-
Палец.SLDPRT
-
СБОРКА ПАЛЕЦ.SLDASM
-
Упругая втулка.SLDPRT
-
-
Гайка М10.SLDPRT
-
Защита муфты.SLDPRT
-
Муфта.SLDASM
-
Муфта к элдв.SLDPRT
-
Муфта к элдв 2.SLDPRT
-
Шайба М10.SLDPRT
-
-
Болт М14х60 ГОСТ Р 50796-95.SLDPRT
-
Ведомый винт Н.SLDPRT
-
Ведущий винт Н.SLDPRT
-
Винт М6.SLDPRT
-
Втулка 1 Н.SLDPRT
-
Втулка 2 Н.SLDPRT
-
Гайка М14х1,5 ГОСТ 15522-70.SLDPRT
-
Гайка М40х1,5 ГОСТ 11871-88.SLDPRT
-
Гайка М45х1,5 ГОСТ 11871-88.SLDPRT
-
Гайка стопорная.SLDASM
-
Кольцо 1-4.SLDPRT
-
Кольцо 1-8.SLDPRT
-
Кольцо 1-16.SLDPRT
-
Кольцо 1.SLDPRT
-
Кольцо 2.SLDPRT
-
Кольцо 3.SLDPRT
-
Корпус.SLDPRT
-
Крышка.SLDPRT
-
Крышка всасывания 2.SLDPRT
-
Крышка всасывания Н.SLDPRT
-
Крышка нагнетания.SLDPRT
-
Крышка нагнетания 2.SLDPRT
-
Манжета 1,1-40х52-3 ГОСТ 8752-79.SLDPRT
-
Подшипник 32210 ГОСТ 8328-75.SLDPRT
-
Подшипник 32310 ГОСТ 8328-75.SLDPRT
-
Подшипник 366209 ГОСТ 832-78.SLDPRT
-
Подшипник 366210 ГОСТ 832-78.SLDPRT
-
Подшипник скольжения 2 Н.SLDPRT
-
Пробка Н.SLDPRT
-
Пробка Н — копия.SLDPRT
-
Сборка1.SLDASM
-
Стопорная гайка.SLDASM
-
Уплотнение 1.SLDPRT
-
Уплотнение 2.SLDPRT
-
Уплотнение 3.SLDPRT
-
Уплотнение втулки 1.SLDPRT
-
Уплотнение втулки 2.SLDPRT
-
Шайба 6.SLDPRT
-
Шайба 14.SLDPRT
-
Шайба Н.40.37 ГОСТ 11872-89.SLDPRT
-
Шайба Н.45.37 ГОСТ 11872-89.SLDPRT
-
Шпилька М14 ГОСТ 22042-76.SLDPRT
-
Шпонка.SLDPRT
-
Штуцер1 Н (1).SLDPRT
-
Штуцер1 Н (2).SLDPRT
-
Электродвигатель АИР200L2.SLDPRT
-
кОООЛЬЦО.SLDPRT
