Проведение горизонтальной выработки. Паспорт БВР

Белорусский национальный технический университет
Кафедра “Горные работы”
КУРСОВОЙ ПРОЕКТ по дисциплине «Подземные горные работы»
на тему: «Проведение горизонтальной выработки буровзрывным способом »
Минск 2012

В данном проекте рассматривается проведение горизонтальной горной выработки буровзрывным способом. Произведен расчет поперечного сечения выработки.
Курсовой проект содержит 1 лист формата А1 графической части, 14 страниц пояснительной записки, содержащей 4 таблицы.
Исходные данные
Оборудование – ВС-5;
Постоянное нахождение людей – предусмотрено;
Коэффициент крепости – f = 8;
Интенсивность движения – до 100 маш/сут;
Свод – коробовый;
Размер машины – d=1900 мм , h = 1250 мм;
Скорость движения машины – ν = 10 км/ч;
Ширина покрышки – с = 430 мм;
Взрывчатое вещество – гранулит АС-8В;
Длина выработки – L = 680 м;
Срок проведения выработки – t_м = 4 месяца;
Число рабочих дней в месяц – t_р = 25 дней;
Коэффициент структуры породы – f_0 = 1,3= 30%;
Количество рабочих смен в сутки – n_см = 4 смены;
Число циклов в смену – n_с = 1 цикл.

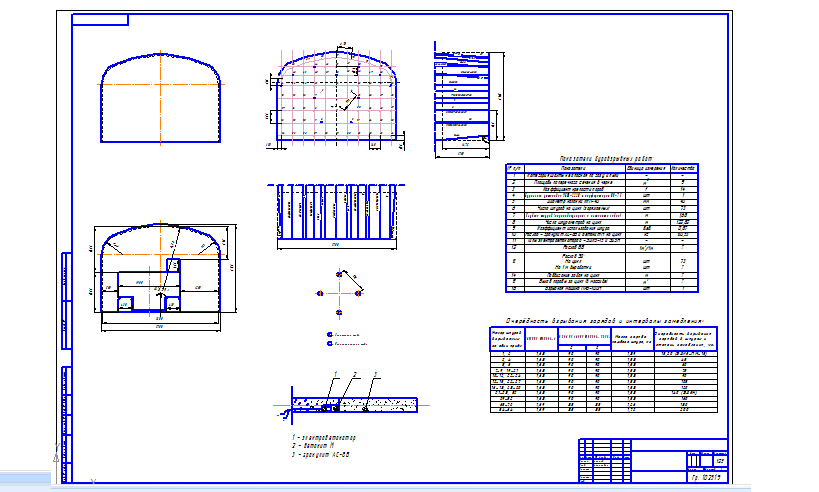

Состав: Сечение выработки. Паспорт БВР. ПЗ Язык документа

Софт: КОМПАС-3D 2013

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Проведение горизонтальной выработки. Паспорт БВР

kologrivko.docx
Chertezh_Borisova.cdw
