Проведение горизонтальной горной выработки буровзрывным способом ВС-20Д

Белорусский национальный технический университет
Кафедра “Горные работы”
курсовой проект по дисциплине «Подземные горные работы»
на тему: «Проведение горизонтальной выработки буровзрывным способом »
Минск 2015

В данном проекте рассматривается проведение горизонтальной выработки буровзрывным способом. Произведен расчет параметров взрыва.

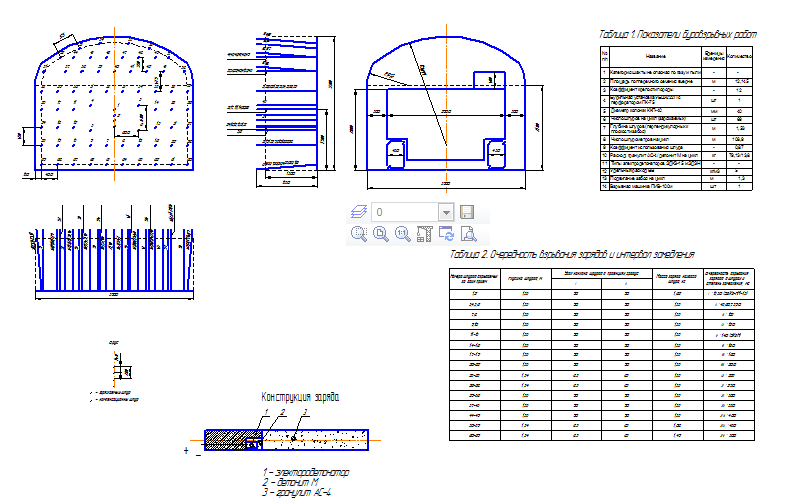

Графическая часть содержит сечение выработки и паспорт БВР.
Курсовой проект содержит 1 лист формата А1 графической части, 14 листов пояснительной записки, содержащей 2 таблицы с исходными данными, 1 источник.
В конструкторской части был разработан план БВР.
Исходные данные:
Оборудование – ВС-20Д;
Постоянное нахождение людей – непредусмотрено;
Коэффициент крепости – f = 12;
Интенсивность движения – до 100 маш/сут;
Свод – коробовый;
Размер машины – d=2900 мм , h = 2000 мм;
Скорость движения машины – ν = 10 км/ч;
Ширина покрышки – с = 430 мм;
Взрывчатое вещество – гранулит АС-4;
Длина выработки – L = 800 м;
Срок проведения выработки – t_м = 6 месяца;
Число рабочих дней в месяц –t_р= 25 дней;
Коэффициент структуры породы – f_0 = 1,3= 30%;
Количество рабочих смен в сутки – n_см = 4 смены;
Число циклов в смену – n_с = 1 цикл.

Состав: Сечение выработки. Паспорт БВР. Пояснительная записка. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Проведение горизонтальной горной выработки буровзрывным способом ВС-20Д

Новая папка\bvr.docx
Новая папка\бвр.cdw
Новая папка\бвр.cdw.bak
Новая папка
