Проведение горизонтальной выработки буровзрывным способом Вариант №3

Белорусский национальный технический университет
Кафедра «Горные работы»
Курсовой проект по дисциплине «Подземные горные работы»
На тему «Проведение горизонтальной выработки буровзрывным способом»
Минск 2015

В данном проекте рассматривается проведение горизонтальной выработки буровзрывным способом. Произведен технологический расчет параметров взрыва.

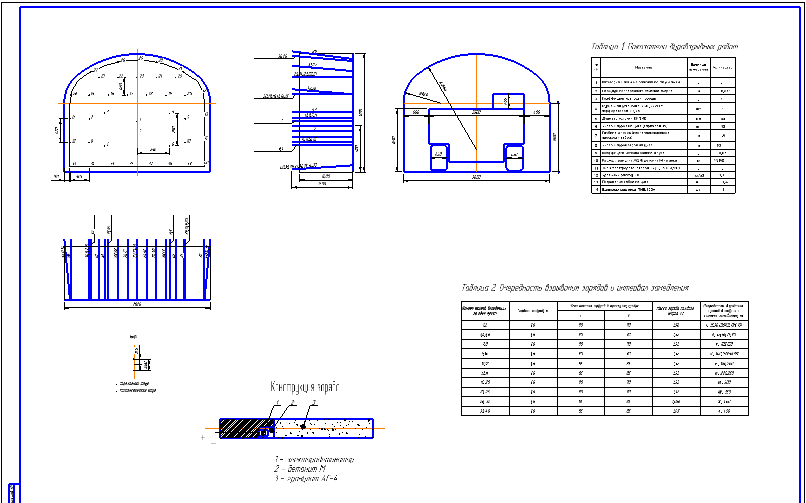

Графическая часть содержит сечение выработки и паспорт БВР.
Курсовой проект содержит 1 лист формата А1 графической части, 12 листов пояснительной записки, содержащей 2 таблицы и 1 источник.
В конструкторской части был произведен расчет параметров взрыва исходя из задания.
Вариант №3
Оборудование – самоходный вагон ВС-15.
Крепь толщиной-60 мм.
Постоянное нахождение людей не предусмотрено.
Коэффициент крепости пород f=5.
Интенсивность движения - до 100 машин в сутки.
Свод коробовый.
Размеры машины – ширина d=2500 мм, высота h=1650 мм.
Скорость движения машины – V=7 км/ч.
Ширина покрышки машины – С=430 мм.
Взрывчатое вещество – гранулит АС-4.
Длина выработки – L=700 м.
Число рабочих дней в месяце – tр=25 дней.
Коэффициент структуры породы – f0=1,3.
Количество рабочих смен в сутки – 4 смены.
Число циклов за смену – 1 цикл.

Состав: Сечение выработки. Паспорт БВР Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Проведение горизонтальной выработки буровзрывным способом Вариант №3

бвр.cdw
БВР.docx
бвр.cdw.bak
