Вагонетка УВГ

Вагонетка шахтная типа (УВГ) предназначена для транспортирования горной массы по подземным откаточным выработкам шахт.

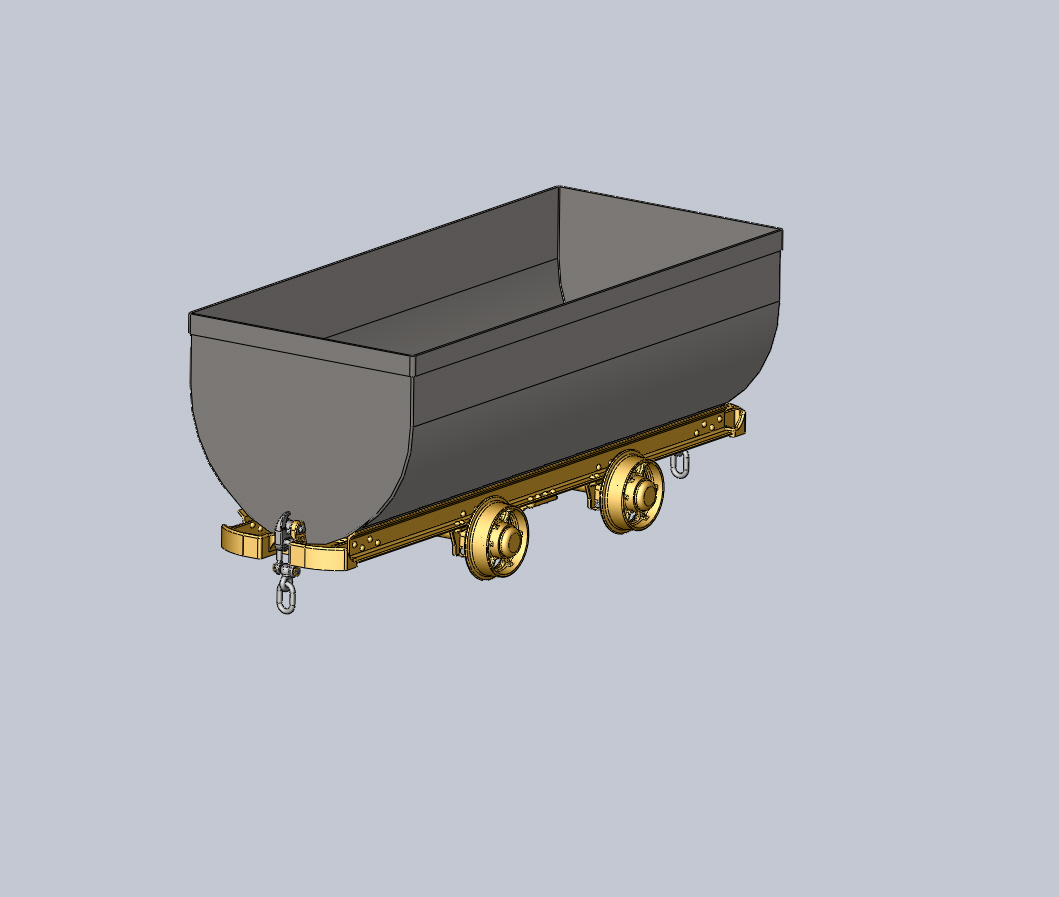

Вагонетка шахтная УВГ-3.3 Вагонетка шахтная УВГ-3.3
Вагонеки шахтные грузовые с глухим кузовом типа УВГ применяются на предприятиях горнодобывающей промышленности, предназначены для транспортирования горной массы по подземным откаточным выработкам и на промышленных площадках шахт. Разгрузка шахтных вагонеток с глухим кузовом осуществляется круговыми опрокидывателями.
Номинальная вместимость, V м3 - 3,3
Максимальная грузоподъемность т - 6
Колея, S мм - 900 Длина, L мм - 3410 Ширина, В мм - 1320
Высота от головки рельса, В мм - 1300 Жесткая база, С мм - 1000
Диаметр колеса по ободу катания, Д мм - 350
Высота сцепки от оси до головки рельса, Н мм - 365
Масса не более кг - 1260

Состав: 3D сборка Язык документа

Софт: SolidWorks 13
