Флокулятор служит для введения в очищаемую воду растворов реагентов и их последующего смешения, с поддержанием оптимальных условий для осуществления реакции химических веществ с загрязнениями в стоках.
Сточная вода в напорном режиме подается на вход с заданным расходом. При движении воды по трубопроводу производится дозирование растворов реагентов и перемешивания воды с помощью статических мешалок на местах ввода воды и ввода реагента. При этом, мелкие взвеси объединяются в крупные частицы, а растворенные вещества преобразуются в минеральные.
Данный трубчатый флокулятор изготавливается в разборном варианте на фланцевых соединениях для обеспечения его периодической чистки.
Смеситель следует размещать в отапливаемом помещении с необходимыми проходами и зонами для обслуживания, в непосредственной близости от основного очистного оборудования.
.
- Главная -
- Чертежи -
- Промышленность -
- Инженерная Экология -
- Флокулятор
Флокулятор
0
1
437
12
0
80
Автор
Евгений
Савицкий
Дата
21.08.2020
Язык
Русский
Состав

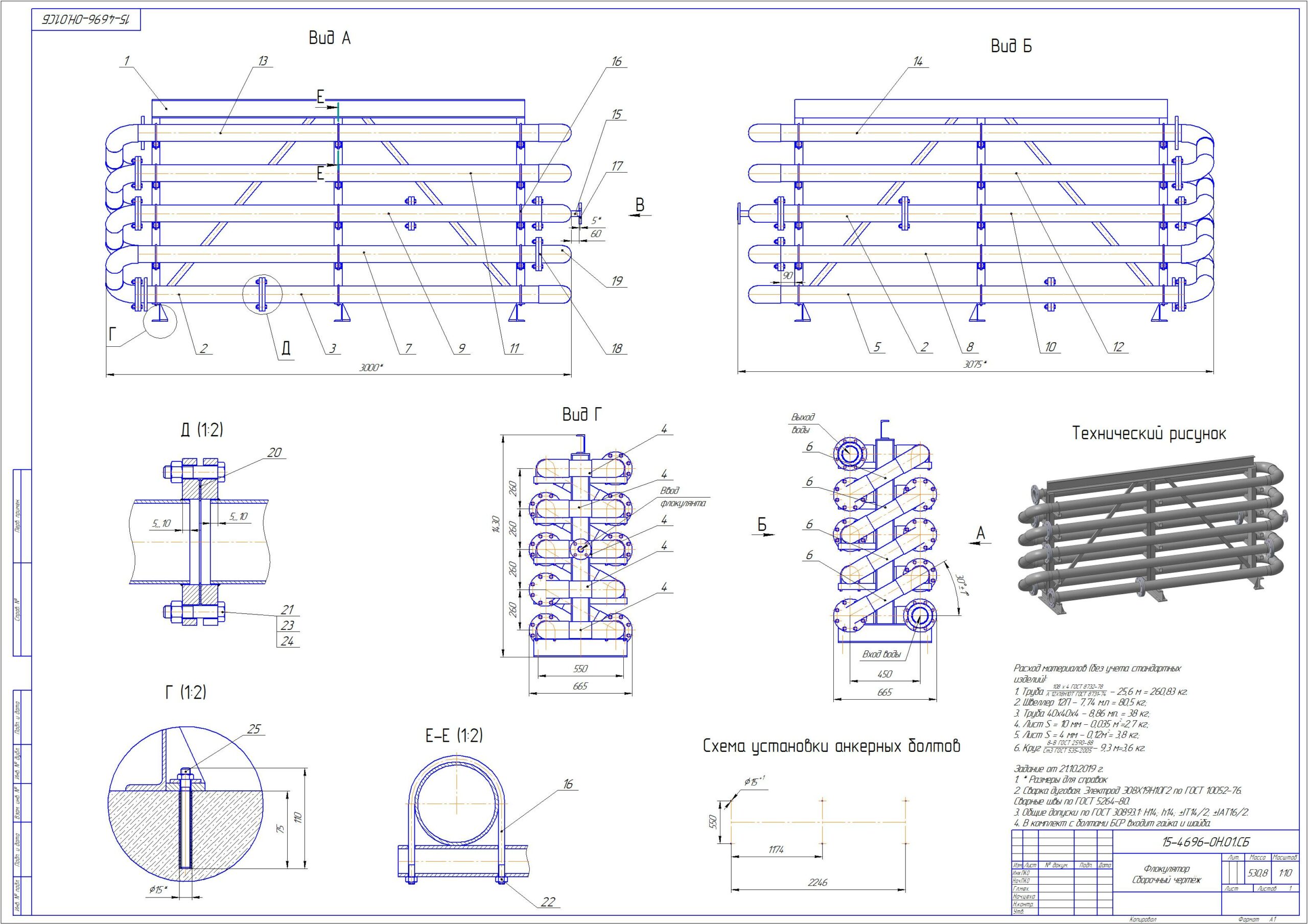

Сборочный чертёж, деталировка, 3D-модель
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Флотатор
-
-
Спецификация.cdw
-
отвод.m3d
-
Лопатка _ 15-4696-ОН.01.01.cdw
-
Спецификация Рама под флокулятор.cdw
-
Рама под флокулятор.m3d
-
Сборка.a3d
-
корпус мешалки.m3d
-
Статический миксер.jpg
-
Мешалка статическая.cdw
-
Сборочный чертёж флокулятор.cdw
-
Рама под флокулятор.jpg
-
Скоба.m3d
-
Рама под флокулятор Сборочный чертеж _ 15-4696-КМ.cdw
-
Скоба _ 15-4696-ОН.014.cdw
-
Кольцо _ 15-4696-ОН.01.02.cdw
-
Спецификация мешалка статическая.cdw
-
Статический миксер.a3d
-
Лопатка.m3d
-
