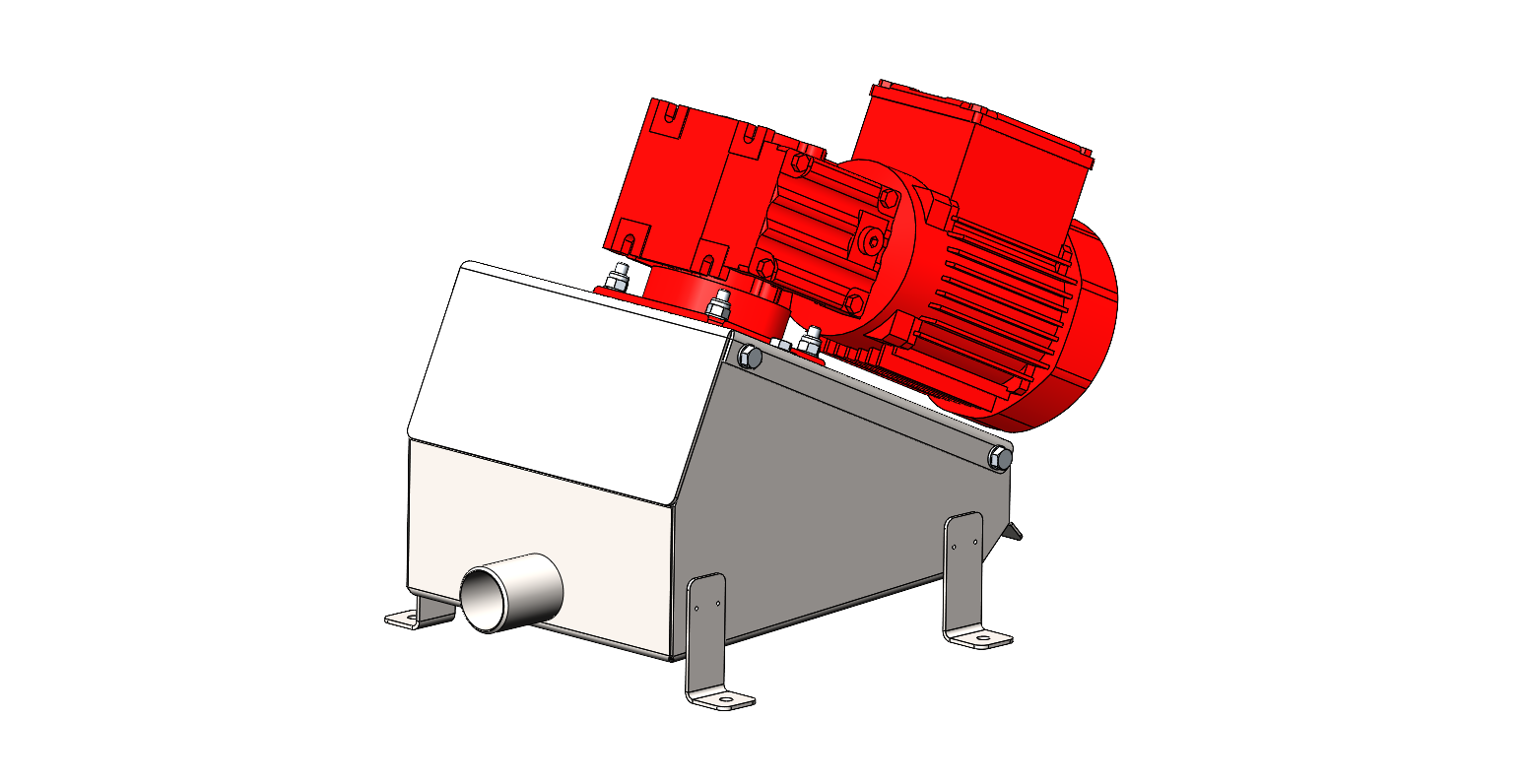

Скиммер ОМ-1

Скиммер ОМ-1
Скиммеры предназначены для удаления масло-, жиро-, и нефтепродуктов с поверхности сточных вод, промывных растворов и эмульсий. Используются для очистки ливневых стоков в металлургической и нефтяной промышленности, станкостроении, на железнодорожных и автотранспортных предприятиях.
ПРИНЦИП ДЕЙСТВИЯ:
Работа скиммера основана на принципе адгезии (прилипания) нефтепродуктов к поверхности коллектора – трубы.
Длина коллектора рассчитывается по площади и конфигурации очищаемой поверхности. Коллектор притягивает масляные или нефтяные частицы и, непрерывно двигаясь по поверхности жидкости, переносит их в маслоприемную емкость.
Циркуляция поверхностного слоя, вызываемая движением коллектора предотвращает скопление жировых и масляных веществ в углах очищаемого резервуара. Скиммер обеспечивает очистку поверхности жидкости от масло-, жиро-, и нефтепродуктов.

Сеть - 220/380
Мощность - 0,09 кВт
Производительность - 2 - 30 л/час.

Модель представляет из себя переработанную конструкцию существующих аналогов.
Рабочий орган не моделирован.

Состав: 3D Сборка

Софт: SolidWorks 2020

Файлы:

Скиммер ОМ-1/

Скиммер ОМ-1/!Библиотека/

Скиммер ОМ-1/!Библиотека/1_Стандартные/

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Thumbs.db

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M10x20 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M10x25 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M10x30 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M10x60 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x25 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x30 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x35 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x40 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x45 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x70 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x80 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M12x90 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M20x25 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M20x70 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M20x80 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M4x10 A2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M5х12 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M5х15 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M5х20 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M8x20 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M8x25 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт M8x30 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М16х30 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М16х35 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М16х55 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М16х65 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М16х75 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6x20 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6x25 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6х10 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6х12 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6х25 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6х40 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6х50 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6х55 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Болты/Болт М6х65 А2 DIN 933.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Thumbs.db

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка M10 А2 DIN 985.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка M12 А2 DIN 985.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка M16 А2 DIN 985.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка M16 А2 ISO 4035.sldprt

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка M20 22H DIN 936.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка M20 А2 ISO 4035.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка M6 A2 DIN 6923.sldprt

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М10 A2 DIN 934.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М12 А2 ISO 4032.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М12 А2 ISO 7040.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М16 А2 DIN 934.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М20 А2 ISO 7040.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М24 ISO 4032.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М24 А2 ISO 4032.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М24 А2 ISO 7040.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М4 А2 DIN 934.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М5 А2 DIN 934.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М5 А2 DIN 985.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М6 А2 DIN 934.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М6 А2 DIN 985.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Гайки/Гайка М8 А2 DIN 985.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Thumbs.db

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба 13 А2 DIN 9021.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба 17 А2 DIN 9021.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба 22 А2 DIN 9021.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба 26 А2 DIN 9021.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба 5.3 A2 DIN 9021.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба 6.4 A2 DIN 9021.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 10.5 A2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 13 А2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 17 А2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 21 А2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 27 А2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 4.3 A2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 5.3 A2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 6.4 A2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба A 8.4 A2 DIN 125.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба пластиковая 6.4 DIN 9021.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 10 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 12 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 12А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 16 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 20 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 4 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 5 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 6 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/1_Стандартные/Шайбы/Шайба стопорная 8 А2 DIN 128.SLDPRT

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/VARVEL - RS M RS 28 PC 49 56 B14-G AC 14 none MT 0,09 kW 56 B4 B14 X2/

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/VARVEL - RS M RS 28 PC 49 56 B14-G AC 14 none MT 0,09 kW 56 B4 B14 X2/designation.txt

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/VARVEL - RS M RS 28 PC 49 56 B14-G AC 14 none MT 0,09 kW 56 B4 B14 X2/VARVEL - RS M RS 28 PC 49 56 B14-G AC 14 none MT 0,09 kW 56 B4 B14 X2.SLDPRT

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/VARVEL - RS M RS 28 PC 49 56 B14-G AC 14 none MT 0,09 kW 56 B4 B14 X2/_M_RS_28_PC_49_56_B14-G_AC_14__none____MT_0,09_kW_56_B4_B14_X2.3d.stp

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм/

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм.pdf

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм.SLDPRT

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм.stp

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Мотор-редуктор/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм/WF10DR2S56MR4_29об.мин_0,09кВт_215Нм.xlsx

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Ниппель приварной G1 AISI304.SLDPRT

Скиммер ОМ-1/!Библиотека/3_Прочие изделия/Сопло керамическое (12.5 мм) для TIG-горелок №8.SLDPRT

Скиммер ОМ-1/!Библиотека/Thumbs.db

Скиммер ОМ-1/Марка трубки-коллектора (SOFT POLYURETHANE).jpg

Скиммер ОМ-1/ОМ-1.00.00.00СБ_Отделитель масла/

Скиммер ОМ-1/ОМ-1.00.00.00СБ_Отделитель масла/ОМ-1.00.00.00СБ_Отделитель масла.SLDASM

Скиммер ОМ-1/ОМ-1.00.00.00СБ_Отделитель масла/ОМ-1.00.00.01_Шайба.SLDPRT

Скиммер ОМ-1/ОМ-1.01.00.00СБ_Корпус/

Скиммер ОМ-1/ОМ-1.01.00.00СБ_Корпус/ОМ-1.01.00.00СБ_Корпус.SLDASM

Скиммер ОМ-1/ОМ-1.01.00.00СБ_Корпус/ОМ-1.01.00.01_Лоток.SLDPRT

Скиммер ОМ-1/ОМ-1.01.00.00СБ_Корпус/ОМ-1.01.00.02_Опора.SLDPRT

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/ОМ-1.02.00.00СБ_Крышка в сборе.SLDASM

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/ОМ-1.02.00.01_Нож.SLDPRT

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/ОМ-1.02.01.00СБ_Крышка/

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/ОМ-1.02.01.00СБ_Крышка/ОМ-1.02.01.00СБ_Крышка.SLDASM

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/ОМ-1.02.01.00СБ_Крышка/ОМ-1.02.01.01_Панель.SLDPRT

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/ОМ-1.02.01.00СБ_Крышка/ОМ-1.02.01.02_Упор.SLDPRT

Скиммер ОМ-1/ОМ-1.02.00.00СБ_Крышка в сборе/ОМ-1.02.01.00СБ_Крышка/ОМ-1.02.01.03_Нож.SLDPRT

Скиммер ОМ-1/ОМ-1.03.00.00СБ_Ролик в сборе/

Скиммер ОМ-1/ОМ-1.03.00.00СБ_Ролик в сборе/ОМ-1.03.00.00СБ_Ролик в сборе.SLDASM

Скиммер ОМ-1/ОМ-1.03.00.00СБ_Ролик в сборе/ОМ-1.03.00.01_Пластина.SLDPRT

Скиммер ОМ-1/ОМ-1.03.00.00СБ_Ролик в сборе/ОМ-1.03.01.00СБ_Ролик/

Скиммер ОМ-1/ОМ-1.03.00.00СБ_Ролик в сборе/ОМ-1.03.01.00СБ_Ролик/ОМ-1.03.01.00СБ_Ролик.SLDASM

Скиммер ОМ-1/ОМ-1.03.00.00СБ_Ролик в сборе/ОМ-1.03.01.00СБ_Ролик/ОМ-1.03.01.01_Диск.SLDPRT

Скиммер ОМ-1/ОМ-1.03.00.00СБ_Ролик в сборе/ОМ-1.03.01.00СБ_Ролик/ОМ-1.03.01.02_Вал.SLDPRT
