Дровокол гидравлический "Зевс-1"

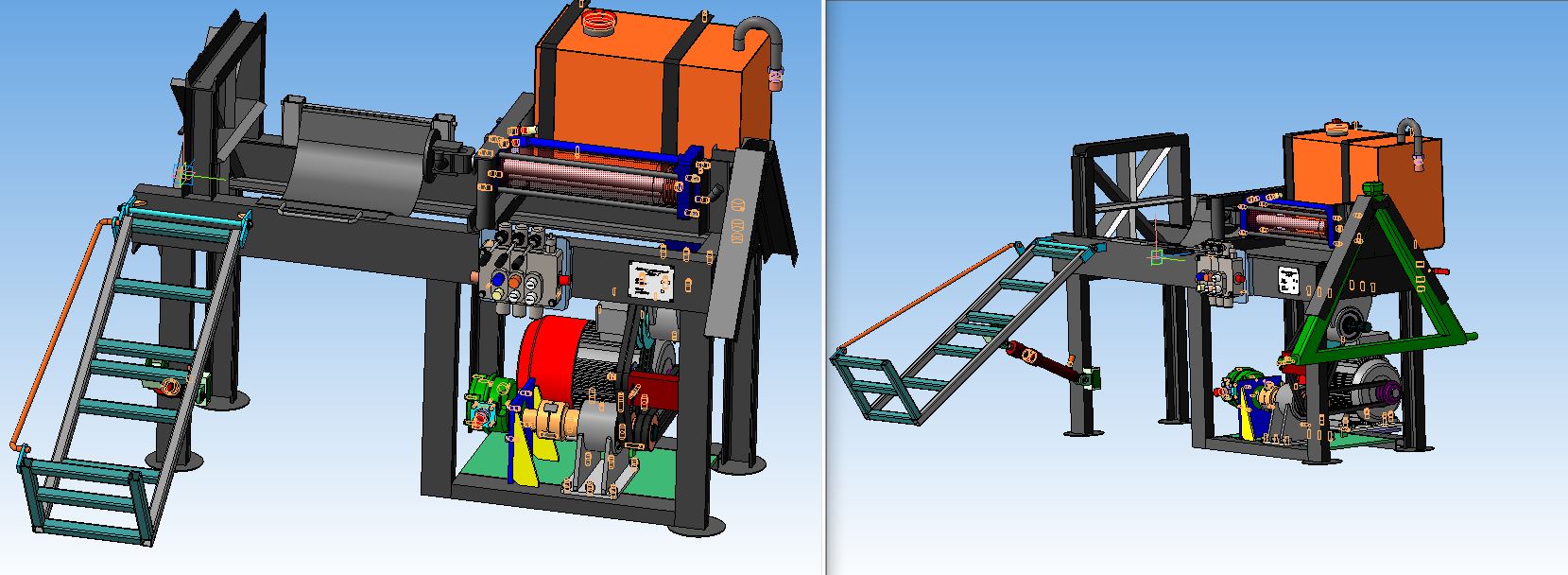

Дровокол универсальный "Зевс-1"- это установка предназначенна для колки дров гидравликой за один подход. Зевс-1 оснащен двумя видами привода: электрический( электродвигатель) и механический от ВОМ трактора. Максимальные габариты бревна длина 500мм диаметр 400 мм. Мощность электродвигателя 7,5 кВт, насос шестеренчатый НШ-32, гидрораспределитель Р3-80, объем гидробака 55 литров . Механический привод выполнен для трактора Т-40 с оборотами ВОМ 540 об/мин (для другого трактора необходимо изменять передаточное отношение на шкивах либо выставлять обороты в диапазоне от 400 до 600 об/мин). При использовании одного из приводов , ремни не используемого привода демонтировать. Установка оснащена платформой с гидравлическим подъемом для удобной загрузки бревна. РВД не прорисованы, но для правильного подключения на сборке обозначены одинаковыми цветами места установки РВД. Для механического привода планировалось установка транспортерной ленты для отвода дров от рабочих элементов конструкции(но увы!).Транспортировка через клин на навеске трактора.

Состав: 3D Сборка, деталировка Язык документа

Софт: КОМПАС-3D 16,1

Файлы:
Гидрораспределитель/Гидрораспределитель Р-80 3 секции.m3d
Гидроцилиндр 54-9-145/54-9-145 Гидроцилиндр.a3d
Гидроцилиндр 54-9-145/54-9-145.001 Кронштейн.m3d
Гидроцилиндр 54-9-145/54-9-145.002 Корпус.m3d
Гидроцилиндр 54-9-145/54-9-145.003 Шток.m3d
Гидроцилиндр 54-9-145/54-9-145.004 Кольцо.m3d
Гидроцилиндр 54-9-145/54-9-145.005 Гайка.m3d
Гидроцилиндр 54-9-145/54-9-145.006 Манжета.m3d
Гидроцилиндр 54-9-145/54-9-145.007 Кольцо.m3d
Гидроцилиндр 54-9-145/54-9-145.008 Штуцер.m3d
Дровокол Д100/~$ектродвигатель Siemens 1LE1002-1CB22-2AA4-Z D22.m3~
Дровокол Д100/Д100.00.000-01 Дровокол.a3d
Дровокол Д100/Д100.00.001 Швеллер.m3d
Дровокол Д100/Д100.00.002 Нога.m3d
Дровокол Д100/Д100.00.003 Подошва.m3d
Дровокол Д100/Д100.00.004 Балка.m3d
Дровокол Д100/Д100.00.005 Поперечина.m3d
Дровокол Д100/Д100.00.006 Стяжка.m3d
Дровокол Д100/Д100.00.007 Пластина.m3d
Дровокол Д100/Д100.00.008 Опора.m3d
Дровокол Д100/Д100.00.009 Палец.m3d
Дровокол Д100/Д100.00.011 Основание цилиндра.m3d
Дровокол Д100/Д100.00.012 Распорка.m3d
Дровокол Д100/Д100.00.013 Ограничитель.m3d
Дровокол Д100/Д100.00.014 Поперечена верхняя.m3d
Дровокол Д100/Д100.00.015 Блин.m3d
Дровокол Д100/Д100.00.016 Ухо.m3d
Дровокол Д100/Д100.00.017 Платик.m3d
Дровокол Д100/Д100.00.018 Основание ножа.m3d
Дровокол Д100/Д100.00.019 Упор.m3d
Дровокол Д100/Д100.00.021 Нож.m3d
Дровокол Д100/Д100.00.022 Нож.m3d
Дровокол Д100/Д100.00.023 Нож.m3d
Дровокол Д100/Д100.00.024 Стойка.m3d
Дровокол Д100/Д100.00.025 Ось.m3d
Дровокол Д100/Д100.00.026 Поддон.m3d
Дровокол Д100/Д100.00.027 Ручка.m3d
Дровокол Д100/Д100.00.028 Упор.m3d
Дровокол Д100/Д100.00.031 Шпилька.m3d
Дровокол Д100/Д100.00.035 Шкив электродвигателя.m3d
Дровокол Д100/Д100.00.036 Шкив насоса.m3d
Дровокол Д100/Д100.00.037 Шкив ВОМ.m3d
Дровокол Д100/Д100.00.038 Шпонка.m3d
Дровокол Д100/Д100.00.039 Вал ВОМ.m3d
Дровокол Д100/Д100.00.041 Полумуфта.m3d
Дровокол Д100/Д100.00.042 Полумуфта.m3d
Дровокол Д100/Д100.00.043 Вкладыш.m3d
Дровокол Д100/Д100.00.044 Шпонка.m3d
Дровокол Д100/Д100.00.045 Шпонка.m3d
Дровокол Д100/Д100.00.046 Шпонка.m3d
Дровокол Д100/Д100.00.047 Ось.m3d
Дровокол Д100/Д100.00.048 Табличка.m3d
Дровокол Д100/Д100.000.100 Опора.a3d
Дровокол Д100/Д100.01.000 Рама.a3d
Дровокол Д100/Д100.01.001 Уголок.m3d
Дровокол Д100/Д100.01.002 Уголок.m3d
Дровокол Д100/Д100.01.003 Пластина.m3d
Дровокол Д100/Д100.01.011 Кронштейн насоса.m3d
Дровокол Д100/Д100.01.012 Основание.m3d
Дровокол Д100/Д100.01.013 Плита.m3d
Дровокол Д100/Д100.01.014 Ребро.m3d
Дровокол Д100/Д100.01.015 Основание.m3d
Дровокол Д100/Д100.01.015 Ухо.m3d
Дровокол Д100/Д100.01.016 Кронштейн.m3d
Дровокол Д100/Д100.01.017 Косынка.m3d
Дровокол Д100/Д100.02.000 Бак.a3d
Дровокол Д100/Д100.02.001 Обечайка.m3d
Дровокол Д100/Д100.02.002 Стенка.m3d
Дровокол Д100/Д100.02.003 Стенка.m3d
Дровокол Д100/Д100.02.004 Горловина.m3d
Дровокол Д100/Д100.02.005 Крышка.m3d
Дровокол Д100/Д100.02.006 Колено.m3d
Дровокол Д100/Д100.02.007 Штуцер.m3d
Дровокол Д100/Д100.02.008 Трубка.m3d
Дровокол Д100/Д100.02.009 Штуцер.m3d
Дровокол Д100/Д100.02.010 Крышка.a3d
Дровокол Д100/Д100.02.011 Штуцер.m3d
Дровокол Д100/Д100.02.111 Платик.m3d
Дровокол Д100/Д100.03.000 Опора.a3d
Дровокол Д100/Д100.03.000-01 Опора.a3d
Дровокол Д100/Д100.03.001 Вал.m3d
Дровокол Д100/Д100.03.010 Корпус.a3d
Дровокол Д100/Д100.03.011 Втулка.m3d
Дровокол Д100/Д100.03.012 Стойка.m3d
Дровокол Д100/Д100.03.013 Основание.m3d
Дровокол Д100/Д100.03.020 Корпус.a3d
Дровокол Д100/Д100.03.021 Стойка.m3d
Дровокол Д100/Д100.04.000 Натяжитель ремня.a3d
Дровокол Д100/Д100.04.001 Полоса.m3d
Дровокол Д100/Д100.04.002 Полоса.m3d
Дровокол Д100/Д100.04.003 Полоса.m3d
Дровокол Д100/Д100.04.004 Ухо.m3d
Дровокол Д100/Д100.05.000 Натяжитель.a3d
Дровокол Д100/Д100.05.001 Стойка.m3d
Дровокол Д100/Д100.05.002 Кронштейн.m3d
Дровокол Д100/Д100.05.003 Шкив натяжителя.m3d
Дровокол Д100/Д100.05.004 Ось.m3d
Дровокол Д100/Д100.05.005 Пружина.m3d
Дровокол Д100/Д100.05.006 Ось.m3d
Дровокол Д100/Д100.06.000 Платформа.a3d
Дровокол Д100/Д100.06.001 Труба.m3d
Дровокол Д100/Д100.06.002 Поперечина.m3d
Дровокол Д100/Д100.06.003 Ухо.m3d
Дровокол Д100/Д100.06.010 Кронштейн.a3d
Дровокол Д100/Д100.06.011 Швеллер.m3d
Дровокол Д100/Д100.06.012 Ухо.m3d
Дровокол Д100/Д100.06.013 Стенка.m3d
Дровокол Д100/Д1006.004.0 Распорка.m3d
Дровокол Д100/К100 Клин.m3d
Дровокол Д100/Ремень длинный.m3d
Дровокол Д100/Ремень.m3d
Дровокол Д100/Электродвигатель Siemens 1LE1002-1CB22-2AA4-Z D22.m3d
Кран Ду25/Втулка резьбовая длинная.m3d
Кран Ду25/Втулка резьбовая.m3d
Кран Ду25/корпус.m3d
Кран Ду25/кран шаровый Ду25.a3d
Кран Ду25/рукоятка.m3d
Насос НШ32-3А/Втулка НШ.m3d
Насос НШ32-3А/НШ32-3А.a3d
Насос НШ32-3А/НШ32-А3.m3d
Цилиндр Ц100/Ц100.00.000 Цилиндр 100.a3d
Цилиндр Ц100/Ц100.00.001 Шток.m3d
Цилиндр Ц100/Ц100.00.002 Вилка.m3d
Цилиндр Ц100/Ц100.00.003 Основание.m3d
Цилиндр Ц100/Ц100.00.004 Основание нижнее.m3d
Цилиндр Ц100/Ц100.00.005 Поршень.m3d
Цилиндр Ц100/Ц100.00.006 Цилиндр.m3d
Цилиндр Ц100/Ц100.00.007 Шайба.m3d
Цилиндр Ц100/Ц100.00.008 Кольцо.m3d
Цилиндр Ц100/Ц100.00.009 Кольцо поршневое.m3d
Цилиндр Ц100/Ц100.00.011 Кольцо на шток.m3d
Цилиндр Ц100/Ц100.00.012 Трубка.m3d
Цилиндр Ц100/Ц100.00.013 Шпилька.m3d
Цилиндр Ц100/Ц100.00.014 Штуцер.m3d
Гидрораспределитель
Гидроцилиндр 54-9-145
Дровокол Д100
Кран Ду25
Насос НШ32-3А
Цилиндр Ц100
