Верстак столярный ВРСТ 6.000.000

Верстак столярный ВРСТ 6.000.000
Габариты:
Длина 2350 мм
Ширина 1165
Высота 900 мм

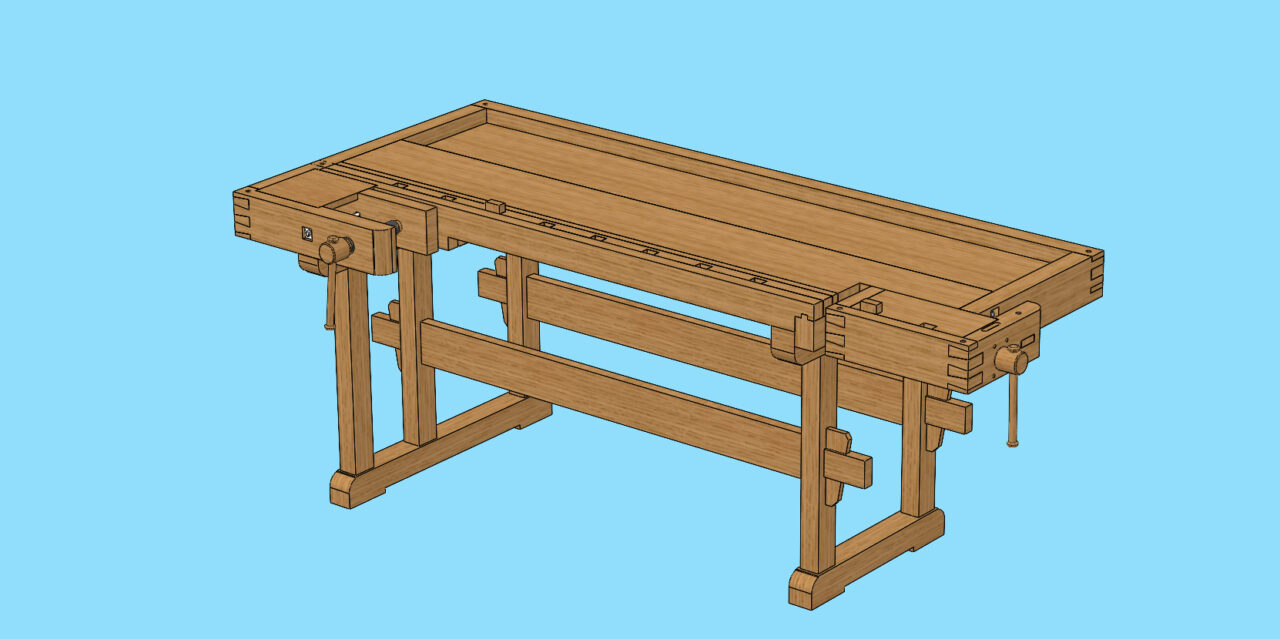

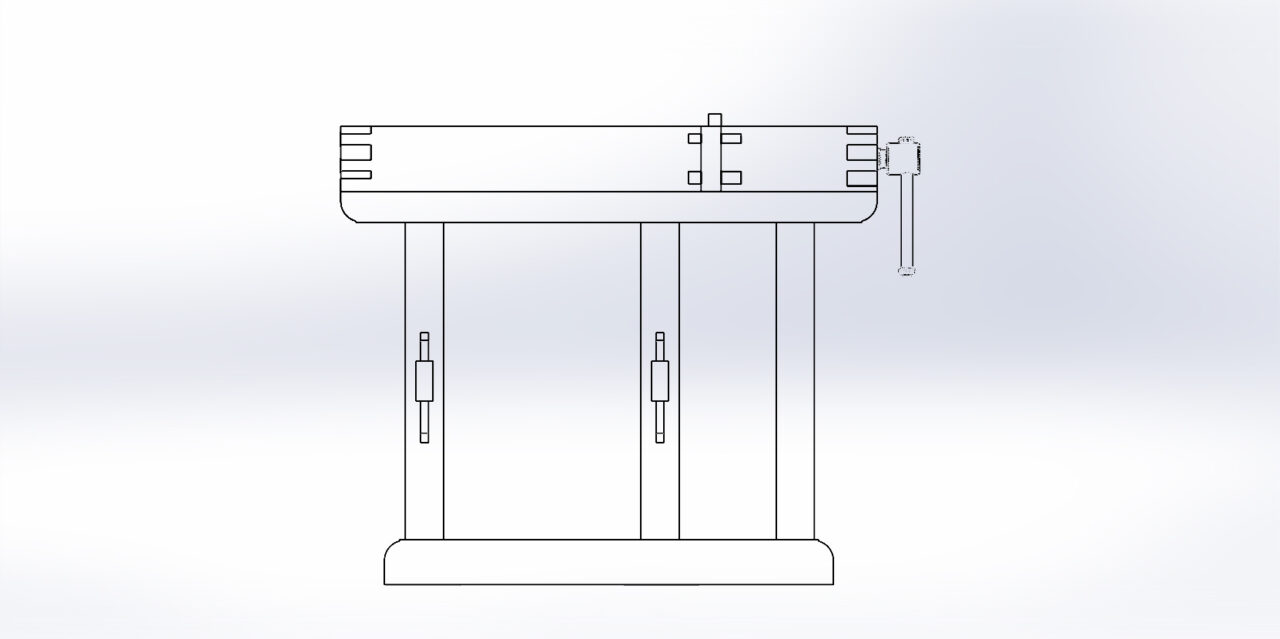

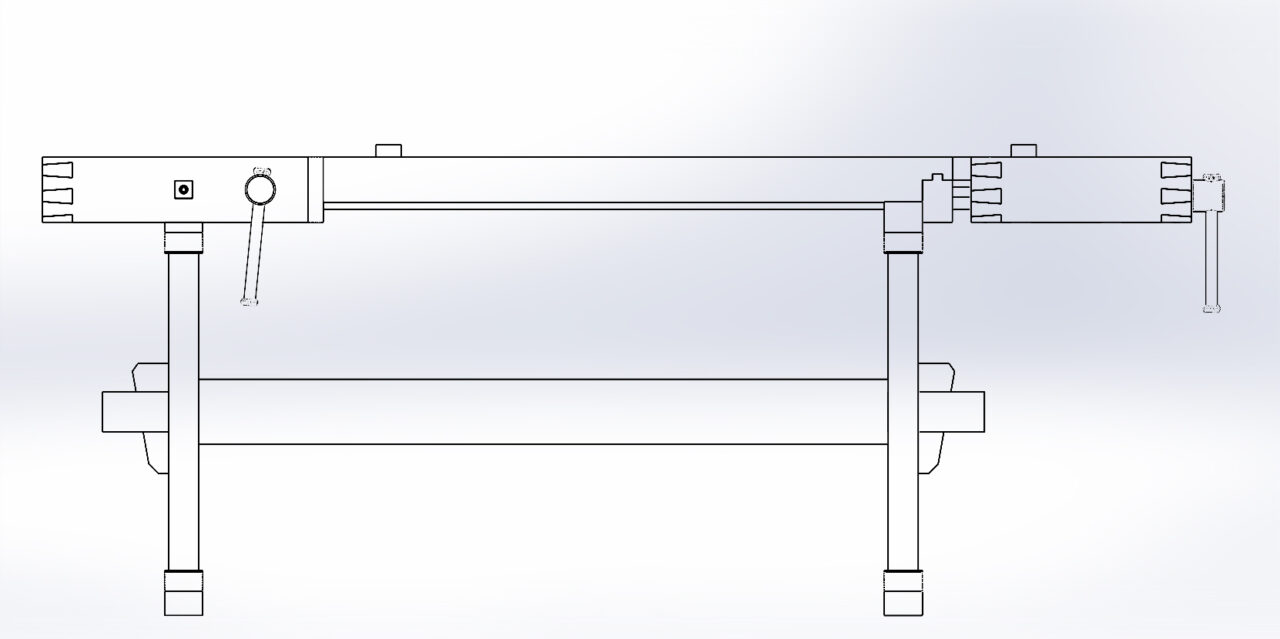

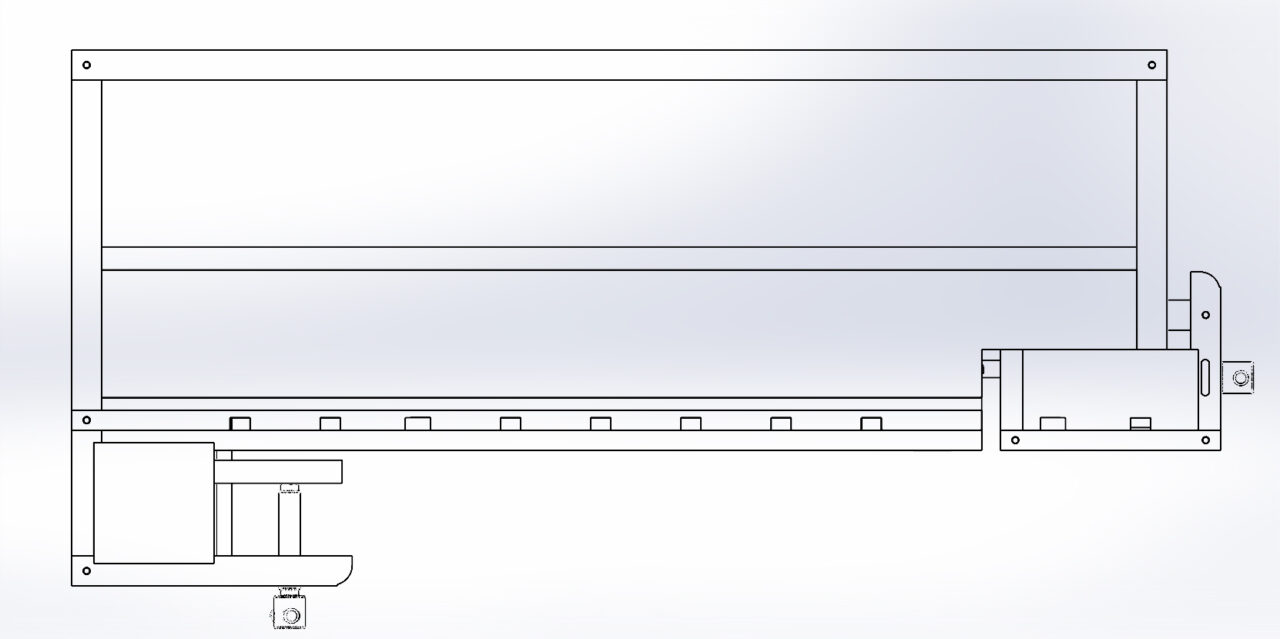

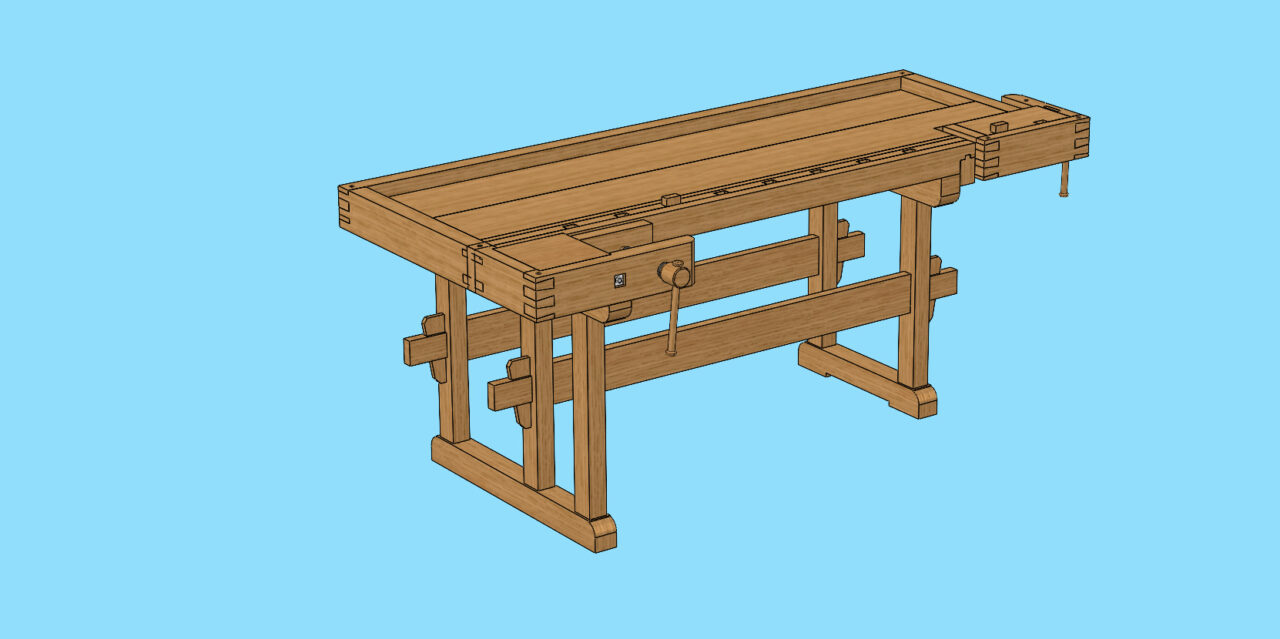

Проект представляет собой 3D модель классического столярного верстака, имеет статус эскизного проекта.
Подобными верстаками была оборудована наша школьная мастерская ещё в 60 годы прошлого столетия, а сам конструктив ещё гораздо древнее. Изделие отличается минимальным использованием металлических частей. В более древних вариантах металла видимо не было вовсе. Данный проект - один из многих вариантов подобных конструкций. Такие изделия давно и долго выпускались ( а может и выпускаются ещё ) в промышленных масштабах.
Обозначения и наименования, использованные в разработке, условны, приняты для удобства проектирования

3D Модели верстак столярный

Автор

Владимир Царегородцев

Дата

28.07.2025

Язык

Русский

Состав

3D сборки, детали

Софт

SolidWorks 2022 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ВРСТ 6.200.000 Столешница
- ВРСТ 6.200.000 СБ Столешница.SLDASM
- ВРСТ 6.210.000 Доска верстачная
  - ВРСТ 6.210.000 СБ Доска верстачная.SLDASM
  - ВРСТ 8.210.001 Доска.SLDPRT
  - ВРСТ 8.210.002 Доска.SLDPRT
  - ВРСТ 8.210.003 Доска.SLDPRT
- ВРСТ 6.220.000 Коробка тисов
  - 1.SLDASM
  - ВРСТ 6.220.000 СБ Коробка тисов.SLDASM
  - ВРСТ 6.220.000 СБКоробка тисов.SLDASM
  - ВРСТ 6.220.001 Брус.SLDPRT
  - ВРСТ 6.220.002 Рычаг.SLDPRT
  - ВРСТ 6.220.003 Губка тисов.SLDPRT
  - ВРСТ 6.220.004 Направляющая.SLDPRT
  - ВРСТ 6.220.005 Крышка.SLDPRT
  - ВРСТ 6.220.006 Брусок ходовой.SLDPRT
- ВРСТ 8.200.001 Доска.SLDPRT
- ВРСТ 8.200.002 Донце лотка.SLDPRT
- ВРСТ 8.200.003 Брус.SLDPRT
- ВРСТ 8.200.004 Эаделка.SLDPRT
- ВРСТ 8.200.005 Обвязка левая.SLDPRT
- ВРСТ 8.200.006 Обвязка правая.SLDPRT
- ВРСТ 8.200.007 Обвязка задняя.SLDPRT
- ВРСТ 8.200.008 Рычаг передних тисов.SLDPRT
- ВРСТ 8.200.009 Крышка передних тисов.SLDPRT
- ВРСТ 8.200.011 Щека передних тисов.SLDPRT
- ВРСТ 8.200.012 -01 Винт передних тисов.SLDPRT
- ВРСТ 8.200.012 Винт передних тисов.SLDPRT
- ВРСТ 8.200.013 Вороток.SLDPRT
- ВРСТ 8.200.014 Бобышка.SLDPRT
- ВРСТ 8.200.015 Шпилька М12х375 -01.SLDPRT
- ВРСТ 8.200.015 Шпилька М12х375.SLDPRT
- ВРСТ 8.200.016 Шайба 12.SLDPRT
- ВРСТ 8.200.017 Гайка М12.SLDPRT
- ВРСТ 8.200.018 -01 Винт боковых тисков.SLDPRT
- ВРСТ 8.200.018 Винт боковых тисков.SLDPRT
- ВРСТ 8.200.019 -01 Гайка тисов.SLDPRT
- ВРСТ 8.200.019 Гайка тисов.SLDPRT
- ВРСТ 8.200.021 Сухарь верхний.SLDPRT
- ВРСТ 8.200.021 Сухарь.SLDPRT
- ВРСТ 8.200.022 Сухарь нижний.SLDPRT
- ВРСТ 8.200.023 Шпилька М12х200-01.SLDPRT
- ВРСТ 8.200.023 Шпилька М12х200.SLDPRT
- ВРСТ 8.200.024 Губка столешницы.SLDPRT
- ВРСТ 8.200.025 Упор.SLDPRT
- ВРСТ 8.200.041 Нагель 10х60.SLDPRT
- ВРСТ 8.200.042 Нагель 10х40.SLDPRT
- ВРСТ 8.200.043 Нагель 14х130.SLDPRT
- ВРСТ 8.200.044 Нагель 14х84SLDPRT.SLDPRT
ВРСТ 6.100.000 Станина
- ВРСТ 6.100.000 СБ Станина.SLDASM
- ВРСТ 8.100.001 Подошва правая.SLDPRT
- ВРСТ 8.100.002 Подошва левая.SLDPRT
- ВРСТ 8.100.003 Ножка.SLDPRT
- ВРСТ 8.100.004 Ножка.SLDPRT
- ВРСТ 8.100.005 Царга.SLDPRT
- ВРСТ 8.100.006 Полка правая.SLDPRT
- ВРСТ 8.100.007 Полка левая.SLDPRT
- ВРСТ 8.100.008 Клин.SLDPRT
ВРСТ 6.000.000 СБ Верстак столярный.SLDASM
ВРСТ Верстак столярный.STEP
