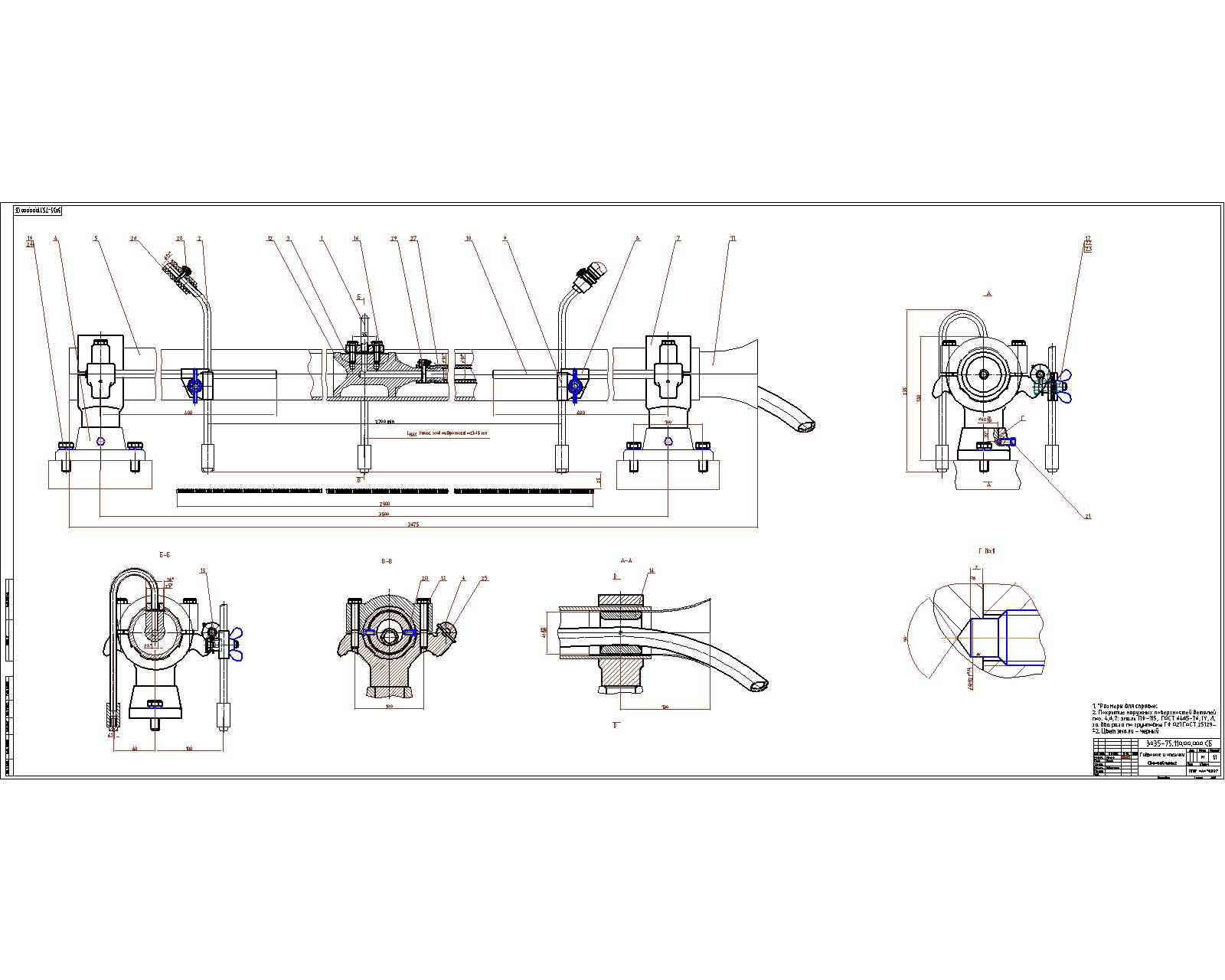

Гидронож - предназначен для отрезки листа сырой целлюлозы. Гидронож представляет собой механизм на котором смонтированы две форсунки (отсечки см. чертеж), к которым подается под давлением вода, которая через сопла струей отрезает полотно сырой целлюлозы идущей по конвейеру. На механизме имеется размерная шкала необходимая установки требуемого размера отреза полотна листа целлюлозы.
Технические характеристики
Ширина полотна макулатуры B=2900 мм.
Максимальный ход гидронажа Lmax= 2365 мм
Гидронож
