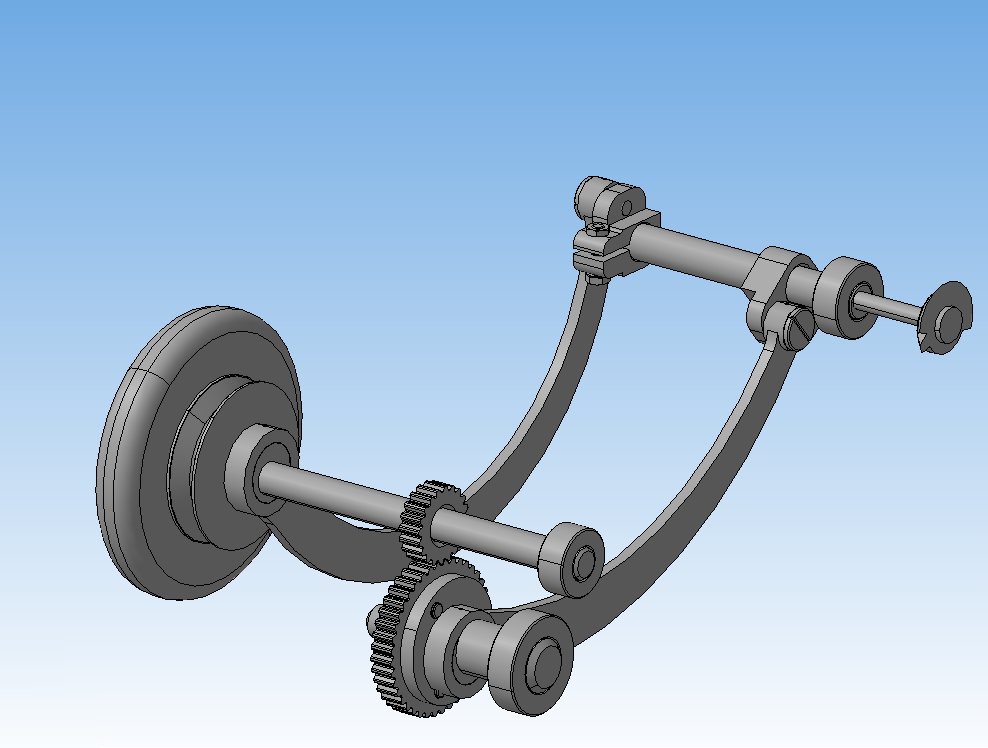

Механизм выдавливателя машины 85 класса

Специальное устройство машины, как и всех подшивочных машин, образующих потайную строчку, является механизм, так называемого выдавливателя или выгибателя материала, который выдавливает материал через прорез игольной пластинки и соответствующим образом выгибает его для прокола иглой.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Промышленность / Лёгкая промышленность / Механизм выдавливателя машины 85 класса

втулка.m3d
втулка2.m3d
втулка3.m3d
выдавливатель.m3d
главный вал.m3d
колесо зубчатое.m3d
коромысло.m3d
коромысло2.m3d
ось.m3d
палец.m3d
Сборка.a3d
шатун.m3d
шатун2.m3d
шестерня.m3d
шкив.m3d
эксцентрик.m3d
hex screw gradeab_iso_ISO 4017 - M4 x 16-S.m3d
hex screw gradeab_iso_ISO 4017 - M4 x 20-S.m3d
hex thin nut chamfered gradeab_iso_Hexagon Thin Nut ISO - 4035 - M4 - S.m3d
slotted cheese head screw_iso_ISO 1207 - M5 x 6 --- 6S.m3d
slotted set screw flat point_iso_ISO 4766 - M1.2 x 2-N.m3d
slotted set screw flat point_iso_ISO 4766 - M1.2 x 2-S.m3d
slotted set screw flat point_iso_ISO 4766 - M1.2 x 4-S.m3d
slotted set screw flat point_iso_ISO 4766 - M4 x 16-S.m3d
вал выдавливателя.m3d
