Конструктивная разработка механизма отклонения иглы машины 75 класса

Швейная машина 75А класса ПМЗ предназначена для выполнения зигзагообразной строчки двухниточным челночным стежком, отличительной особенностью которой является получение зигзагообразной челночной строчки за три прокола иглы при одном направлении.

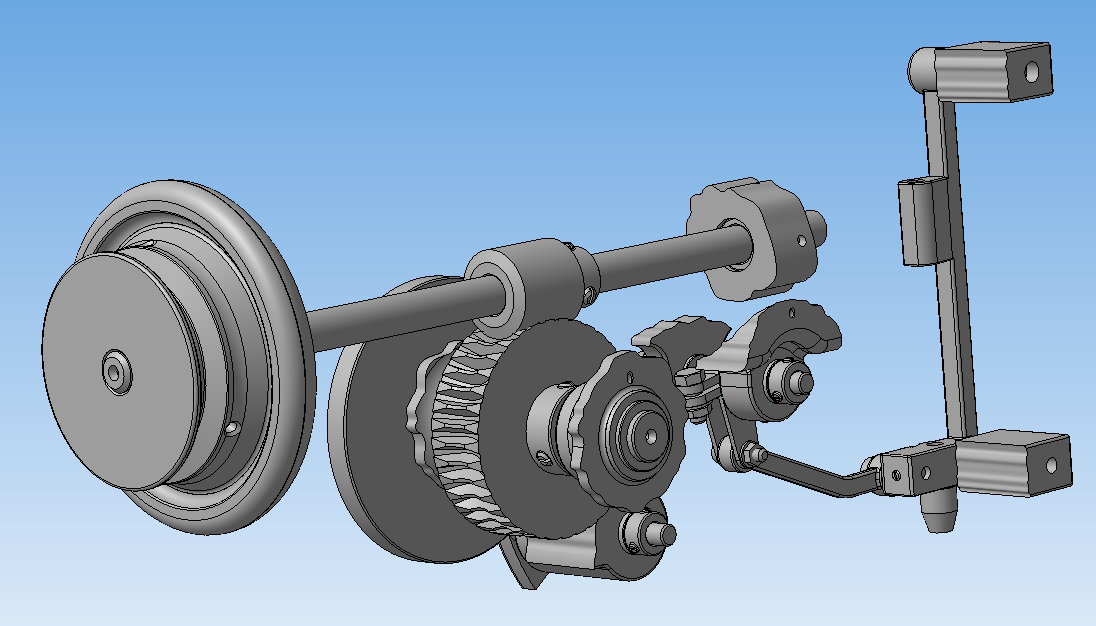

Особенностью конструкции швейной машины 75А класса является устройство механизма отклонения иглы. На главном валу винтами закреплён червяк, который передаёт движение червячному колесу, закреплённому на валике, который вращается во втулках, запрессованных в корпус машины. На переднем конце этого валика установлен копирный диск, в паз которого вставлен палец с роликом. Палец соединён жёстко с рычагом, а ось рычага вращается во втулках вставленных в корпус машины.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Промышленность / Лёгкая промышленность / Конструктивная разработка механизма отклонения иглы машины 75 класса

Детали 3D\001 - Втулка.log
Детали 3D\001 - Втулка.m3d
Детали 3D\002 - Корпус.m3d
Детали 3D\003 - Винт Установочный.m3d
Детали 3D\004 - Втулка.m3d
Детали 3D\005 - Корпус.m3d
Детали 3D\006 - Винт Установочный.m3d
Детали 3D\007 - Втулка.m3d
Детали 3D\008 - Корпус.m3d
Детали 3D\009 - Винт Установочный.m3d
Детали 3D\010 - Втулка.m3d
Детали 3D\011 - Корпус.m3d
Детали 3D\012 - Винт Установочный.m3d
Детали 3D\013 - Ось.m3d
Детали 3D\014 - Червячное Колесо.m3d
Детали 3D\015 - Главный Вал.m3d
Детали 3D\016 - Червяк.m3d
Детали 3D\017 - Шкив-маховик.m3d
Детали 3D\018 - Винт Установочный.m3d
Детали 3D\019 - Винт Установочный.m3d
Детали 3D\020 - Винт Установочный.m3d
Детали 3D\021 - Винт Установочный.m3d
Детали 3D\022 - Винт Установочный.m3d
Детали 3D\023 - Винт Установочный.m3d
Детали 3D\024 - Копир.m3d
Детали 3D\025 - Винт Установочный.m3d
Детали 3D\026 - Винт Установочный.m3d
Детали 3D\027 - Втулка.m3d
Детали 3D\028 - Корпус.m3d
Детали 3D\029 - Винт Установочный.m3d
⠫ 3D\030 - ⥫ ( ).m3d
⠫ 3D\030 - ⥫ (᫥ ).m3d
⠫ 3D\031 - ( ).m3d
⠫ 3D\031 - (᫥ ).m3d
Детали 3D\032 - Ось
Детали 3D\032 - Ось
Детали 3D\033 - Штифт.m3d
Детали 3D\034 - Ролик.m3d
Детали 3D\035 - Ограничитель.m3d
Детали 3D\036 - Шайба.m3d
Детали 3D\037 - Винт.m3d
Детали 3D\038 - Ползун.m3d
Детали 3D\039 - Ограничитель.m3d
Детали 3D\040 - Шайба.m3d
Детали 3D\041 - Винт.m3d
Детали 3D\042 - Шарнирная насадка.m3d
Детали 3D\043 - Рычаг.m3d
Детали 3D\044 - Шайба.m3d
Детали 3D\045 - Гайка-барашек.m3d
Детали 3D\046 - Втулка.m3d
Детали 3D\047 - Корпус.m3d
Детали 3D\048 - Винт Установочный.m3d
Детали 3D\049 - Втулка.m3d
Детали 3D\050 - Корпус.m3d
Детали 3D\051 - Винт Установочный.m3d
Детали 3D\052 - Рычаг
Детали 3D\052 - Рычаг
Детали 3D\053 - Ось
Детали 3D\053 - Ось
Детали 3D\054 - Штифт.m3d
Детали 3D\055 - Клеммовый рычаг.m3d
Детали 3D\056 - Рычаг.m3d
Детали 3D\057 - Шарнирная насадка.m3d
Детали 3D\058 - Винт.m3d
Детали 3D\059 - Шайба.m3d
Детали 3D\060 - Гайка.m3d
Детали 3D\061 - Шарнирный Винт.m3d
Детали 3D\062 - Гайка.m3d
Детали 3D\063 - Ось.m3d
Детали 3D\064 - Рамка Отклонения.m3d
Детали 3D\065 - Шайба.m3d
Детали 3D\066 - Корпус.m3d
Детали 3D\067 - Ось.m3d
Детали 3D\068 - Шайба.m3d
Детали 3D\069 - Корпус.m3d
Детали 3D\070 - Винт Установочный.m3d
Детали 3D\071 - Винт Установочный.m3d
Детали 3D\072 - Эксцентричный шарнир.m3d
Детали 3D\073 - Винт Установочный.m3d
Детали 3D\074 - Болт.m3d
Детали 3D\075 - Шайба.m3d
Детали 3D\076 - Гайка.m3d
Детали 3D\077 - Стопор.m3d
Детали 3D\078 - Винт Установочный.m3d
Детали 3D\079 - Винт Установочный.m3d
Детали 3D\080 - Стопор.m3d
Детали 3D\081 - Винт Установочный.m3d
Детали 3D\082 - Винт Установочный.m3d
Сборки 3D\Сборка Механизма.a3d
Детали 3D
Сборки 3D
