Технологическое назначение механизма отклонения иглы вдоль строчки – обеспечить стачивание материалов без смещения нижнего слоя относительно верхнего посредством отклонения иглы, находящейся в материале, для перемещения материалов вместе с зубчатой рейкой
Кинематическое назначение механизма – преобразовать вращение главного вала в возвратно-вращательное движение рамки с направляющими отверстиями для игловодителя.
- Главная -
- Чертежи -
- Промышленность -
- Лёгкая промышленность -
- Механизм отклонения иглы машины беспосадочного шва (262 класс)

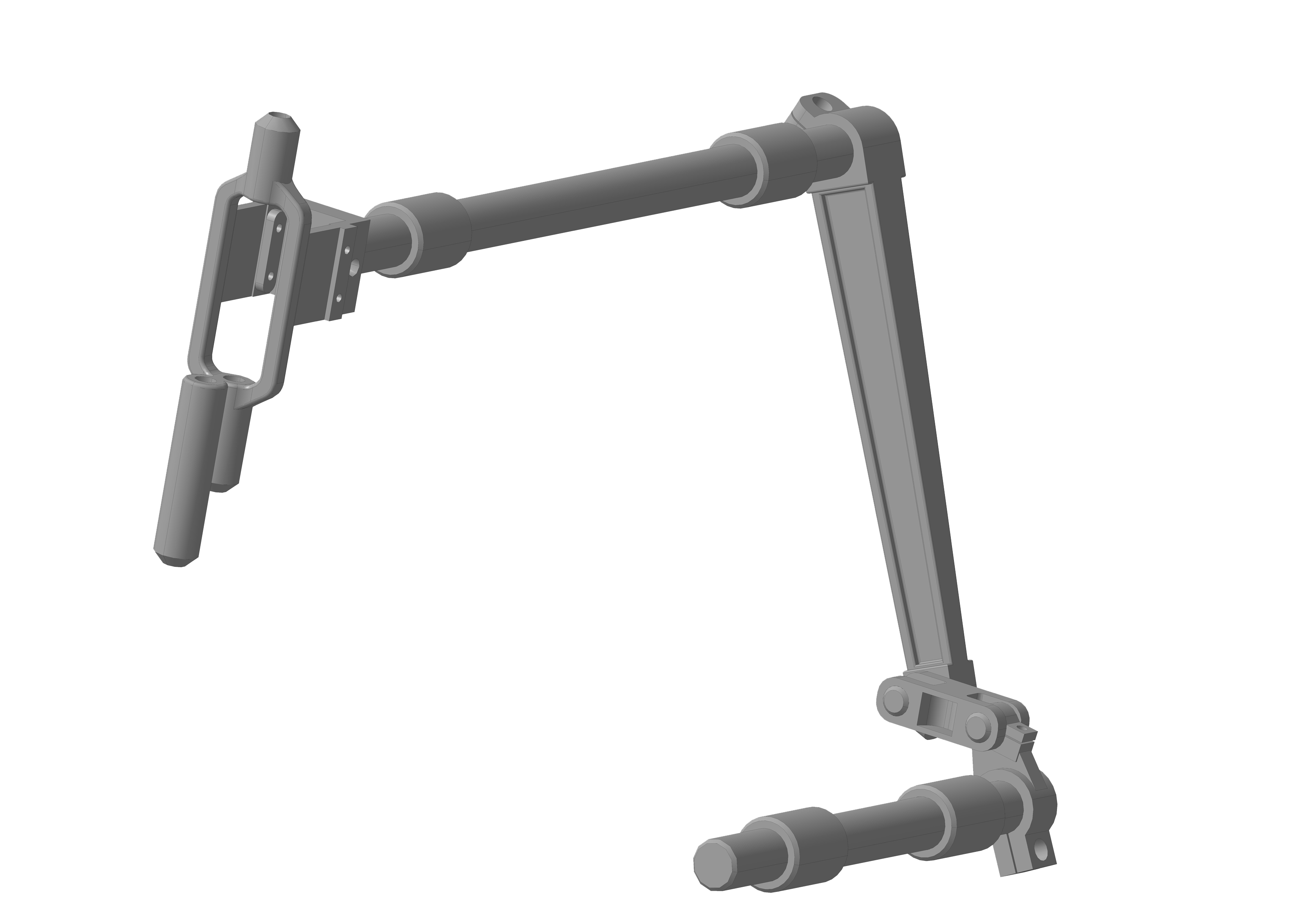

Механизм отклонения иглы машины беспосадочного шва (262 класс)
0
117
941
0
0
30
Сообщить о проблеме
Автор
Болвар Фондрагон
Дата
24.08.2016
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 13
Как открыть?
Отзывов пока нет
Содержимое архива
-
Механизм.a3d
-
вал верхний.m3d
-
вал нижний.m3d
-
вилка.m3d
-
втулка.m3d
-
игловодитель.m3d
-
клемма.m3d
-
направляющая ползуна.m3d
-
ось вилки.m3d
-
ось вилки 2.m3d
-
шатун.m3d
