Механизм иглы машины 202 класса

Технологическое назначение – провести петлю игольной нити сквозь обрабатываемые материалы и образовать петлю напуска.
Кинематическое назначение – преобразовать вращение главного вала в возвратно-поступательное движение иглы.
Технологическое назначение – подать необходимую длинуигольной нити в челночный комплект для обвода ее вокруг шпуледержателя, резко извлечь эту петлю из челночного комплекта, затянуть стежок и снять следующую порцию игольной нити с бобины.
Кинематическое назначение – преобразовать вращение главного вала в движение глазка нитепритягивателя с требуемыми кинематическими параметрами.

Состав: Габаритная 3D сборка Язык документа

Софт: КОМПАС-3D 10

Файлы:

Каталог / Промышленность / Лёгкая промышленность / Механизм иглы машины 202 класса

Камень 1.m3d
Кривошип п.m3d
Маховик.m3d
Нитепритягиватель.m3d
Палец.m3d

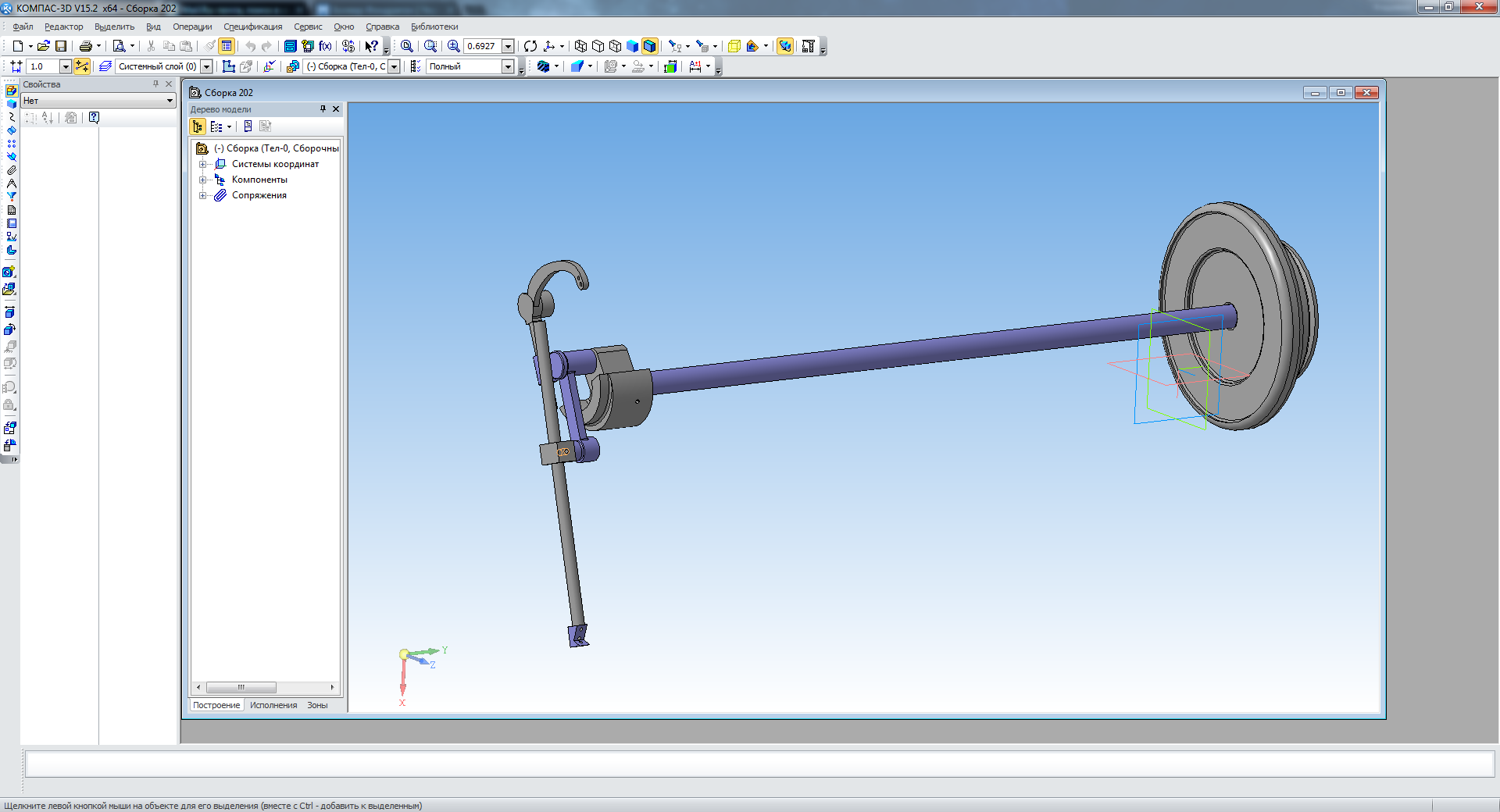

Сборка 202.a3d
хомут.m3d
шатун.m3d
Главный.m3d
Деталь.m3d
Игловодитель.m3d
