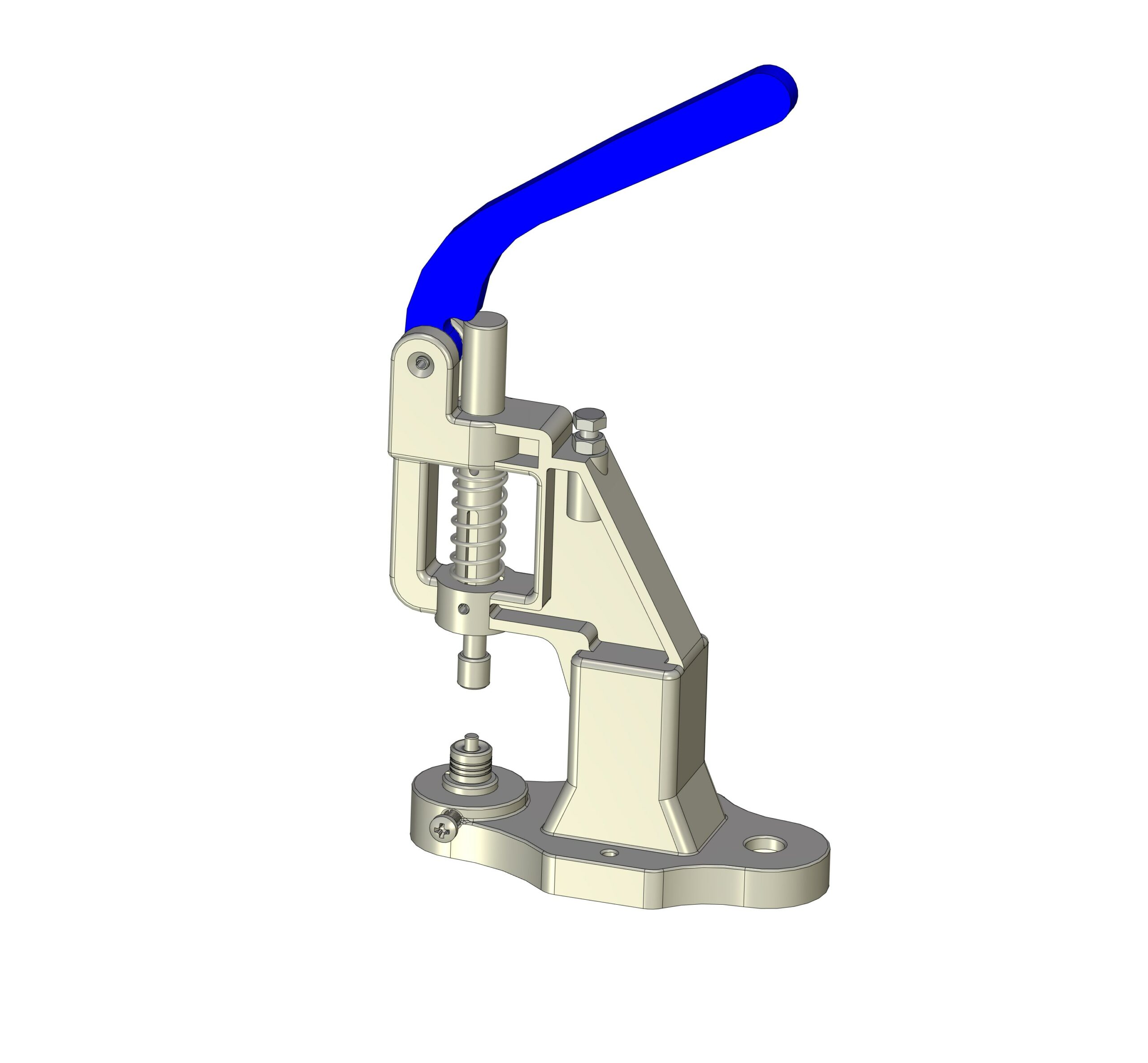

Пресс универсальный ручной для швейной фурнитуры

3д модель и комплект чертежей для Пресса универсальный ручной для швейной фурнитуры. Применяется для установки кнопок, люверсов и другой швейной фурнитуры.

Технические характеристик
1. Габаритные размеры 198х92х377(240)
2. Ход рукояти 229 мм (68 град)
3. Ход штока - 29 мм
4. Редукция усилия - 8
5. Диаметр устанавливаемых люверсов - 10, 12 мм
6. Масса - 3,5 кг

Состав: 3D Сборка, Сборочный чертеж, Спецификация, Деталировка

Софт: T-FLEX CAD 17.0.85.0

Файлы:
3Д/
3Д/007 Насадка нижняя.grb
3Д/002 Ручка.grb
3Д/011 Корпус.grb
3Д/011 Корпус.dwg
3Д/012 Шток.dwg
3Д/001 Корпус.dwg
3Д/000 Ручной перфоратор для люверсов.dwg
3Д/000 Ручной перфоратор для люверсов.stp
3Д/001 Корпус.grb
3Д/002 Ручка.dwg
3Д/004 Втулка разрезная.dwg
3Д/012 Шток.grb
3Д/006 Насадка верхняя.grb
3Д/013 Пружина.dwg
3Д/000 Ручной перфоратор для люверсов.grb
3Д/003 Шток.grb
3Д/005 Пружина.dwg
3Д/004 Втулка разрезная.grb
3Д/000 монтажный.grb
3Д/013 Пружина.grb
3Д/005 Пружина.grb
3Д/007 Насадка нижняя.dwg
3Д/003 Шток.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
