Тележка-шпилька для противней ТШ-1

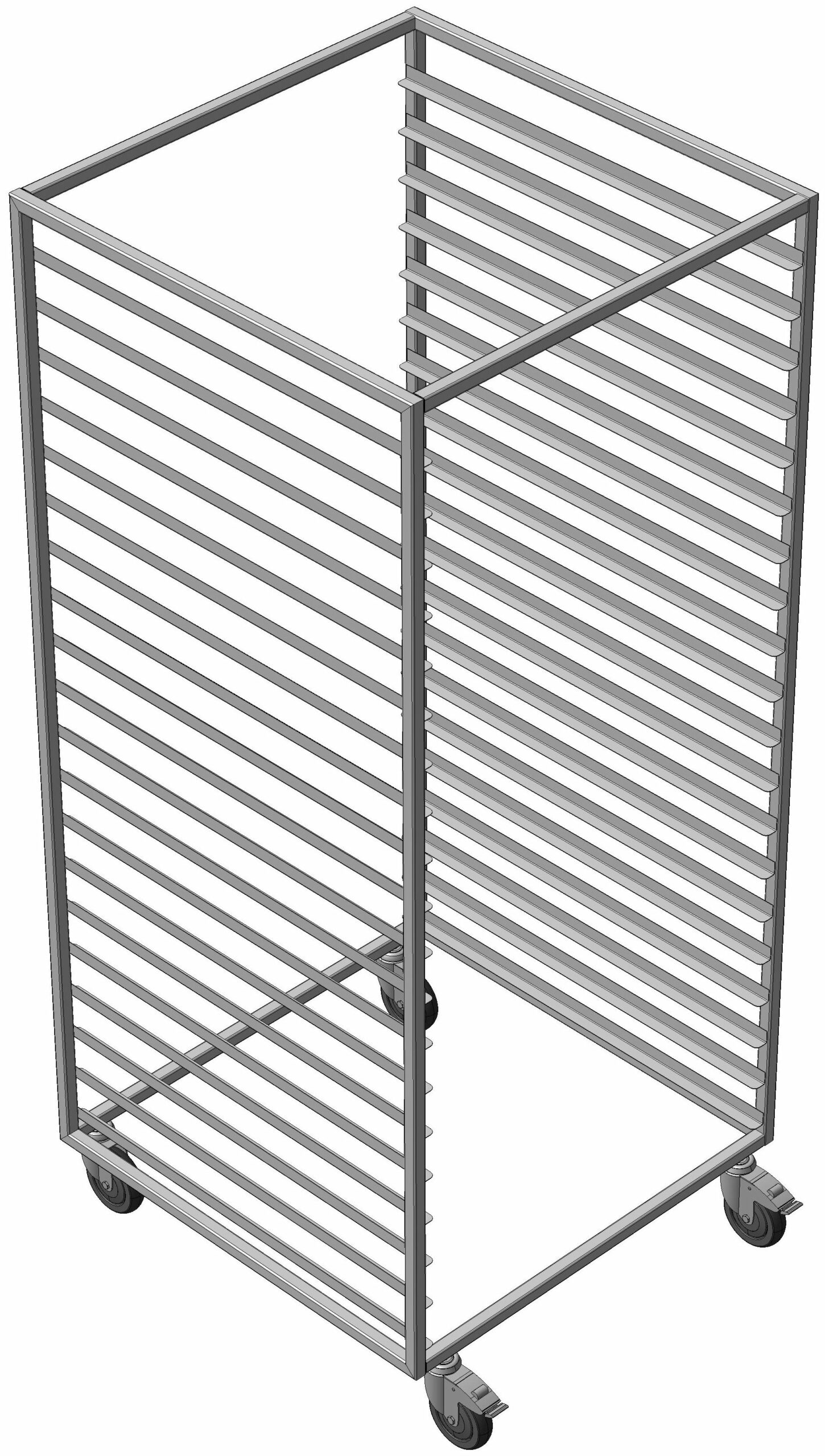

Тележка-шпилька ТШ-1 предназначена для транспортировки жарочных противней размерами 800х800 мм.
Материал тележки - нержавеющая сталь AISI 304. Количество ярусов для противней - 19. Расстояние между ярусами 88 мм. Тележка снабжена поворотными роликовыми опорами, две из которых с тормозом. Длина тележки 860 мм, ширина 860 мм, высота 2000 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Тележка-шпилька/
Тележка-шпилька/Колесо PJP 125-32-8.m3d
Тележка-шпилька/Кронштейн ролика 2470.m3d
Тележка-шпилька/Кронштейн ролика 2477.m3d
Тележка-шпилька/ПСФИ.713361.002 - Втулка.m3d
Тележка-шпилька/Ролик поворотный 2470 PJP 125 P30.a3d
Тележка-шпилька/Ролик поворотный с тормозом 2477 PJP 125 P30.a3d
Тележка-шпилька/ТШ-1 0.00 СБ - Тележка-шпилька.a3d
Тележка-шпилька/ТШ-1 0.10 СБ - Каркас.a3d
Тележка-шпилька/ТШ-1 0.11 - Стойка.m3d
Тележка-шпилька/ТШ-1 0.12 - Перекладина.m3d
Тележка-шпилька/ТШ-1 0.13 - Перекладина.m3d
Тележка-шпилька/ТШ-1 0.14 - Перекладина.m3d
Тележка-шпилька/ТШ-1 0.15 - Направляющая.m3d
