Дробилка солода

Курский государственный технический университет, кафедра машин и аппаратов пищевых производств, дисциплина - проектирование технологического оборудования, 2010 г.

Расчетная часть курсового проекта "Дробилка солода"

Назначение, техническая характеристика и описание конструкции вальцовой дробилки 1
Проектирование и расчет вальцовой дробилки 2
3.1.1. Расчет размеров вальца 2
3.1.2. Расчет усилия дробления 4
3.1.3. Выбор электродвигателя 4
3.1.4. Кинематический и силовой расчет привода 5
3.1.5. Расчет клиноременной передачи 7
3.1.6. Расчет вальцов 9
3.1.6.1 Расчет усилий на вальцы 10
3.1.6.2. Расчет диаметров вальцов 12
3.1.6.4. Расчет подшипников вальца 13
3.1.6.5. Расчет предохранительной пружины 15
3.1.7. Расчет шпоночных соединений 16



Технические характеристики вальцовой дробилки:
- производительность – 20 т/час
- мощность электродвигателей – 22 кВт
- частота вращения вальца - 2000 мин-1
- габаритные размеры – 1860х1205х1145 мм

Проектирование и расчет вальцовой дробилки

Исходные данные:
d – крупность исходного продукта – 6 (мм);
dп – крупность готового продукта – 0,3 (мм);
ρ – насыпная плотность – 800 (кг/м3);
σсм – разрушающее напряжение – 2,5 (МПа);
f – коэффициент трения материала о валец – 0,2.

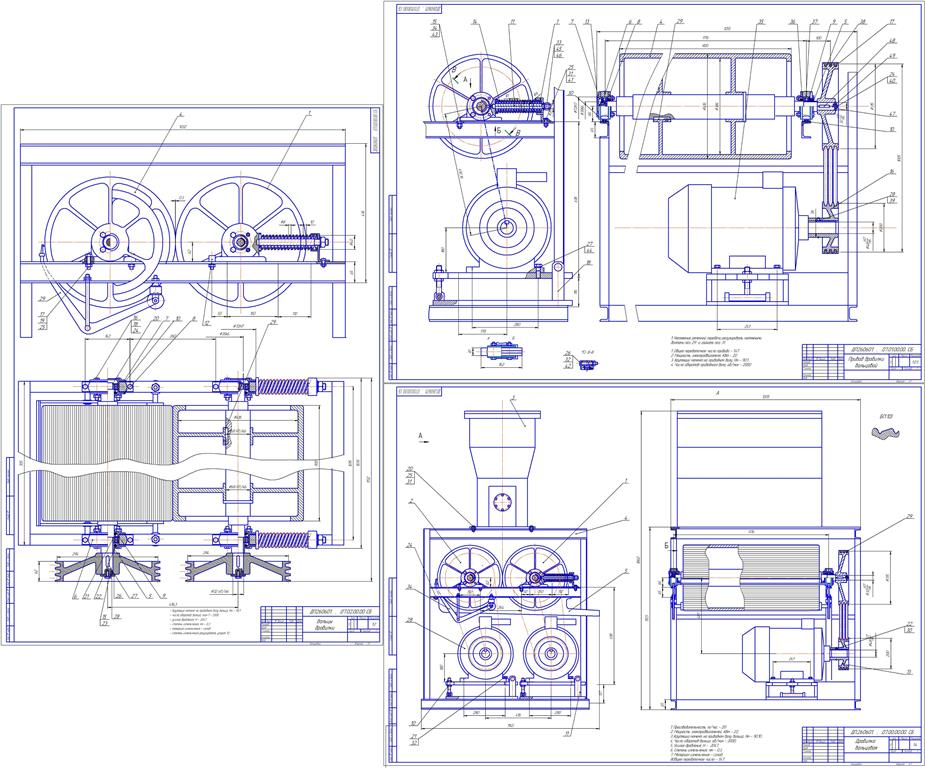

Состав: Дробилка (ОВ), привод (СБ), вальцы (СБ), спецификации на все чертежи, пояснительная записка Язык документа

Софт: КОМПАС-3D 14

Файлы:
Дробилка\Вальцы.cdw
Дробилка\Вальцы.cdw.bak
Дробилка\Дробилка ОВ.cdw
Дробилка\Дробилка ОВ.cdw.bak
Дробилка\Дробилка ОВ.jpg
Дробилка\Записка.docx
Дробилка\Привод дробилки.cdw
Дробилка\Привод дробилки.cdw.bak
Дробилка\Спец
Дробилка\спец
Дробилка\Спецификация на вальцы.doc
Дробилка
