Реконструкция подработочного отделения. Вальцовый измельчитель солода

Южно- Российский Государственный Политехнический Университет (НПИ) им. М.И,Платова
Кафедра машины и аппараты пищевых и химических производств
Дипломный проект на тему "Реконструкция подработочного отделения. Вальцовый измельчитель солода"
2015

В данном дипломном проекте рассматривается реконструкция подработочного участка на предприятии ООО «Пивоварен¬ная компания «Балтика» филиал «Балтика – Ростов».
Целью технического перевооружения является повышение эффективности дробления, путем установки нового оборудования (четырех вальцовой дробилки) в отделение. Что значительно увеличит производительность дробления и увеличит эффективный фонд времени.
В технологической части дано описание и принцип работы линии дробления соложенного и несоложенного материала с представлением устройства и принципа действия четырехвалковой дробилки Unicompact DBZH компании ( Buhler). В специальной части произведен кинематический расчет привода, расчет клиноременной передачи, выполнен подбор подшипников , расчет червячной передачи. В дипломном проекте освещены вопросы технологии изготовления вала редуктора, автоматизации, безопасности жизнедеятельности на производстве и охрана труда. В экономической части дано обоснование целесообразности технического перевооружения подработочного отделения.
Дипломный проект состоит из 8 листов А1, 10 листов спецификации и 125 листов пояснительной записки.

Компактная вальцовая дробилка Uncompact (Buhler) Техническая характеристика
Производительность, Q 5т/ч
Диаметр валков, D 250мм
Длина валков, L 1500мм
Частота вращения валков, n 458об/м
Мощность, N 22кВт
Габаритные размеры,мм:
длина 2770
ширина 1550
высота 1880
Масса

Техническая характеристика червячный редуктор
Подводимая мощность 1,5 кВт
Передаточное число 12
Частота вращения выходного вала 180 об/м
Объем масляной ванны - 1.2 л

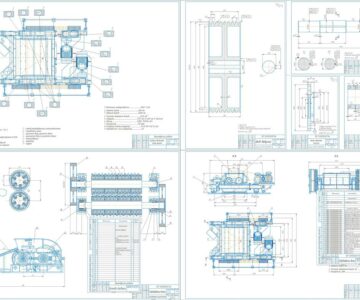

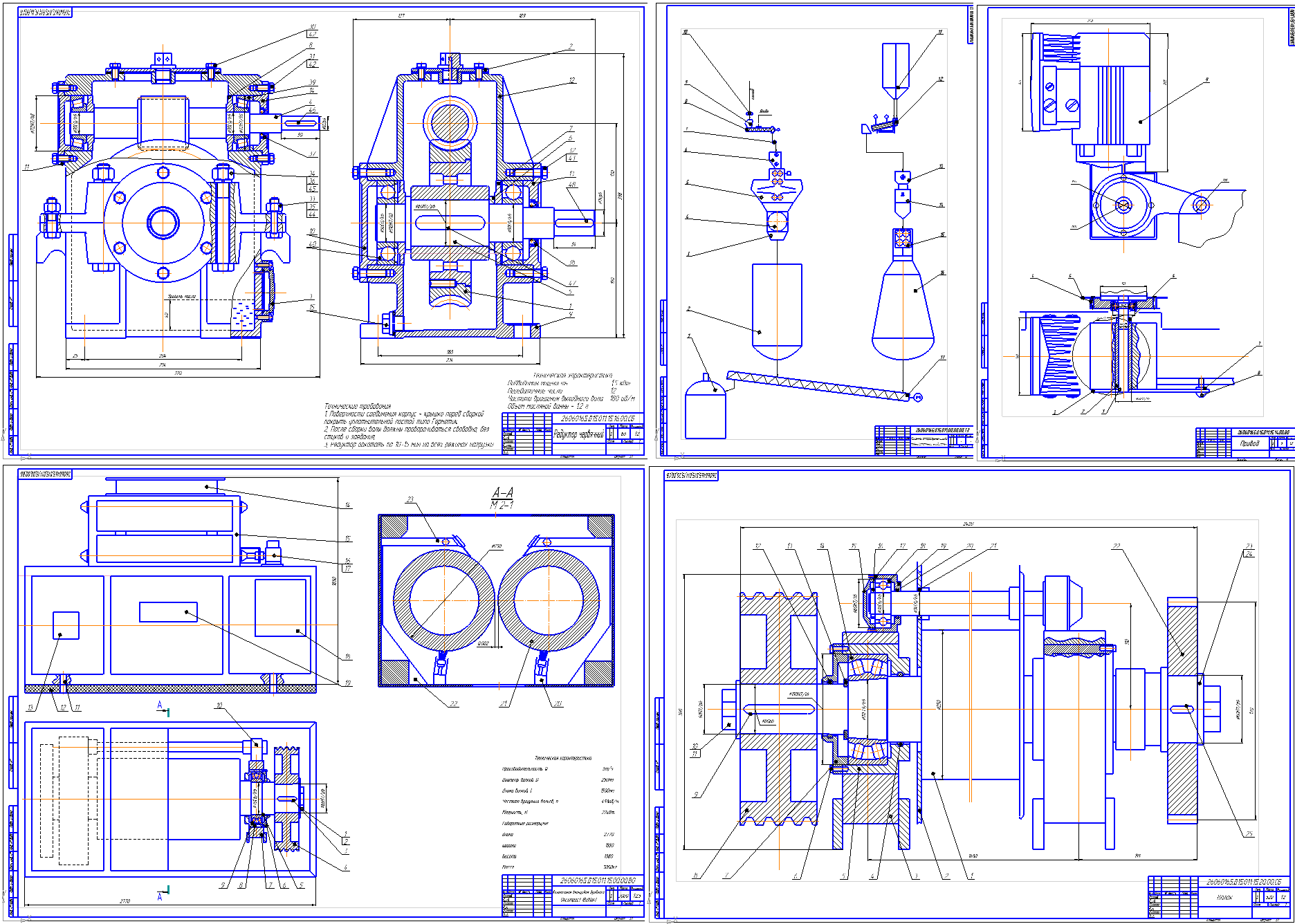

Состав: Машинно аппаратурная схема (ТЗ), Четырех валковая дробилка(ВО), Валок (СБ), Кинематическая схема (КС), Электродвигатель (ВО), Одноступенчатый червячный редуктор(СБ), Технология машиностроения, вал (ТЗ), Автоматика (ТЗ) Язык документа
