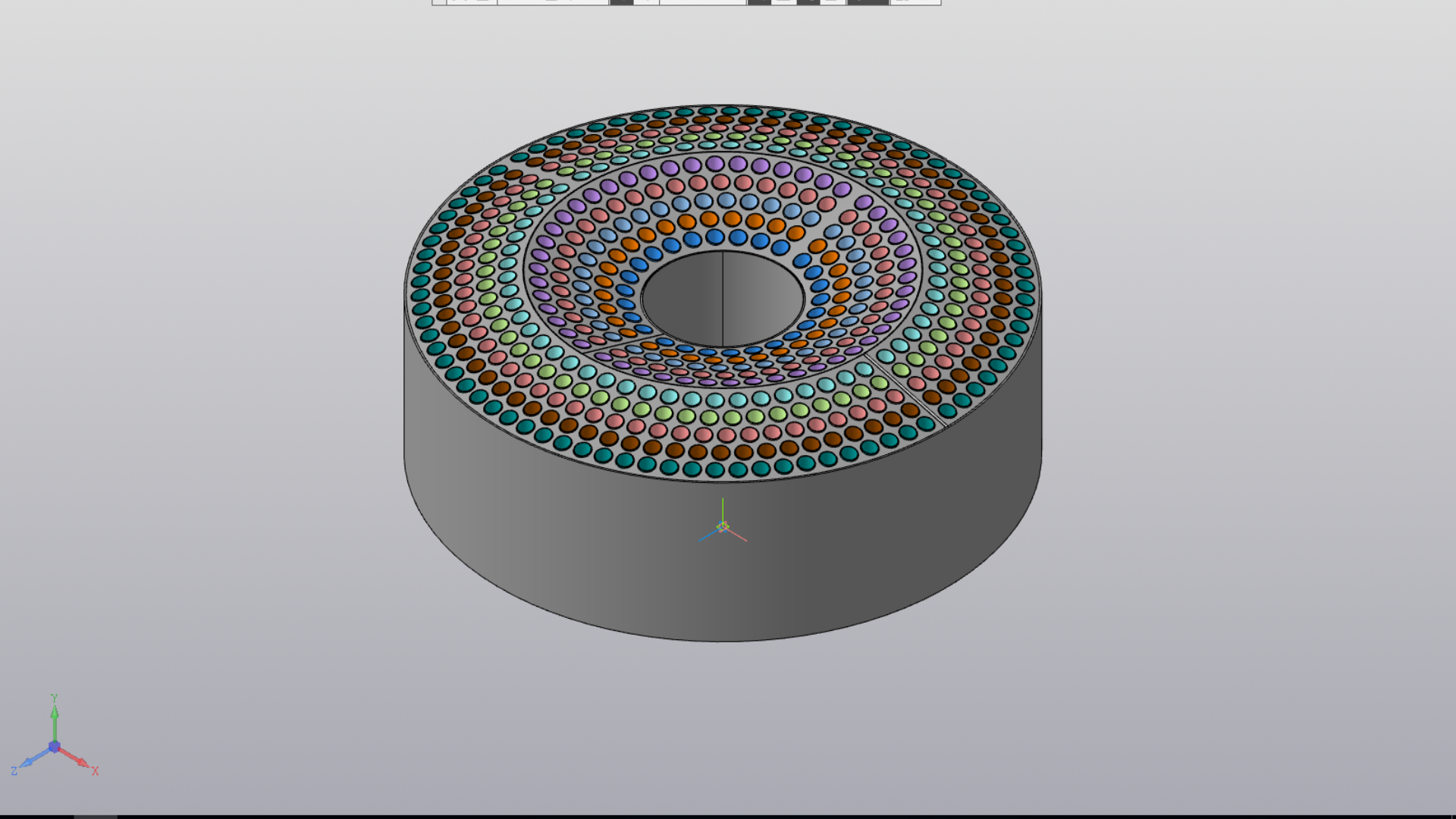

Камера паровая ВАЦ-500 уваривание утфеля

Техническая характеристика:
1. Камера паровая ВАЦ-500.01.000
а) площадь поверхности теплообмена - 253м;
б) удельная нагрузка - 5,2 м/т;
в) коэффициент циркуляции - 2,9;
г) рабочее давление - 0,3 МПа;
д) температура в межтрубном пространстве - 140 С.
2. Производительность камери паровой (по утфелю) - 50 т сутки.
3. Масса камери поровой - 9418 кг.

Состав: 3D Сборка, Модель одной деталью и т.п. Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Каталог / Промышленность / МАПП / Кристаллизация / Камера паровая ВАЦ-500 уваривание утфеля

Просмотр файлов
Решетка трубная_ВАЦ-500.01.002.m3d
Решетка трубная_ВАЦ-500.01.005.m3d
Решетка трубная_ВАЦ-500.01.007.m3d
ТРУБА №1.m3d
Труба №2.m3d
ТРУБА №3.m3d
ТРУБА №4.m3d
ТРУБА №5.m3d
ТРУБА №6.m3d
ТРУБА №7.m3d
ТРУБА №8.m3d
ТРУБА №9.m3d
ТРУБА №10.m3d
ВАЦ-500.a3d
Обечайка_ВАЦ-500.01.003.m3d
Обечайка_ВАЦ-500.01.004.m3d
Обечайка_ВАЦ-500.01.006.m3d
Решетка трубная_ВАЦ-500.01.001.m3d
