Модернизация барабанного водоотделителя с целью улучшения отделения примесей с поверхности корнеплодов

Національний університет харчових технологій
Кафедра ТОКТП
Обладнання харчових та переробних виробництв
Модернізація барабанного водовідділювача з метою покращення відділення домішок з поверхні коренеплодів
Київ 2013

Дипломний проект на тему: "Модернізація барабанного водовідділювача з метою покращення відділення домішок з поверхні коренеплодів."
У дипломному проекті охарактеризовано сучасний стан цукрової галузі, проаналізовані наявні конструкції обладнання. Проектом передбачене встановлення модернізованого водовідділювача, що забезпечує підвищення ефективність очищення коренеплодів від домішок та зменшення ступеня їх травмування. Проведений конструктивний, кінематичний розрахунки та розрахунки приводу.
Викладено основні вимоги до монтажу, експлуатації та ремонту обладнання. З’ясовано питання автоматизації виробницства, охорони праці та охорони навколишнього середовища.

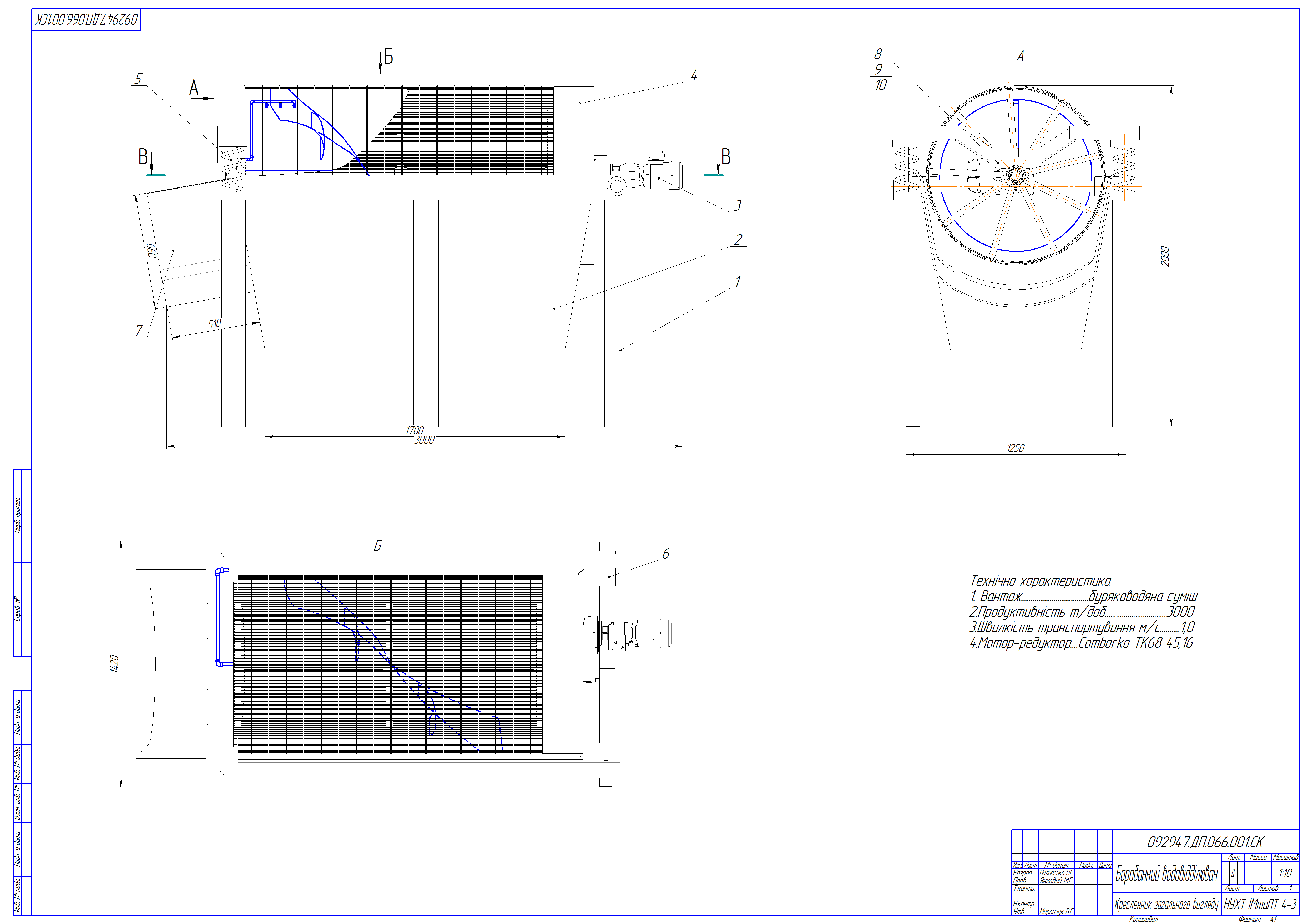

Дипломний проект складається з ___ аркушів, пояснювальної записки, та 5 листів формату А1, де зображено загальний вигляд обладнання, вузли та деталі, технологічний процес виготовлення деталі.
Навантаження, що діють на вал:
крутний момент Тб=955 Нм;
зусилля на барабані F1=F2=F3=3кН.
Геометричні параметри, необхідні для виконання розрахунків визначаємо за такими співвідношеннями:
- відстань між опорами підшипників – 2045мм
-відстань між ступицями барабана - 825мм
- відстань від опори підшипника до ступиці барабана – 455мм
-Довжина барабана - 2000мм.
-Діаметр барабана - 1000мм.

Состав: Барабан(ЗВ), апаратурно-технологічна схема(ТС), технологічний маршрут, деталювання, специфікація, ПЗ Язык документа

Софт: КОМПАС-3D 14
