Чертеж котел-плавитель сыра В2-ОПН

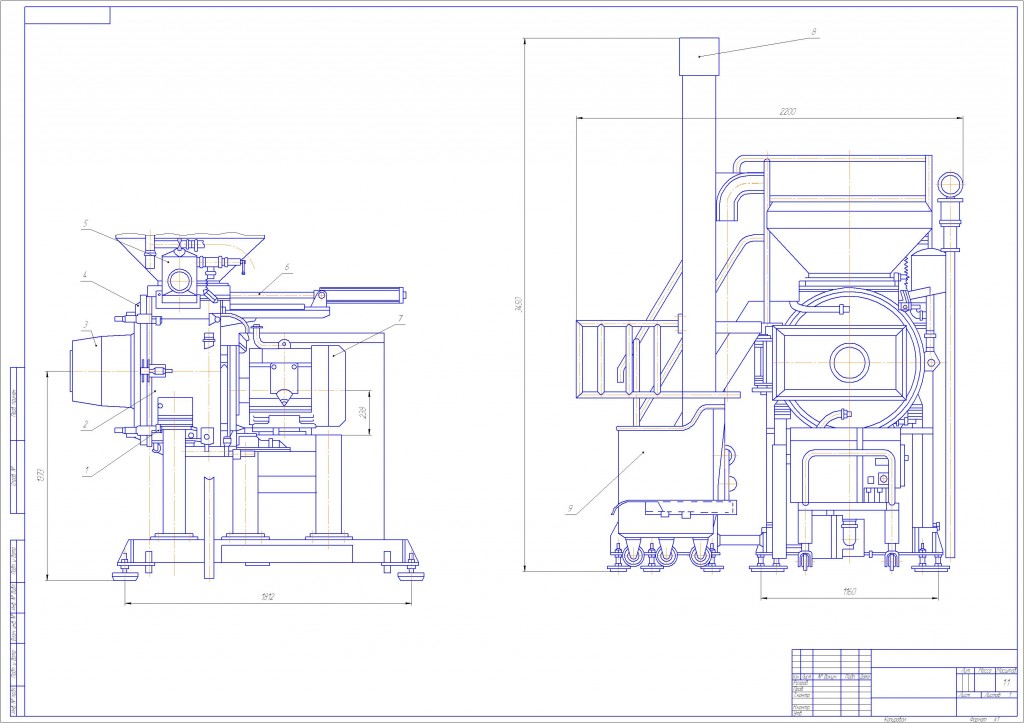

На чертеже изображено два вида на плавитель В2-ОПН. Общий вид и вид сбоку.

Технические характеристики на котел-плавитель В2-ОПН:
Производительность (в зависимости от продукта и технологии) 500-1000 кг/ч
Количество сырной массы, загружаемой в камеру, кг 150
Установленная мощность, кВт 75
Потребление электроэнергии, кВт/ч 60
Расход пара, кг/ч 130
Габаритные размеры, мм 3500х2800х3200
Масса, кг 4400

Состав: Вид общий (ВО), Спецификации нет Язык документа

Софт: КОМПАС-3D 14
