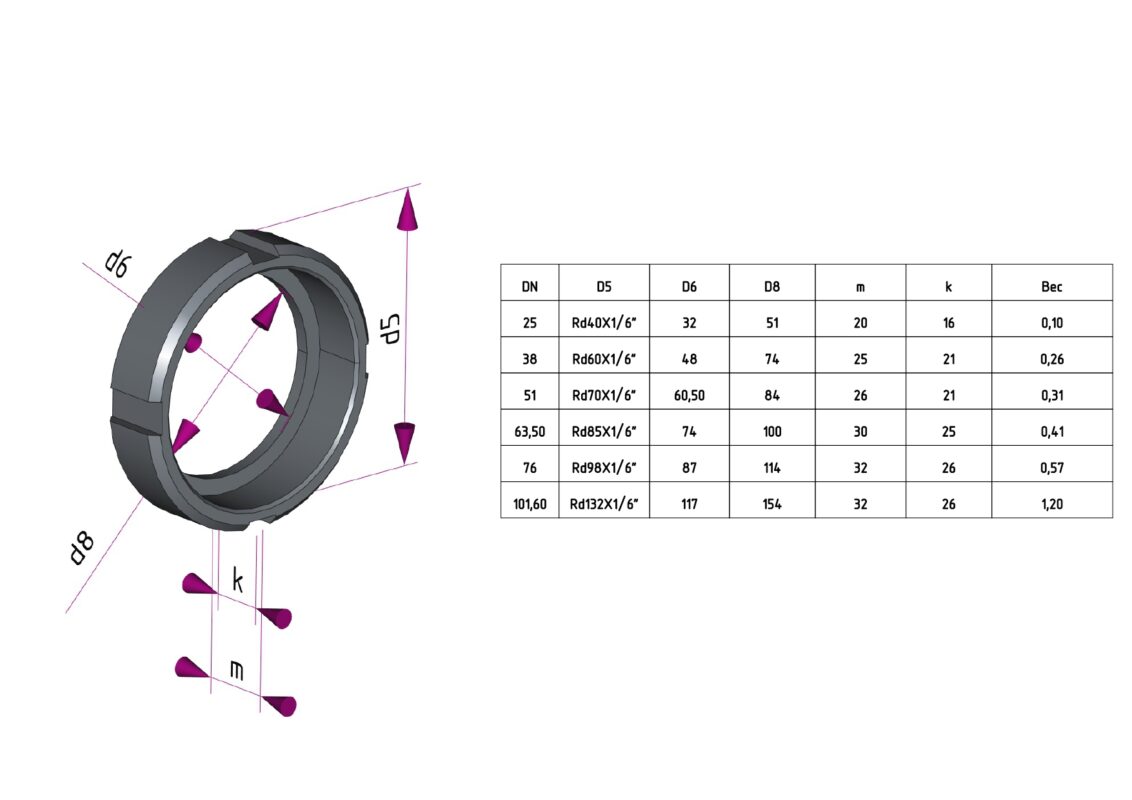

Модели гаек соединения стандарта SMS (молочная резьба). Размеры из каталога поставщика. Можно использовать в сборкам систем и машин пищевой промышленности, имеется параметризованная модель и таблица размеров, по которым модель пристраивается. Можно использовать как библиотеку, можно как пример создания параметризованных моделей FreeCad
- Главная -
- Чертежи -
- Промышленность -
- Пищевая промышленность -
- Молочное -
- Гайка соединения SMS (молочная резьба)
Гайка соединения SMS (молочная резьба)
0
1
26
0
0
20
Сообщить о проблеме
Автор
Игорь
Подройкин
Дата
16.07.2025
Язык
Русский
Состав
STEP файл - Гайка соединения SMS Dn25 (молочная резьба); STEP файл - Гайка соединения SMS Dn38 (молочная резьба); STEP файл - Гайка соединения SMS Dn51 (молочная резьба); STEP файл - Гайка соединения SMS Dn63.5 (молочная резьба); STEP файл - Гайка соединения SMS Dn76 (молочная резьба); STEP файл - Гайка соединения SMS Dn101.6 (молочная резьба); Файл параметризованной модели FreeCad;
Софт
FreeCAD 1.0.1
Отзывов пока нет
Содержимое архива
-
Гайка соединения SMS (молочная резьба).FCStd
-
Гайка соединения SMS Dn25 (молочная резьба).step
-
Гайка соединения SMS Dn38 (молочная резьба).step
-
Гайка соединения SMS Dn51 (молочная резьба).step
-
Гайка соединения SMS Dn63,5 (молочная резьба).step
-
Гайка соединения SMS Dn76 (молочная резьба).step
-
Гайка соединения SMS Dn101,6 (молочная резьба).step
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
