Штуцер соединения резьбовой SMS (молочная резьба)

0
0
11
0
0
30
Штуцер соединения резьбовой SMS DN25 (молочная резьба) (R).step
Штуцер соединения резьбовой SMS DN25 (молочная резьба).step

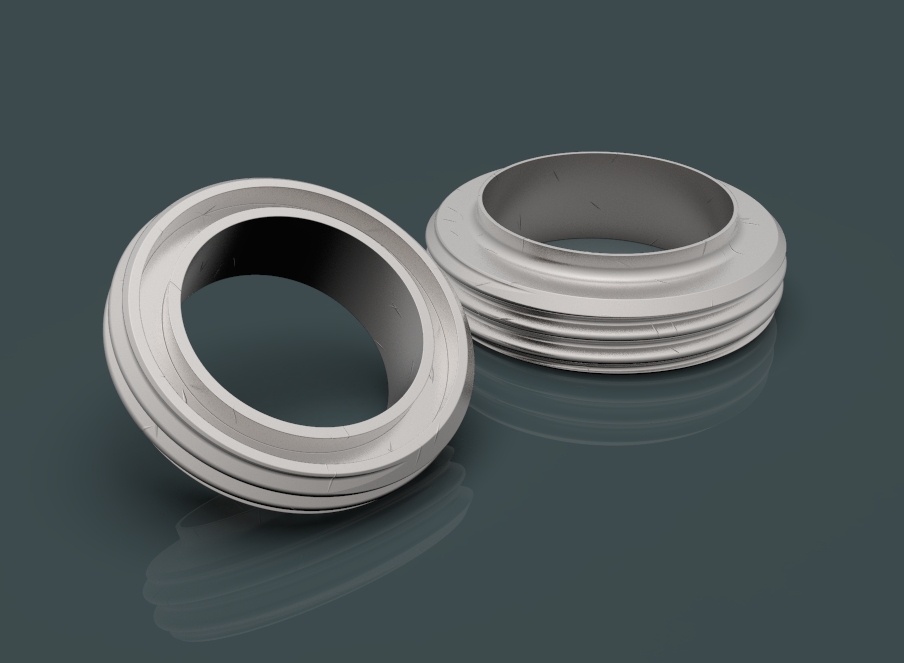

3D модель Штуцер соединения резьбовой SMS (молочная резьба)
3D модель Штуцер соединения резьбовой SMS (молочная резьба)

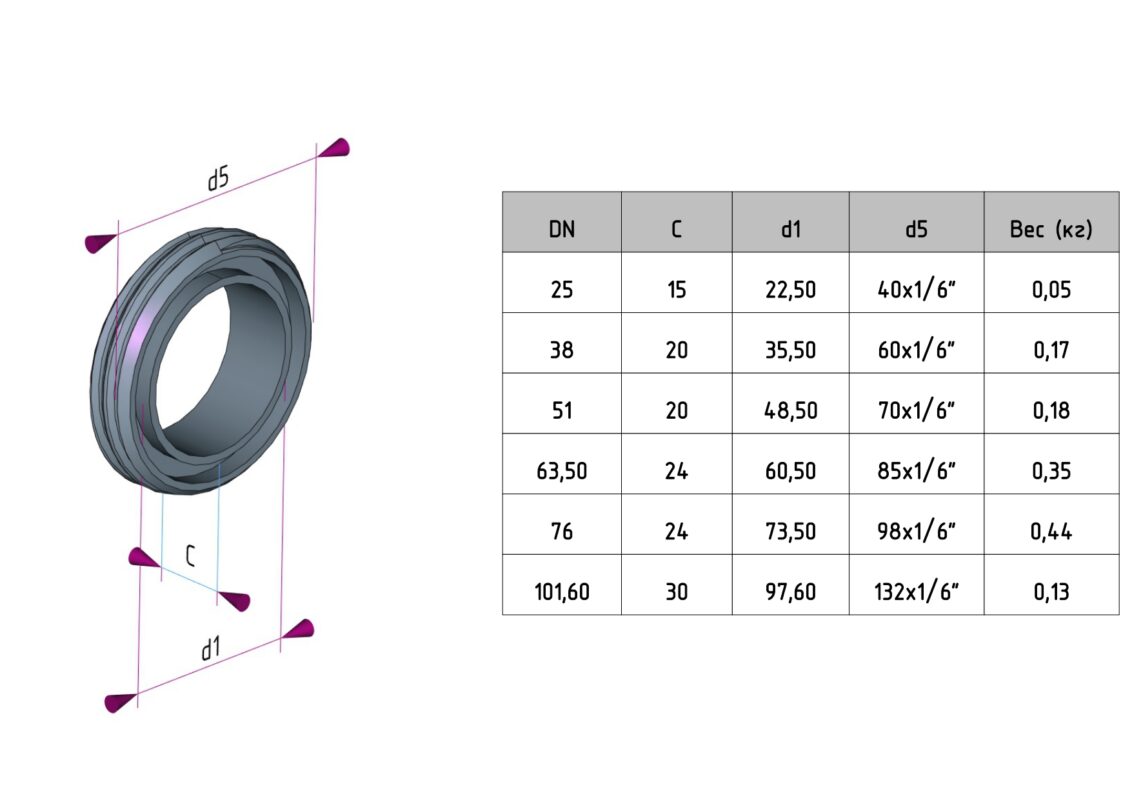

Модели штуцеров соединения резьбового стандарта SMS (молочная резьба). Размеры из каталога поставщика. Можно использовать в сборкам систем и машин пищевой промышленности, имеется параметризованная модель и таблица размеров, по которым модель пристраивается. Можно использовать как библиотеку, можно как пример создания параметризованных моделей FreeCad

3D Модели молочная гайка пищевая промышленность технические трубопроводы трубопроводы
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Игорь Подройкин
Дата
17.07.2025
Язык
Русский
Состав
(R- резьба условно изображена) STEP файл -Штуцер соединения резьбовой SMS DN25 (молочная резьба) (R); STEP файл -Штуцер соединения резьбовой SMS DN38 (молочная резьба) (R); STEP файл -Штуцер соединения резьбовой SMS DN51 (молочная резьба) (R); STEP файл -Штуцер соединения резьбовой SMS DN63,5 (молочная резьба) (R); STEP файл -Штуцер соединения резьбовой SMS DN76 (молочная резьба) (R); STEP файл -Штуцер соединения резьбовой SMS DN101,6 (молочная резьба) (R); STEP файл -Штуцер соединения резьбовой SMS DN25 (молочная резьба); STEP файл -Штуцер соединения резьбовой SMS DN38 (молочная резьба); STEP файл -Штуцер соединения резьбовой SMS DN51 (молочная резьба); STEP файл -Штуцер соединения резьбовой SMS DN63,5 (молочная резьба); STEP файл -Штуцер соединения резьбовой SMS DN76 (молочная резьба); STEP файл -Штуцер соединения резьбовой SMS DN101,6 (молочная резьба); -Файл параметризованной модели FreeCad;
Софт
FreeCAD 1.0.1
Содержимое архива
  • Штуцер соединения резьбовой SMS (молочная резьба).FCStd
  • Штуцер соединения резьбовой SMS DN25 (молочная резьба) (R).step
  • Штуцер соединения резьбовой SMS DN25 (молочная резьба).step
  • Штуцер соединения резьбовой SMS DN38 (молочная резьба) (R).step
  • Штуцер соединения резьбовой SMS DN38 (молочная резьба).step
  • Штуцер соединения резьбовой SMS DN51 (молочная резьба) (R).step
  • Штуцер соединения резьбовой SMS DN51 (молочная резьба).step
  • Штуцер соединения резьбовой SMS DN63.5 (молочная резьба) (R).step
  • Штуцер соединения резьбовой SMS DN63.5 (молочная резьба).step
  • Штуцер соединения резьбовой SMS DN76 (молочная резьба) (R).step
  • Штуцер соединения резьбовой SMS DN76 (молочная резьба).step
  • Штуцер соединения резьбовой SMS DN101.6 (молочная резьба) (R).step
  • Штуцер соединения резьбовой SMS DN101.6 (молочная резьба).step
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
