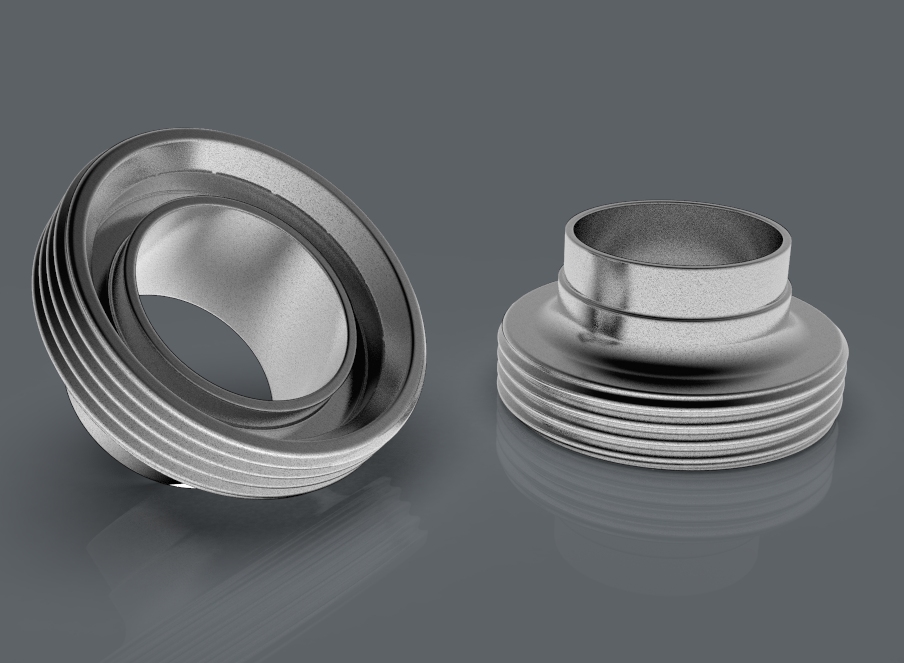

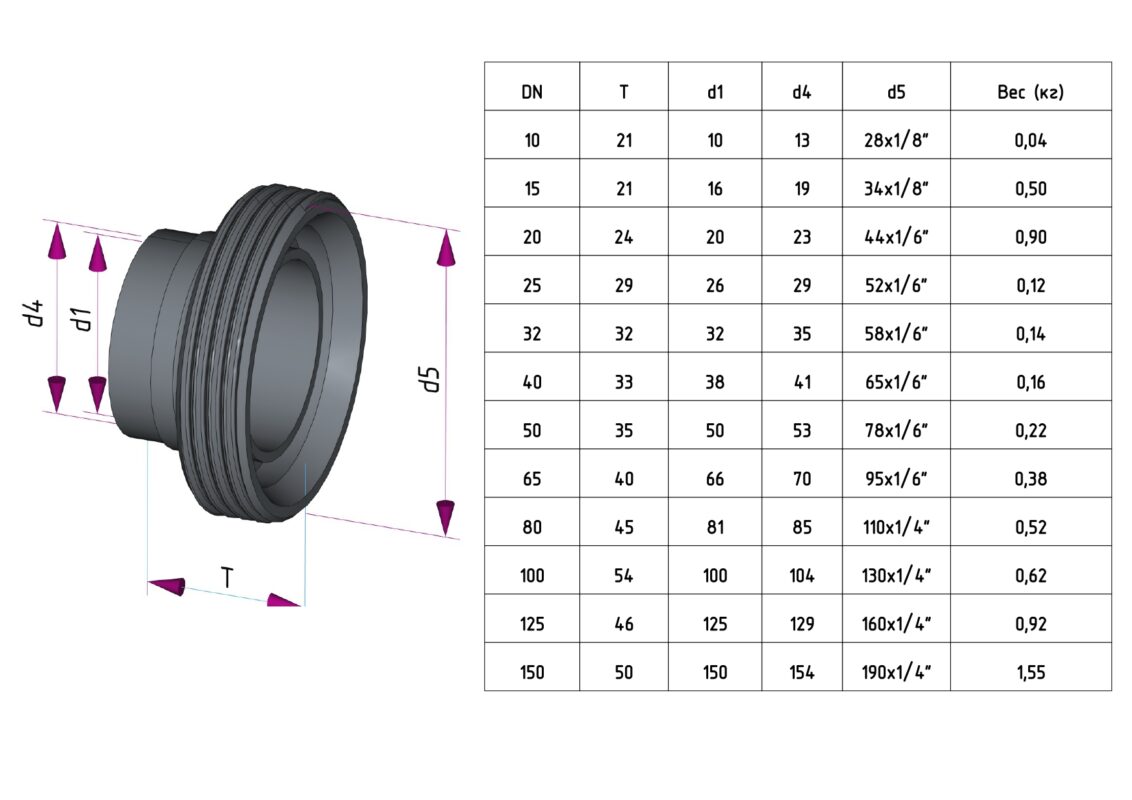

Модели DIN11851 Штуцер соединения резьбовой DIN. Так называемая "молочная резьба". Созданы в рамках расширения личной библиотеки стандартных изделий. Собрал параметрическую модель, и перестраивающуюся по данным таблицы из DIN11851. Сами данные этого стандарта взяты из коммерческого каталога INOXPA. Частично проверены на имеющихся штуцерах китайского производства. ВАЖНО! Резьбы показаны условно! Только для возможности использования моделей для рендеров, для печать готовой делали на 3Д принтере не подходят, если нужна такая деталь пишите в комментариях или в личку. Модели юридически чистые, то есть выполнены в программе FreeCad 1.0R39285(git) возможно коммерческое использование.
- Главная -
- Чертежи -
- Промышленность -
- Пищевая промышленность -
- Молочное -
- Штуцер соединения резьбовой DIN11851 (молочная резьба)
Штуцер соединения резьбовой DIN11851 (молочная резьба)
0
0
11
0
0
30


Сообщить о проблеме
Автор

Дата
11.07.2025
Язык
Русский
Состав
STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN10 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN15 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN20 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN25 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN32 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN40 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN50 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN65 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN80 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN100 (r) STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN125 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN150 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN10 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN15 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN20 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN25 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN32 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN40 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN50 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN65 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN80 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN100 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN125 STEP файл - Штуцер соединения резьбовой DIN (молочная резьба) DN150 -Файл параметризованной модели FreeCad
Софт
FreeCAD 1.0.1
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
