Уплотнение соединения DIN11851 (молочная резьба)

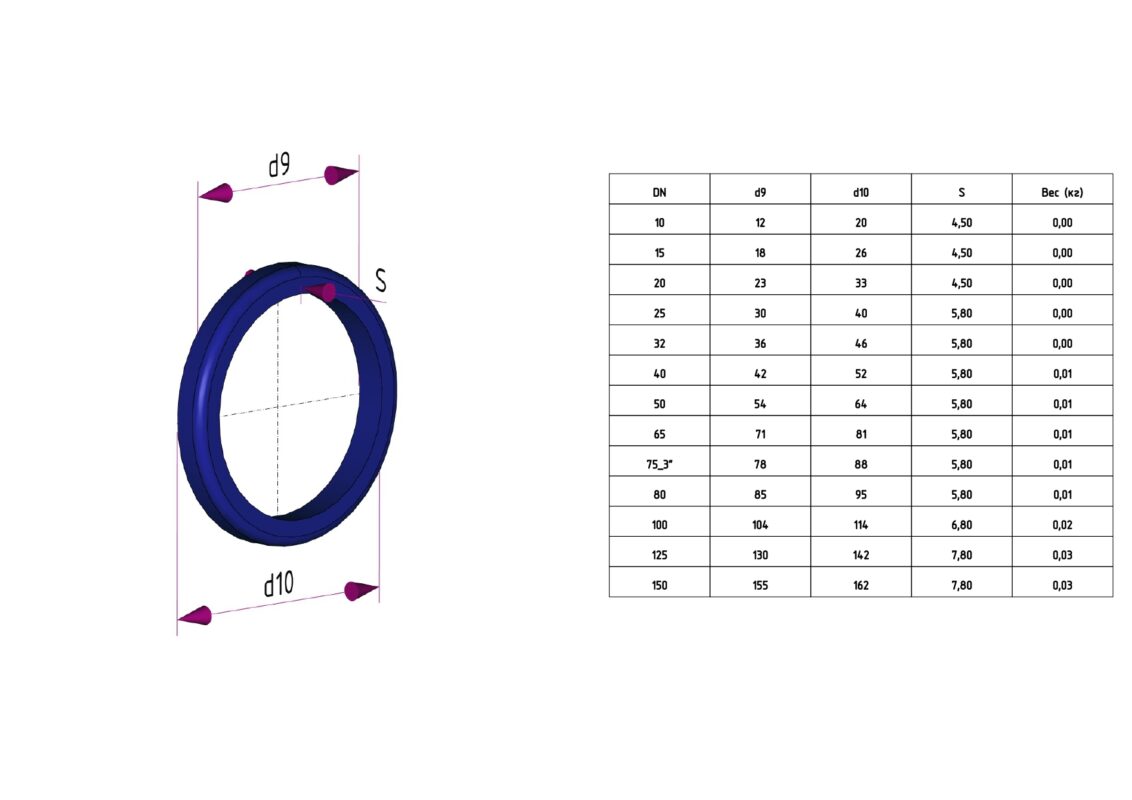

Модели DIN11851 Уплотнение соединения DIN. Так называемая "молочная резьба". Созданы в рамках расширения личной библиотеки стандартных изделий. Собрал параметрическую модель, и перестраивающуюся по данным таблицы из DIN11851. Сами данные этого стандарта взяты из коммерческого каталога INOXPA. Частично проверены на имеющихся штуцерах китайского производства. ВАЖНО! Резьбы показаны условно! Только для возможности использования моделей для рендеров, для печать готовой делали на 3Д принтере не подходят, если нужна такая деталь пишите в комментариях или в личку. Модели юридически чистые, то есть выполнены в программе FreeCad 1.0R39285(git) возможно коммерческое использование.

3D Модели пищевая промышленность технические трубопроводы трубопроводы

Автор

Игорь Подройкин

Дата

14.07.2025

Язык

Русский

Состав

STEP файл - Штуцер соединения конический DIN (молочная резьба) DN10; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN15; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN20; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN25; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN32; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN40; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN50; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN65; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN75/3; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN80; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN100; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN125; STEP файл - Штуцер соединения конический DIN (молочная резьба) DN150; Файл параметризованной модели FreeCad

Софт

FreeCAD 1.0.1
