Установка восстановления сухого молока

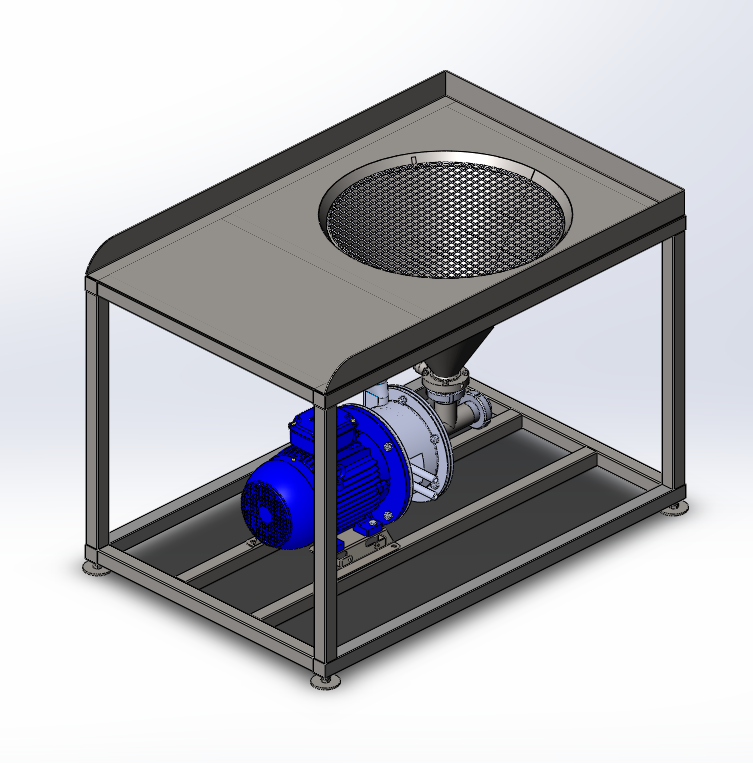

Установка состоит из рамы, на которой размещается насос-диспергатор, производящий процесс перемешивания, сверху устанавливается загрузочная воронка, в которую непосредственно засыпается сухое молоко. Подача воды осуществляется в подводной патрубок, выгрузка восстановленного молока через нагнетательный патрубок.

Состав: 3D Сборка

Софт: SolidWorks 2019

Файлы:

Каталог
Промышленность
МАПП
Молочное
Установка восстановления сухого молока

Установка восстановления сухого молока/

Установка восстановления сухого молока/○НО-45.01.005 - Труба 40х40х2.SLDPRT

Установка восстановления сухого молока/○НО-45.02.102 - Кольцо.SLDPRT

Установка восстановления сухого молока/○Болт М10 (дл)_1.sldprt

Установка восстановления сухого молока/○Шайба 10 А2 DIN 125.SLDPRT

Установка восстановления сухого молока/○Патрубок напорный РПА 15-5-7,5.sldprt

Установка восстановления сухого молока/○Отвод Ду 50 (15-5-7,5).sldprt

Установка восстановления сухого молока/○НО-052.02.000 СБ - Стол.SLDASM

Установка восстановления сухого молока/○Гайка накидная DN50 DIN11851.SLDPRT

Установка восстановления сухого молока/○НО-45.01.001 - Труба 40х40х2 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○НО-052.02.102 - Кольцо.SLDPRT

Установка восстановления сухого молока/○НО-052.02.100 СБ - Решетка.SLDASM

Установка восстановления сухого молока/○НО-45.02.003 - Крючок.SLDPRT

Установка восстановления сухого молока/○НО-45.01.007 - Пятка Лист 5 AISI 304 Ф70мм.SLDPRT

Установка восстановления сухого молока/○Корпус насоса РПА 15-5-7,5.sldprt

Установка восстановления сухого молока/○Шайба_1.sldprt

Установка восстановления сухого молока/○НО-052.02.101 - Решетка.SLDPRT

Установка восстановления сухого молока/○Муфта соединительная DN50 DIN11851 в сборе.SLDPRT

Установка восстановления сухого молока/○Болт M10x60 А2 DIN933.SLDPRT

Установка восстановления сухого молока/○Болт M14x50 А2 DIN933.SLDPRT

Установка восстановления сухого молока/○Штуцер сливной РПА 15-5-7,5_1.sldprt

Установка восстановления сухого молока/○НО-45.01.000 СБ - Каркас.SLDASM

Установка восстановления сухого молока/○Штуцер конический DN50 DIN11851.SLDPRT

Установка восстановления сухого молока/○Гайка_1.sldprt

Установка восстановления сухого молока/○РПА 1,5-5-5,5.SLDASM

Установка восстановления сухого молока/○НО-45.02.101 - Решетка.SLDPRT

Установка восстановления сухого молока/○НО-052.02.003 - Крючок.SLDPRT

Установка восстановления сухого молока/○НО-052.01.003 - Труба 40х40х2 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○НО-052.01.006 - Заглушка.SLDPRT

Установка восстановления сухого молока/○НО-052.01.001 - Труба 40х40х2 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○Гайка M14 A2 DIN934.SLDPRT

Установка восстановления сухого молока/○НО-052.02.002 - Воронка.SLDPRT

Установка восстановления сухого молока/○НО-052.01.002 - Труба 40х40х2 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○НО-45.01.002 - Труба 40х40х2 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○НО-45.02.002 - Воронка.SLDPRT

Установка восстановления сухого молока/○Подвод Ду 50 (15-5-7,5).sldprt

Установка восстановления сухого молока/○НО-45.01.006 - Заглушка.SLDPRT

Установка восстановления сухого молока/○НО-052.01.000 СБ - Каркас.SLDASM

Установка восстановления сухого молока/○Гайка M10 А2 DIN 985.SLDPRT

Установка восстановления сухого молока/○Тройник (длинный) DIN11852.SLDPRT

Установка восстановления сухого молока/○НО-052.01.005 - Труба 40х40х2.SLDPRT

Установка восстановления сухого молока/○НО-052.01.007 - Пятка Лист 5 AISI 304 Ф70мм.SLDPRT

Установка восстановления сухого молока/○Стенка.SLDPRT

Установка восстановления сухого молока/○НО-45.02.001 - Основание.SLDPRT

Установка восстановления сухого молока/○кожух.SLDPRT

Установка восстановления сухого молока/○НО-052.02.001 - Основание.SLDPRT

Установка восстановления сухого молока/○УС-22.02.002 - Воронка.SLDPRT

Установка восстановления сухого молока/○НО-45.02.000 СБ - Стол.SLDASM

Установка восстановления сухого молока/○НО-052.01.004 - Труба 40х40х3 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○Болт М10 (мал)_1.sldprt

Установка восстановления сухого молока/○Крышка РПА 15-5-7,5.sldprt

Установка восстановления сухого молока/○НО-052.00.000 СБ - Установка смешивающая.SLDASM

Установка восстановления сухого молока/○НО-45.01.004 - Труба 40х40х3 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○112M (7,5кВт).sldprt

Установка восстановления сухого молока/○Затвор дисковый DN50 Inoxpa ручка.SLDPRT

Установка восстановления сухого молока/○НО-45.00.000 СБ - Установка смешивающая.SLDASM

Установка восстановления сухого молока/○Рама 112М (7,5кВт).sldprt

Установка восстановления сухого молока/○стенка2.SLDPRT

Установка восстановления сухого молока/○НО-45.01.003 - Труба 40х40х2 AISI 304 ГОСТ 8639-82.SLDPRT

Установка восстановления сухого молока/○Штуцер резьбовой DN50 DIN11851.SLDPRT

Установка восстановления сухого молока/○НО-45.02.100 СБ - Решетка.SLDASM

Установка восстановления сухого молока/○Отвод 90° 53х1.5 AISI304.SLDPRT
