Ванна длительной пастеризации на 100л

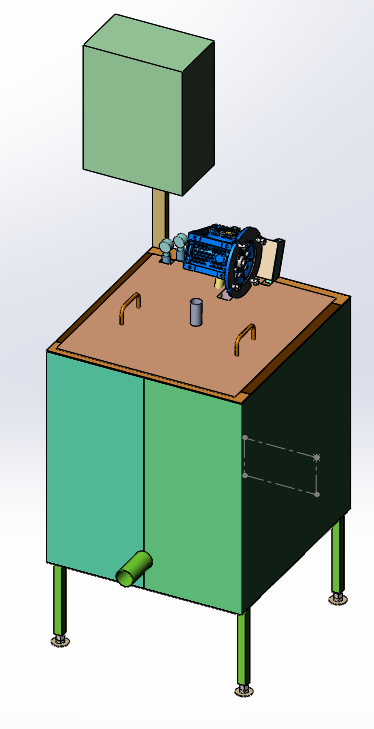

Ванна длительной пастеризации на 100л., квадратная,с рубашкой водяного нагрева, с возможностью подключения к СИП-мойке.

Состав: 3D Сборка

Софт: SolidWorks 2016

Файлы:

Каталог
Промышленность
МАПП
Молочное
Ванна длительной пастеризации на 100л

Угол 25х25х500 1616.01.03.SLDPRT

Стенка обшивки гнутая.SLDPRT

Дно рубашки 550х590 11616.02.03.SLDPRT

Бортик 555х50.SLDPRT

Пластина опоры курглая.SLDPRT

Пластина под мотор-редуктор.SLDPRT

Рубашка.SLDASM

Бортик 495х50.SLDPRT

Электронагреватель трубчатый.sldprt

NMRV 50/

NMRV 50/Вал редуктора.SLDPRT

NMRV 50/_063-25 (112).sldprt

NMRV 50/NMRV0637_5142511100300NO--(-----).sldasm

NMRV 50/_VB 063-19 (19).sldprt

NMRV 50/_Gear unit 63.sldprt

NMRV 50/_63-80 B5.sldprt

Стенка рубашки1616.02.01.SLDPRT

Лист приварной 550х240.SLDPRT

Патрубок выхода продукта Ду50.SLDPRT

Шпилька М8х25.SLDPRT

Мешалка/

Мешалка/Мешалка.SLDASM

Мешалка/Вал мешалки.SLDPRT

Мешалка/Лопасть.SLDPRT

Мешалка/Лопасть.SLDDRW

Мешалка/Мешалка.SLDDRW

Крышка передняя тэнов.SLDPRT

Дно внутр. 550х550 1616.01.01.SLDPRT

Лист с тэнами.SLDASM

Патрубок налива воды 0,5.SLDPRT

Болт М16х50.SLDPRT

Вварыш под датчик Ф12.SLDPRT

Штуцер резьбовой под датчик Ду18.SLDPRT

Стойка Шкафа управления.SLDPRT

Бортик в сборе.SLDASM

Дно обшивки 610х650.SLDPRT

Профиль 20х20х550.SLDPRT

Профиль - бортик 40х40х550.SLDPRT

Стенка рубашки передняя 1616.02.02.SLDPRT

Стенка задняя 530х450.SLDPRT

Профиль бортик 20х20х500.SLDPRT

Пластина Шкафа управления.SLDPRT

Эскиз мотор-редуктора.SLDPRT

Чаша внутр. 1616.01.00.SLDASM

Стенка обшивки гнутая правая.SLDPRT

Профиль - бортик 40х40х630.SLDPRT

Крышка.SLDPRT

Профиль бортик 20х20х586.SLDPRT

штуцер для щупа уровня.SLDPRT

Стойка под мотор-редуктор.SLDPRT

Отвод Ду50.SLDPRT

Лист тэнов 1616.02.03.SLDPRT

Бортик 1616.01.04.SLDPRT

Гайка М16.SLDPRT

ВДП 100 1616.00.00.SLDASM

Пластина опоры регулируемой.SLDPRT

Ручка крышки.SLDPRT

Эскиз моющей головки.SLDPRT

Бортик 50х494.SLDPRT

Эскиз датчика.SLDPRT

Крышка в сборе.SLDASM

Эскиз шкафа управления.SLDPRT

ВДП 100 квадратная.SLDASM

Стенка передняя со шпильками в сборе.SLDASM

Стенка внтур. 500х500 1616.01.02.SLDPRT

Патрубок перелива Ду0.5.SLDPRT

Опора профиль 30х30х430.SLDPRT

Профиль рамы 20х20х550.SLDPRT

Ванна с рубашкой 1616.02.00.SLDASM
