Организация и ремонт волчка К6-ФП-120

Торбеевский колледж мясной и молочной промышленности, Специальность"Монтаж и техническая эксплуатация промышленного оборудования", Курсовой проект"Монтаж и техническая эксплуатация промышленного оборудования", Торбеево 2014год

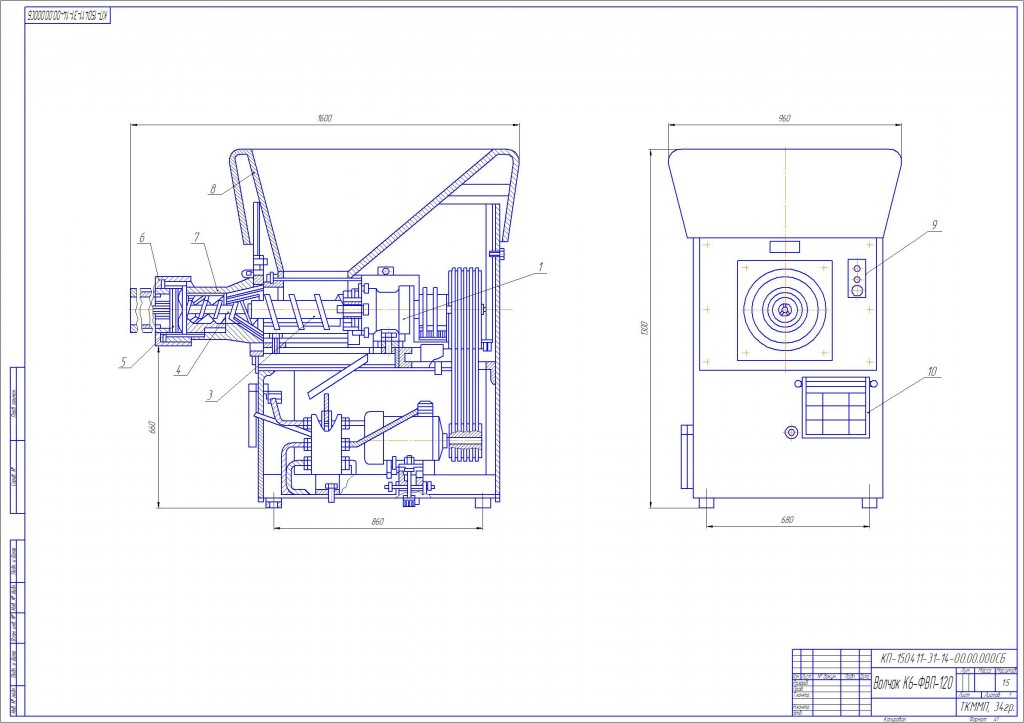

В данном проекте рассматривается устройство и ремонт Волчка К6-ФВП-120. Волчок К6-ФВП-120 предназначен для непрерывного измельчения сырья. Температура загружаемого сырья должна быть не ниже 40С от общей массы загружаемого сырья. Волчок К6-ФВП-120 состоит из следующих основных частей:

- станины сварной конструкции, на которой размещены все механизмы и привод;
- загрузочной чаши сварной конструкции для приѐма измельчаемого сырья;
- механизма подачи измельчаемого сырья к режущему механизму, куда входят рабочий шнек, вспомогательный шнек, подачи измельчаемого сырья к рабочему шнеку и рабочий цилиндр с внутренними рѐбрами;
- привода рабочего шнека, состоящего из электродвигателя, клиноремѐнной передачи, привода вспомогательного шнека состоящего из мотор-редуктора и цепной передачи;
- механизма режущего, состоящего из ножей, установленных на хвостовике рабочего шнека, ножевых решѐток и прижимного устройства;
- стола откидного для санитарной обработки режущего механизма; - откидной площадки (подножки) для удобства обслуживания;
- защитно-пусковой аппарат, расположенной в ящике электроуправления, который должен устанавливаться в удобном для обслуживания месте (рекомендуется на стене).
Габаритные размеры
длина - 1600; ширина - 1680; высота - 3000
