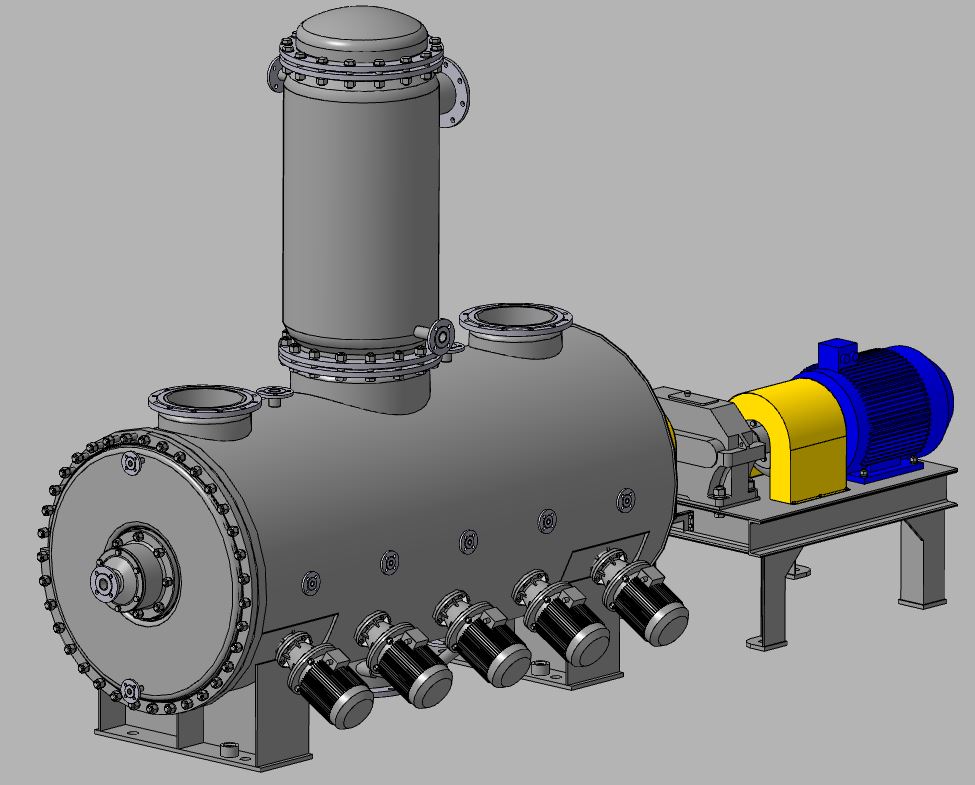

Реактор-смеситель

1895

600

Техническая характеристика:
Полезный объем, не менее 0,4 м3;
Установленная мощность, не более 23 кВт;
Частота вращения мешалки, не менее 95 об/мин;
Теплоноситель - пар;
Габаритные размеры, не более ДхШхВ 3690х1200х2350 мм;
Масса, не более 2700 кг.

3D Модели выгрузной элемент измельчитель коллектор крышка задняя Мешалка

Автор

__Serg__

Дата

12.06.2017

Язык

Русский

Состав

3D Сборка, Модель одной деталью

Софт

КОМПАС-3D 16 SP1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ЗD Реактор
- Коллектор
  - Рубашка.m3d
  - Коллектор.a3d
  - Оболочка к колпаку.m3d
- Прокладка.m3d
- Механизм выгрузки
  - Кольцо.m3d
  - Гидроцилиндр.m3d
  - Крышка в сборе.a3d
  - Втулка бронзовая.m3d
  - Вал.m3d
  - Рычаг.m3d
  - Крышка.m3d
  - Уплотнение.m3d
- Привод
  - Кожух1.m3d
  - Кожух2.m3d
  - Привод реактора-смесителя.a3d
  - Лист1.m3d
  - Уголок.m3d
  - Лист2.m3d
  - Редуктор Ц2У-160-16-12-1-У3.m3d
  - Электродвигатель 4А180М4У3 30кВт 1500.m3d
  - Рама привода.m3d
- Корпус.m3d
- Реактор-смеситель.a3d
- Шнек
  - Цапфа ведомая.m3d
  - Форсунка.m3d
  - Ступица.m3d
  - Плужок.m3d
  - Шнек.a3d
  - Труба.m3d
  - Цапфа ведущая.m3d
- Корпус подшипниковый
  - Кольцо распорное малое.m3d
  - Сальникодержатель.m3d
  - Крышка для фланца.m3d
  - Кольцо подшипниковое внутренее.m3d
  - Кольцо распорное большое.m3d
  - Корпус подшипниковый.m3d
  - Крышка.m3d
  - Кольцо подшипниковое наружное.m3d
- Измельчитель
  - Фланец к ЭД.m3d
  - Форсунка.m3d
  - Нож 9,10.m3d
  - Измельчитель в сборе.a3d
  - Нож 1, 2.m3d
  - Нож 5,6.m3d
  - Кольцо распорное.m3d
  - ЭД 4А71А2 0,75 3000(2840).m3d
  - Нож 7,8.m3d
  - Форсунка в сборе.a3d
  - Вал.m3d
  - Нож 3,4.m3d
  - Носадка к форсунке.m3d
- Крышка задняя
  - Фланец.m3d
  - Крышка задняя.a3d
  - Рубашка.m3d
  - Оболочка.m3d
