Схема пластинчатого маслообразователя Я5-ОУБ-2

БГАУ,ФПТ, Тепломассобменное оборудование, Тепломассообменное оборудование,Схема пластинчатого маслообразователя Я5-ОУБ-2,2016

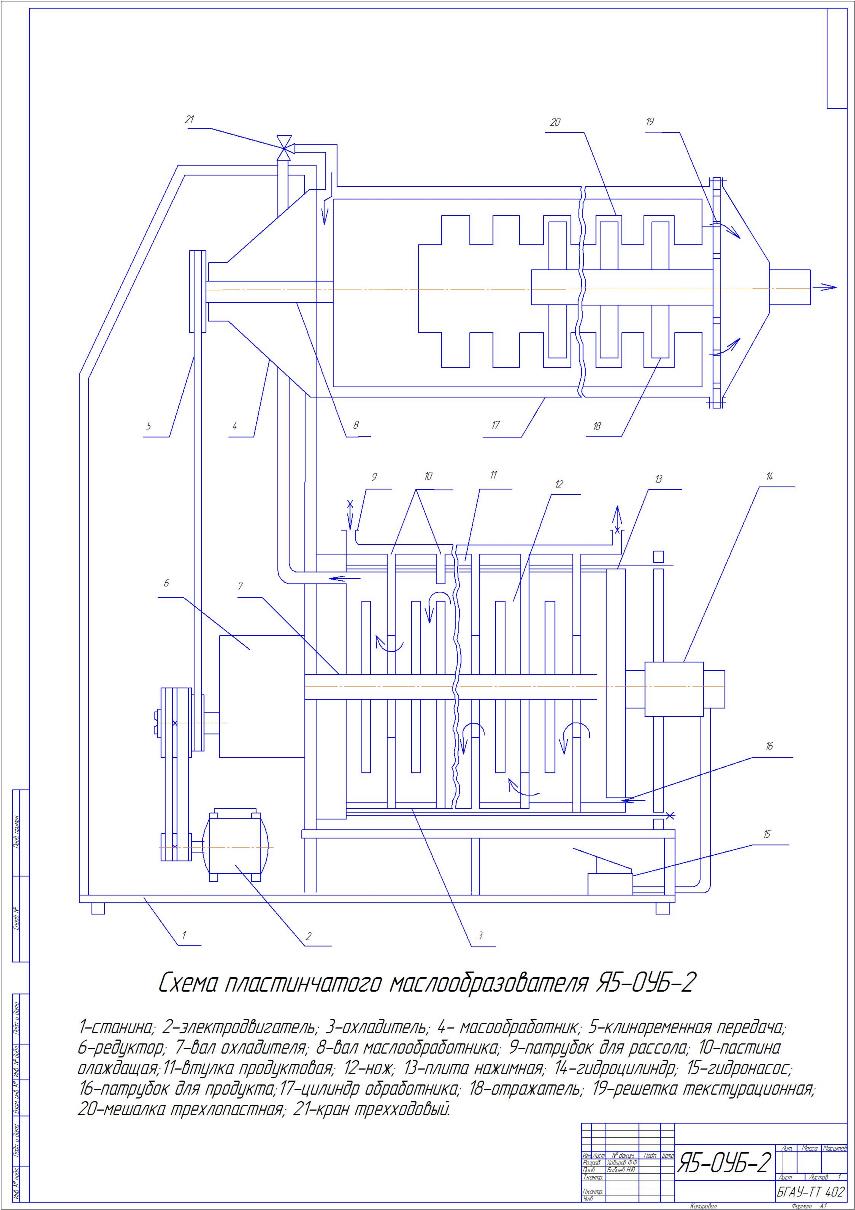

-станина; 2-электродвигатель; 3-охладитель; 4- масообработник; 5-клиноременная передача;
6-редуктор; 7-вал охладителя; 8-вал маслообработника; 9-патрубок для рассола; 10-пастина
олаждащая;11-втулка продуктовая; 12-нож; 13-плита нажимная; 14-гидроцилиндр; 15-гидронасос;
16-патрубок для продукта;17-цилиндр обработника; 18-отражатель; 19-решетка текстурационная;
20-мешалка трехлопастная; 21-кран трехходовый.

Состав: Схема пластинчатого маслообразователя Я5-ОУБ-2 Язык документа
