Сушилка барабанная технологическая схема для сушки песка

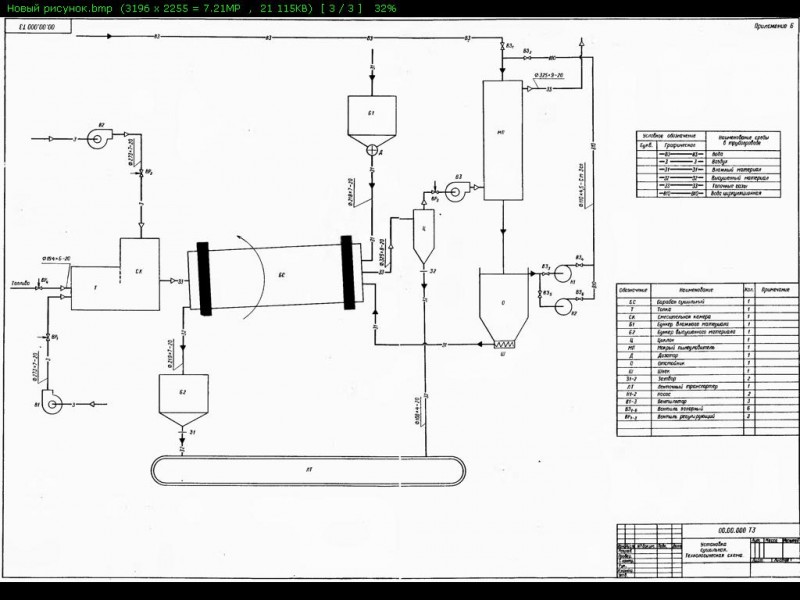

Сушилка барабанная предназначена для сушки сыпучих материалов.На чертеже показано схематически показано:барабан сушильный,топка,смесительная камера,бункер влажного материала,бункер высушенного материала,циклон,мокрый пылеуловитель,дозатор,отстойник,шнек,затвор ленточный транспортер,насос,вентилятор,вентиль запорный,вентиль регулирующий.

Состав: Технологическая схема

Софт: Компас v10 ,CDW

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Сушилка барабанная технологическая схема для сушки песка

Чертеж с рамкой1.cdw
