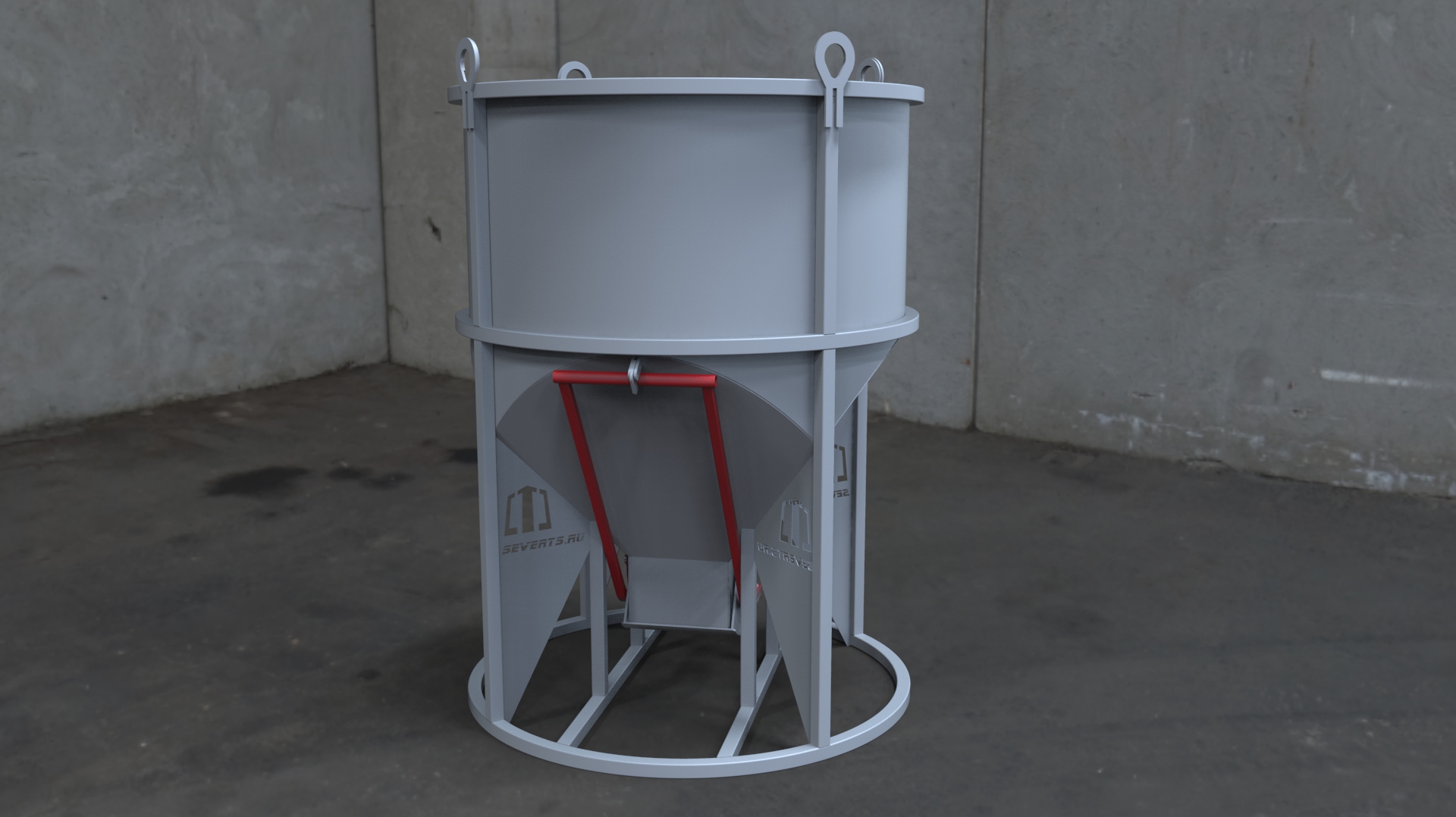

Бункер (бадья) для подачи бетона краном. Листовые элементы выполнены таким образом, что стыковка не создаёт особых проблем. Привод шестерёнчатый. Шестерни режутся плазмой без проблем. Сварка полуавтоматическая. У нас на сборку одного бункера уходит 1 день с покраской для 2-х рабочих
- Главная -
- Чертежи -
- Промышленность -
- Промышленность строительных материалов -
- Бункер "Рюмка" 0.5 кубических метра
Бункер "Рюмка" 0.5 кубических метра
1
114
2244
14
2
150
